Сверла HSS-Co5 с конусом Морзе Ø10–50 мм
Сверла HSS-Co5 с конусом Морзе Ø10–50 мм
Если не нашли нужный размер, напишите нам или позвоните по телефону. Контакты
Не удалось загрузить сведения о доступности самовывоза
О серии

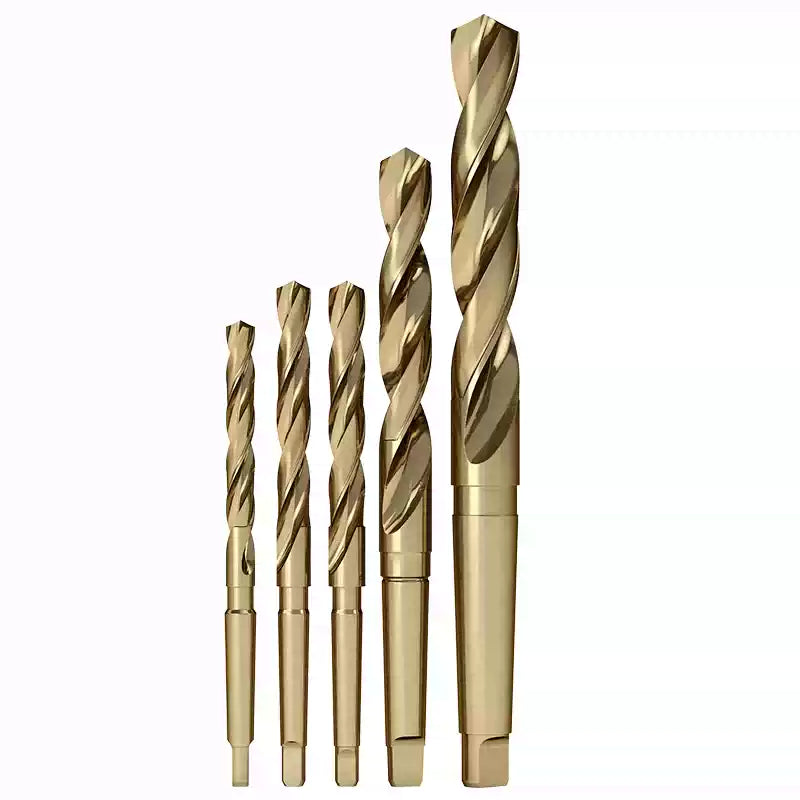

Спиральные свёрла HSS-Co5 (M35, 5% кобальта) с хвостовиком конус Морзе для сверления металла, в том числе нержавеющей стали. Серия охватывает диаметры от 10 до 50 мм; доступные исполнения приведены в таблице.
Выбор и совместимость
Выберите диаметр сверла под нужное отверстие. Для этого диаметра сверьте номер конуса Морзе с посадкой станка или переходной втулки. Отдельно проверьте рабочую длину для глубины сверления и общую длину для доступного пространства: эти размеры не взаимозаменяемы.
Варианты и характеристики
Размеры приведены в миллиметрах. Номер конуса Морзе указан для каждого диаметра отдельно.
| Диаметр D, мм | Общая длина L, мм | Рабочая длина, мм | Конус Морзе, № | Количество, шт. |
|---|---|---|---|---|

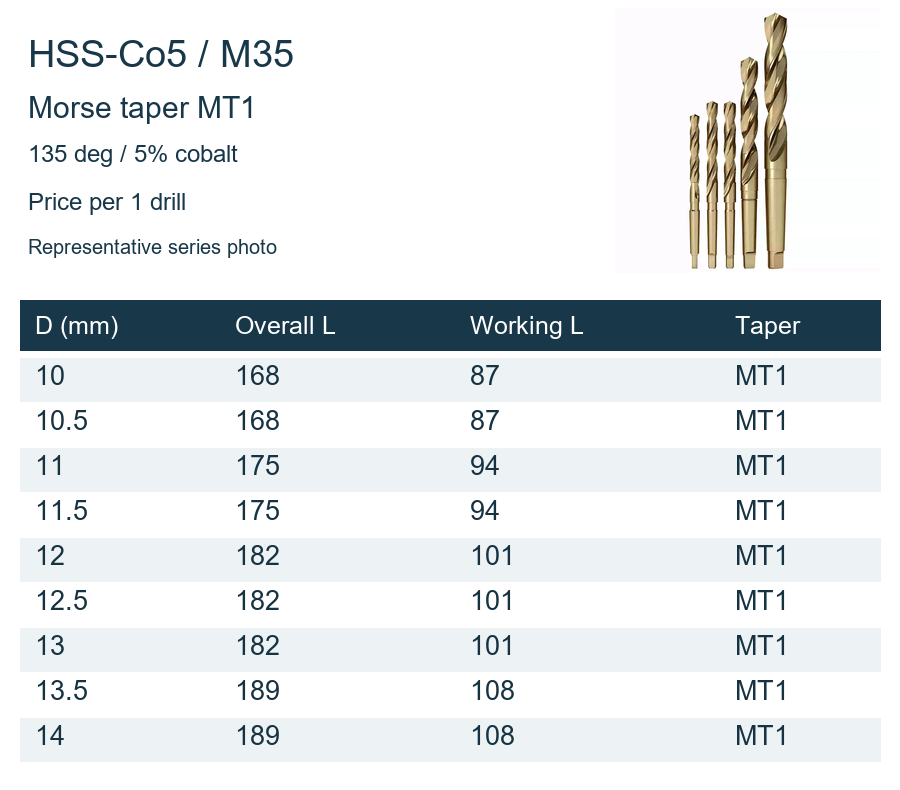

| 10 | 168 | 87 | 1 | 1 |
| 10,5 | 168 | 87 | 1 | 1 |
| 11 | 175 | 94 | 1 | 1 |
| 11,5 | 175 | 94 | 1 | 1 |
| 12 | 182 | 101 | 1 | 1 |
| 12,5 | 182 | 101 | 1 | 1 |
| 13 | 182 | 101 | 1 | 1 |
| 13,5 | 189 | 108 | 1 | 1 |
| 14 | 189 | 108 | 1 | 1 |
| 14,5 | 212 | 120 | 2 | 1 |
| 15 | 212 | 120 | 2 | 1 |
| 15,5 | 218 | 120 | 2 | 1 |
| 16 | 218 | 120 | 2 | 1 |
| 16,5 | 223 | 125 | 2 | 1 |
| 17 | 223 | 125 | 2 | 1 |
| 17,5 | 228 | 130 | 2 | 1 |
| 18 | 228 | 130 | 2 | 1 |
| 18,5 | 233 | 135 | 2 | 1 |
| 19 | 233 | 135 | 2 | 1 |
| 19,5 | 238 | 140 | 2 | 1 |
| 20 | 238 | 140 | 2 | 1 |
| 20,5 | 243 | 145 | 2 | 1 |
| 21 | 243 | 145 | 2 | 1 |
| 21,5 | 248 | 150 | 2 | 1 |
| 22 | 248 | 150 | 2 | 1 |
| 22,5 | 253 | 155 | 2 | 1 |
| 23 | 253 | 155 | 2 | 1 |

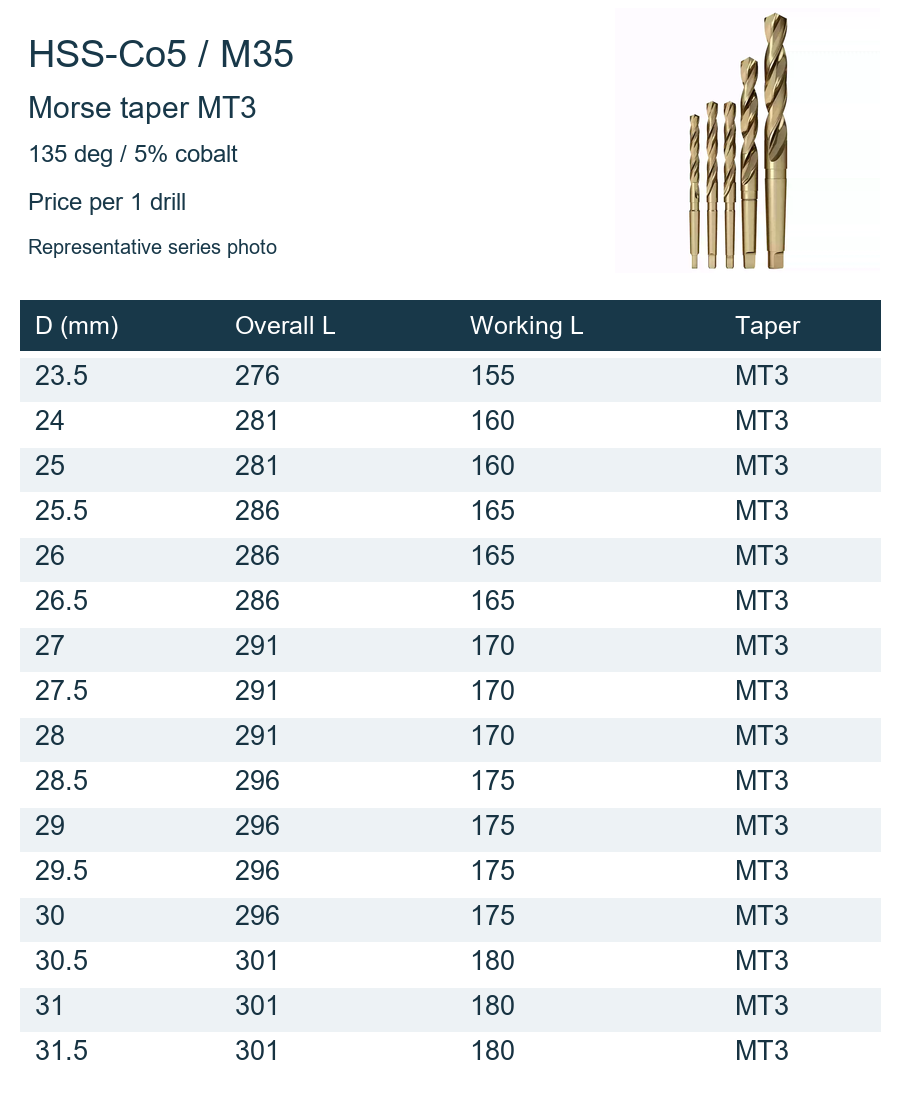

| 23,5 | 276 | 155 | 3 | 1 |
| 24 | 281 | 160 | 3 | 1 |
| 25 | 281 | 160 | 3 | 1 |
| 25,5 | 286 | 165 | 3 | 1 |
| 26 | 286 | 165 | 3 | 1 |
| 26,5 | 286 | 165 | 3 | 1 |
| 27 | 291 | 170 | 3 | 1 |
| 27,5 | 291 | 170 | 3 | 1 |
| 28 | 291 | 170 | 3 | 1 |
| 28,5 | 296 | 175 | 3 | 1 |
| 29 | 296 | 175 | 3 | 1 |
| 29,5 | 296 | 175 | 3 | 1 |
| 30 | 296 | 175 | 3 | 1 |
| 30,5 | 301 | 180 | 3 | 1 |
| 31 | 301 | 180 | 3 | 1 |
| 31,5 | 301 | 180 | 3 | 1 |

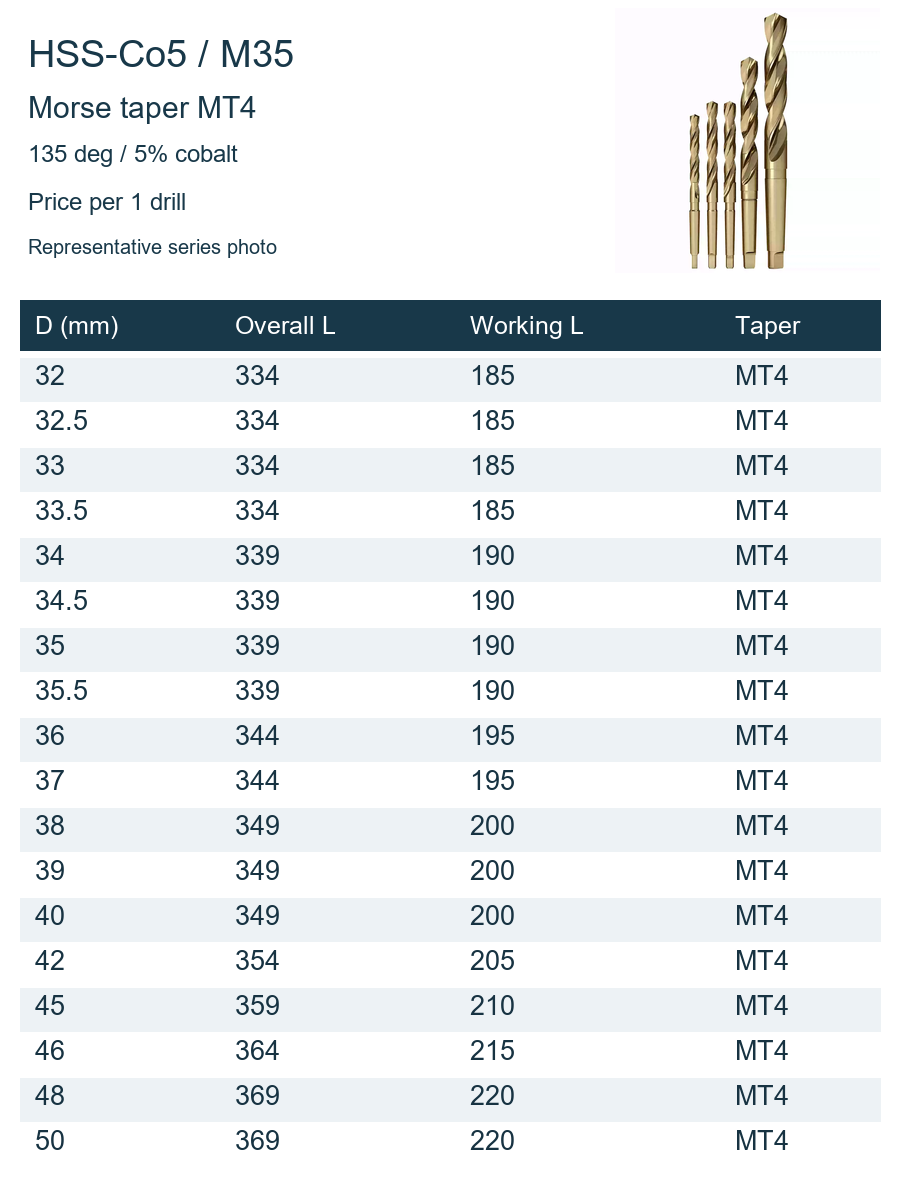

| 32 | 334 | 185 | 4 | 1 |
| 32,5 | 334 | 185 | 4 | 1 |
| 33 | 334 | 185 | 4 | 1 |
| 33,5 | 334 | 185 | 4 | 1 |
| 34 | 339 | 190 | 4 | 1 |
| 34,5 | 339 | 190 | 4 | 1 |
| 35 | 339 | 190 | 4 | 1 |
| 35,5 | 339 | 190 | 4 | 1 |
| 36 | 344 | 195 | 4 | 1 |
| 37 | 344 | 195 | 4 | 1 |
| 38 | 349 | 200 | 4 | 1 |
| 39 | 349 | 200 | 4 | 1 |
| 40 | 349 | 200 | 4 | 1 |
| 42 | 354 | 205 | 4 | 1 |
| 45 | 359 | 210 | 4 | 1 |
| 46 | 364 | 215 | 4 | 1 |
| 48 | 369 | 220 | 4 | 1 |
| 50 | 369 | 220 | 4 | 1 |
Важные примечания
Комплектность: 1 сверло выбранного исполнения.
Угол при вершине: в источниках есть противоречивые значения 135°/118°. Точный угол не подтверждён; надпись 135° на имеющихся технических изображениях не подтверждает этот параметр.
Source declarations conflict:135°/118°. Exact point angle is not confirmed.
