Токарные пластины твердосплавные — сменные карбидные пластины для токарной обработки

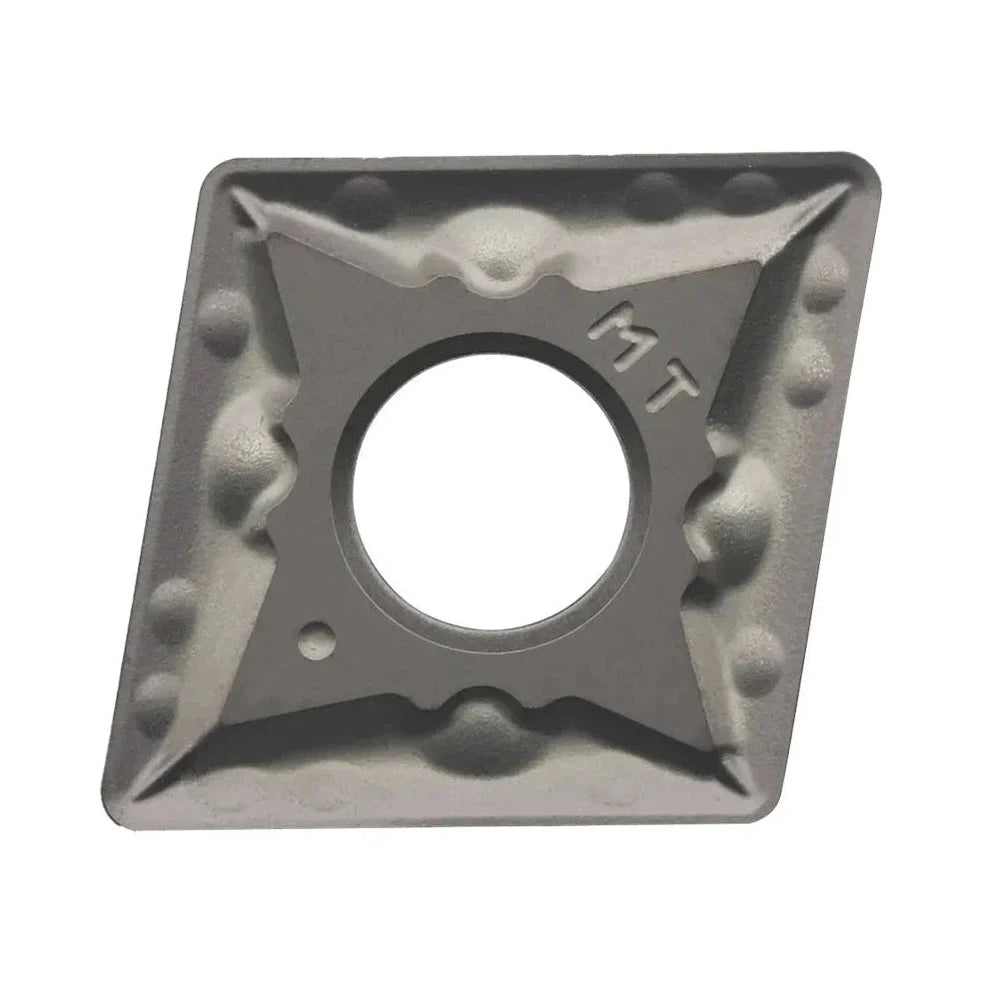

Пластины для нержавеющей стали: CCMT, DNMG, VBMT, CNMG, VCMT, WNMG, TCMT

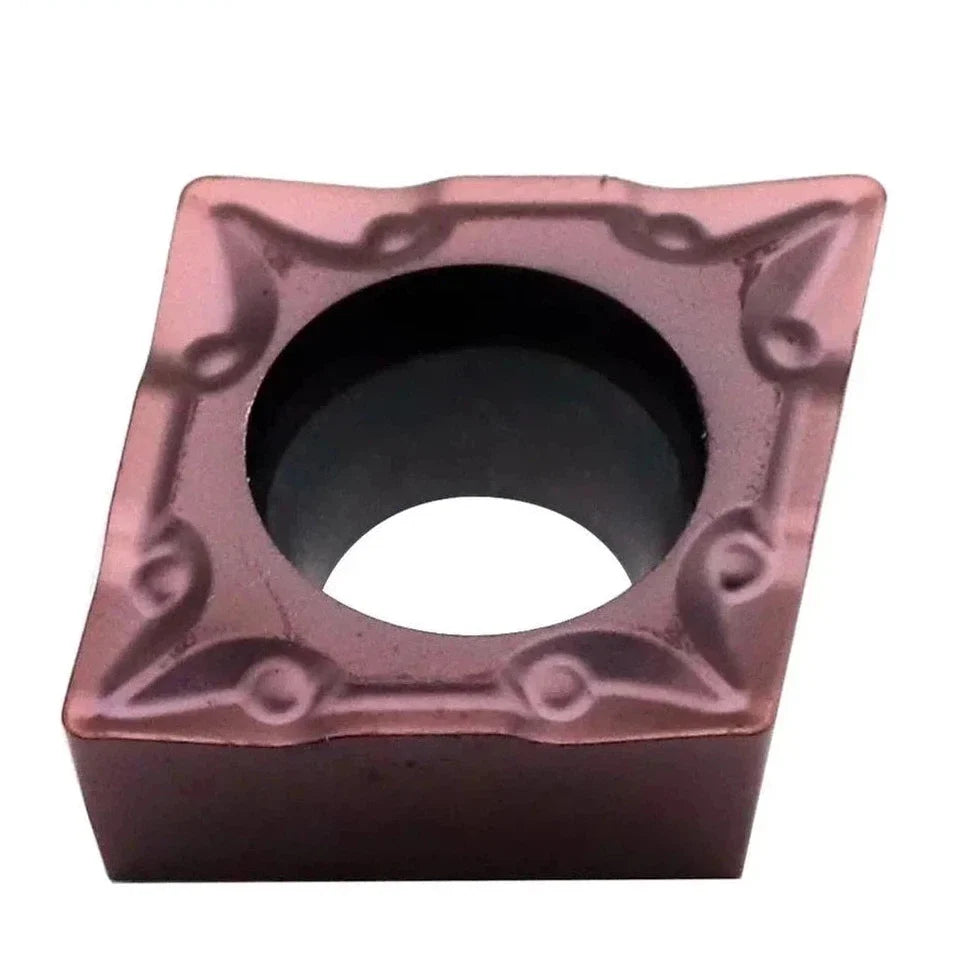

Наибольшая часть ассортимента — пластины, адаптированные к обработке нержавеющей стали. На странице представлены формы CCMT060204, DNMG 1504, VBMT 110304 и 160408 (марка ZP152), CNMG 1204, VCMT 160404 (ZP152), WNMG 080408 и 080412 (марка HQ-ZN60), TCMT, а также прорезная пластина TGF32L ZP15 треугольной формы. Для тех же материалов есть державки: CTPA10FRN, CTPA20FRN, CTPA FLN, CTPW 42R200/42R250CU15R и TKF12R150/TKF12R200 — они подобраны парами к соответствующим пластинам, поэтому при заказе можно выбрать сразу комплект.

Пластина CCMT060204 продается поштучно и пакетами по 10 штук. Большинство остальных позиций — пакеты по 10 штук, что удобно для серийной работы на ЧПУ.

Пластины для титана и твердых сталей: CNMG, TNMG, VNMG, SNMG

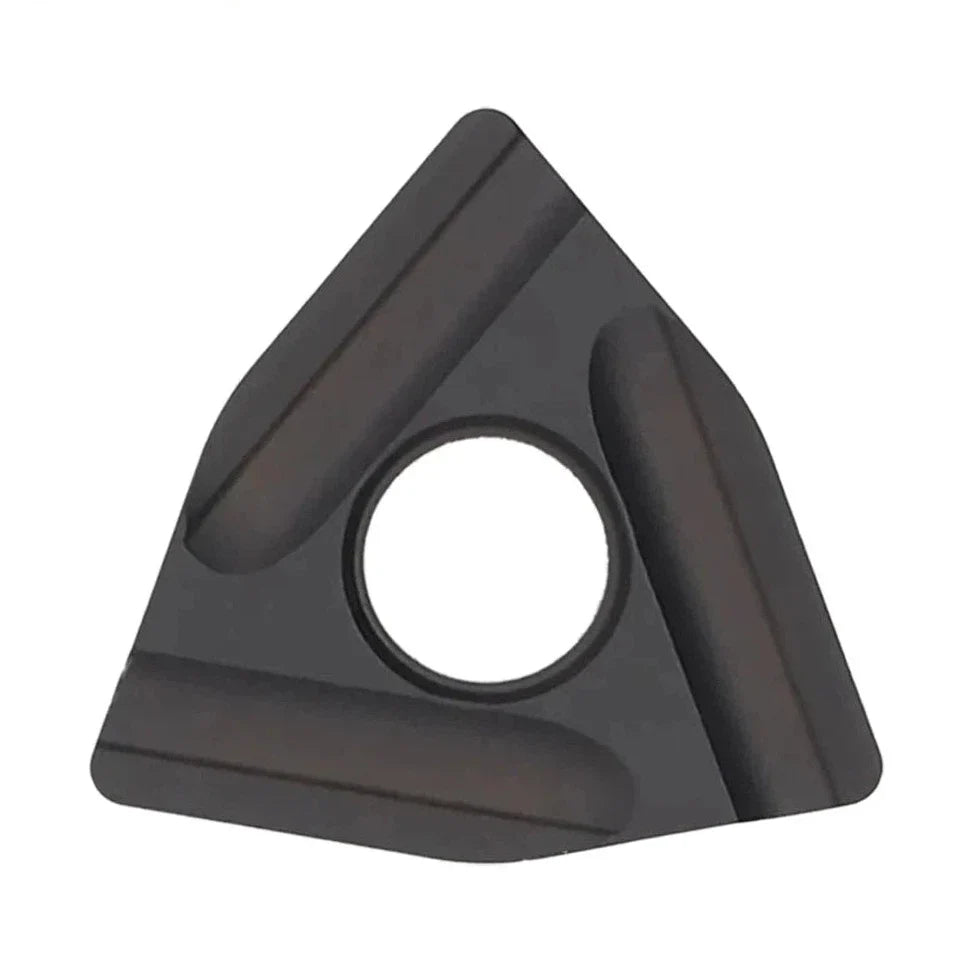

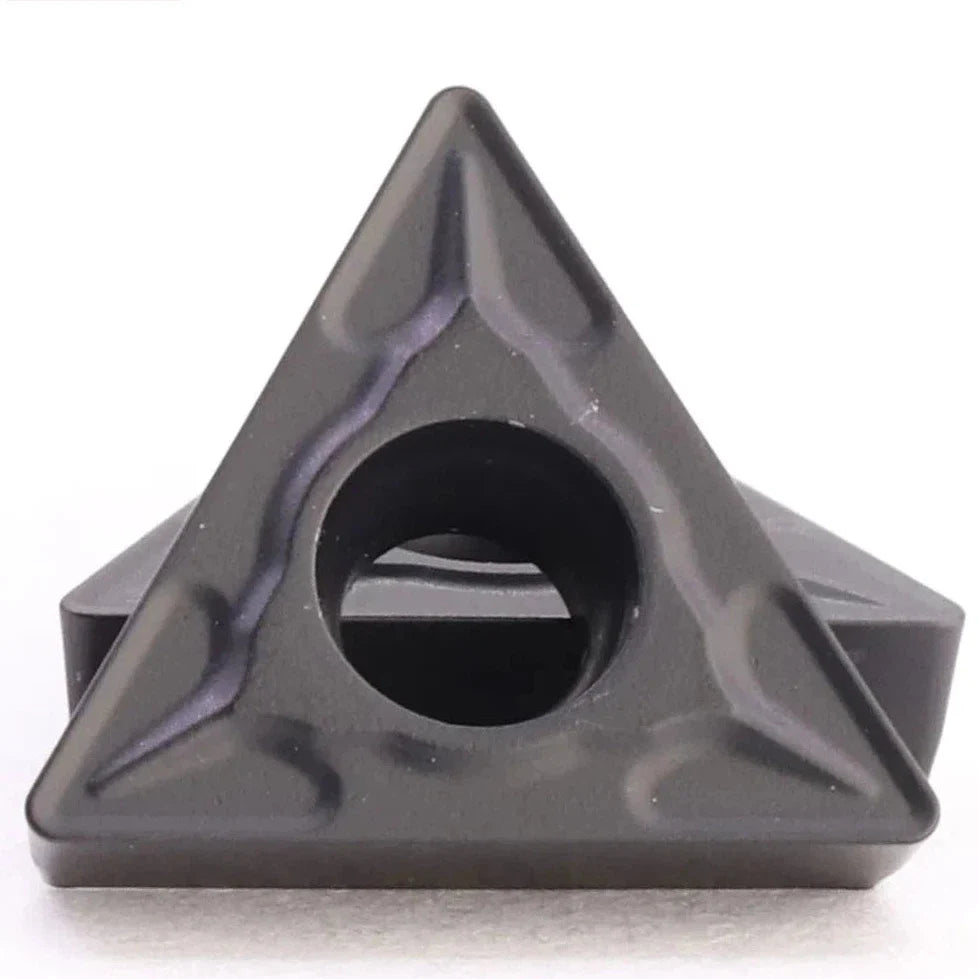

Отдельную группу составляют пластины, предназначенные для титана и закаленных сталей. Это CNMG карбидная (10 шт.), TNMG 160404/160408 в исполнениях GM, MA, MQ, MS (10 шт.), VNMG 160404-08 (10 шт.) и SNMG 1204 04/08 — последняя также заявлена для чугуна. Пластина WNMG080408 и WNMG080404 в исполнениях GM, HQ, MT доступны как в версиях для нержавеющей стали, так и для стали ЧПУ в целом, что позволяет использовать одну державку при смене обрабатываемого материала.

Пластины для алюминия и меди: CCGT, VCGT, WBGT, TCGT

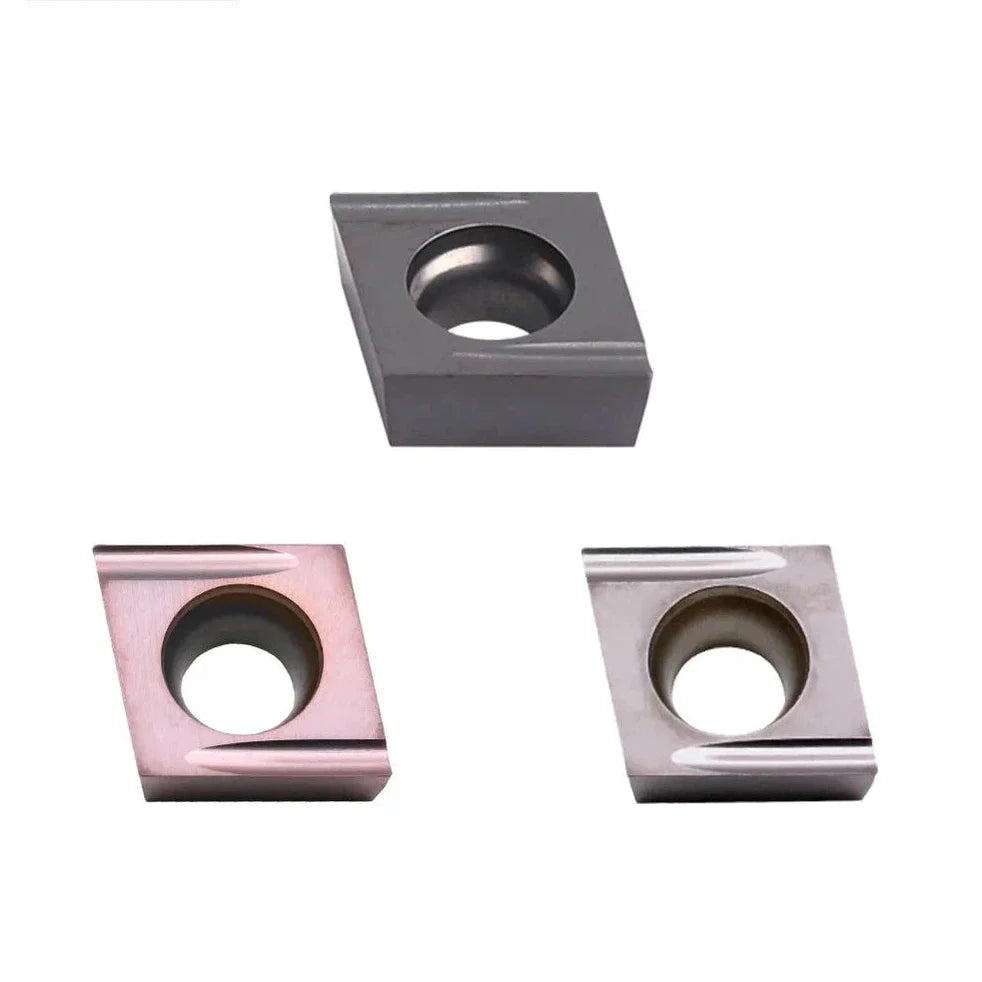

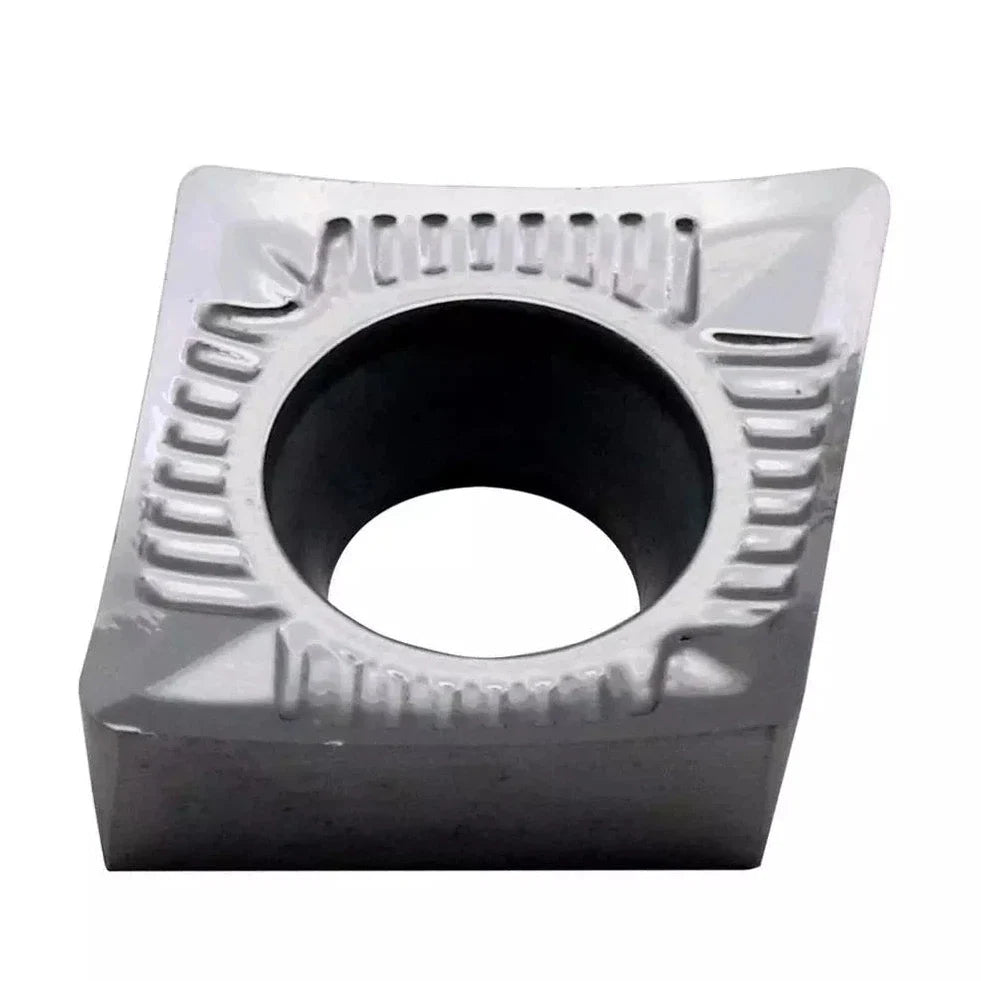

Для цветных металлов — алюминия и меди — представлены пластины с заостренной геометрией и маркировкой ZK01: CCGT 0602 AL, VCGT110302 и VCGT110308, TCGT 0902 AL. Пластина WBGT 0601/02/04 L-F заявлена для нержавеющей стали и алюминия одновременно. SNMG 120404/120408/120412 охватывает сталь и алюминий. Пластина CCGT 0301/0401 твердосплавная (10 шт.) указана для стали, однако смежная позиция CCGT 0602 AL ориентирована именно на цветные металлы — важно не перепутать маркировку при заказе.

Пластины для чугуна: CNMA, TNMA, WNMA, CNMG

Для обработки чугуна в ассортименте есть пластины марки ZK50: CNMA 120404, TNMA 160404-08, WNMA 080404. Отдельная позиция CNMG120404 и CNMG120408 — карбидные пластины для чугуна средней обработки. Форма CNMG120408 и CNMG120404 встречается и в группе нержавеющей стали, и в группе чугуна — марка покрытия разная, поэтому при заказе стоит уточнять назначение.

Пластины и резцы для пазовой обработки: MGMN, MGGN, TGF32L

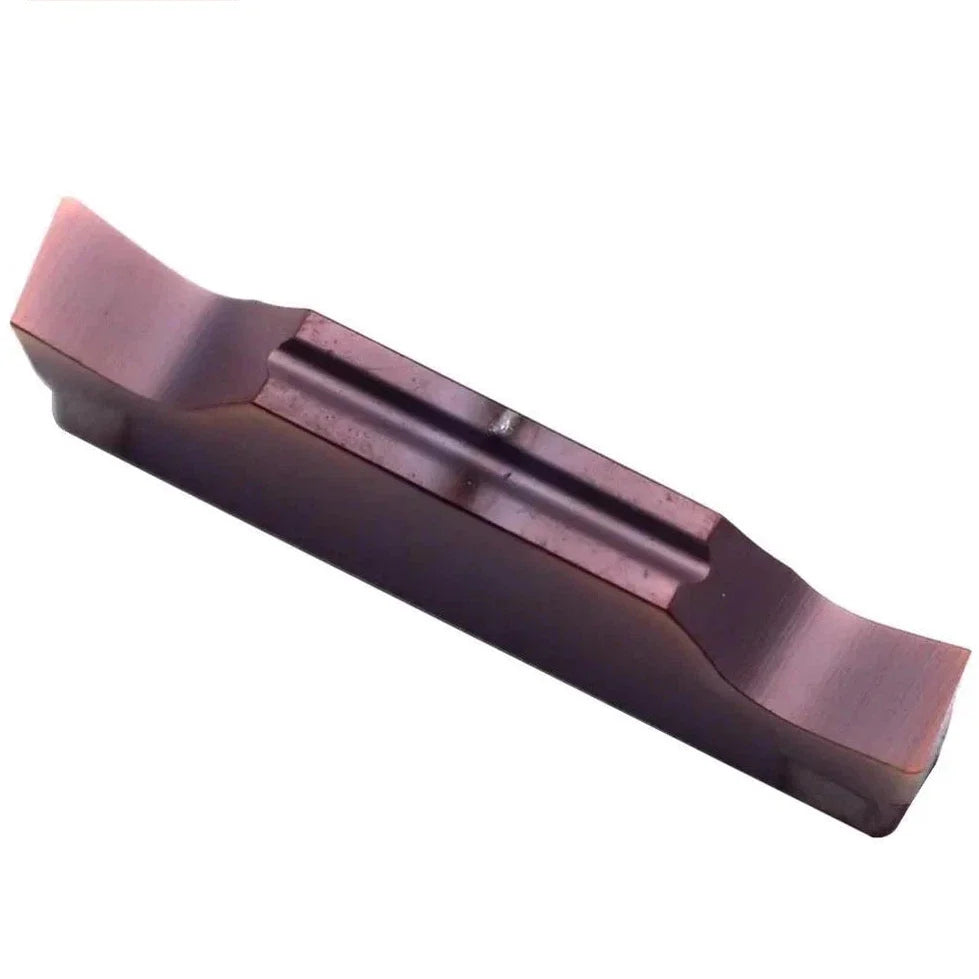

Для прорезания пазов и отрезания на странице есть несколько позиций. Резцы MGGN150R-8 ZP30 и MGMN150-G ZP30 — для нержавеющей стали и стали соответственно. Резец MGMN150-G ZK01 — для меди и алюминия. Пластина MGMN200-M ZP30 — для пазовой обработки твердой стали, MGMN ZP20 — для стали на ЧПУ. Прорезная пластина TGF32L ZP15 треугольной формы — для нержавеющей стали (10 шт.). Державки для прорезных пластин CTP/CTPA FL ZP15 карбидные также присутствуют как отдельные позиции.

Некоторые ключевые маркировки этой группы — MGMN150, MGMN200, MGGN150, MGGN300 — есть в ассортименте; MGGN250, MGGN400, MGGN500, MGMN300, MGMN400, MGMN500, MRMN200, MRMN300, MRMN400, MRMN500, MRMN600 — уточняйте наличие через форму заказа, поскольку эти типоразмеры на странице отдельно не выделены.

Частые вопросы

Чем отличаются обозначения CCMT и CCGT у токарных пластин?

Обе формы — ромб с углом 80°, но CCMT имеет задний угол и формованную стружколомную канавку, тогда как CCGT — заостренная геометрия с положительным передним углом. На этой странице CCMT060204 предназначена для общего точения стали, а CCGT 0602 AL ZK01 — для алюминия и меди.

Подходят ли пластины WNMG080408 и WNMG080404 для одной державки?

Да, обе пластины имеют одинаковый внешний контур WNMG 0804 и садятся в одну державку. Разница — в радиусе при вершине (0,4 мм против 0,8 мм), что влияет на чистоту поверхности и стойкость.

Какие пластины со страницы подходят для обработки титана?

Для титана заявлены CNMG карбидная, TNMG 160404/160408 в геометриях GM/MA/MQ/MS, VNMG 160404-08 и SNMG 1204 — все продаются пакетами по 10 штук.

Пластина CNMG120408 есть и для нержавеющей стали, и для чугуна — как не ошибиться при заказе?

Форма одинаковая, но марка твердого сплава разная. Внимательно читайте полное название позиции: для нержавеющей стали указано соответствующее назначение в названии, для чугуна — маркировка ZK50 или «средняя обработка чугуна».

Можно ли заказать нестандартную пластину или резец по чертежу?

Да. Изготовление режущего инструмента под заказ по чертежу доступно до диаметра Ø250 мм, материалы — HSS и твердый сплав, срок — 3–4 недели.

Для каких станков предназначены эти пластины — ручных или ЧПУ?

Большинство позиций в названии содержит пометку ЧПУ, однако стандартизированные формы CNMG, WNMG, SNMG, TNMG устанавливаются в державки как для станков с ЧПУ, так и для обычных токарных станков — конкретная державка определяет совместимость.
