Патроны, цанги и державки: CNC-оснастка BT/NT/HSK, ER, конус Морзе

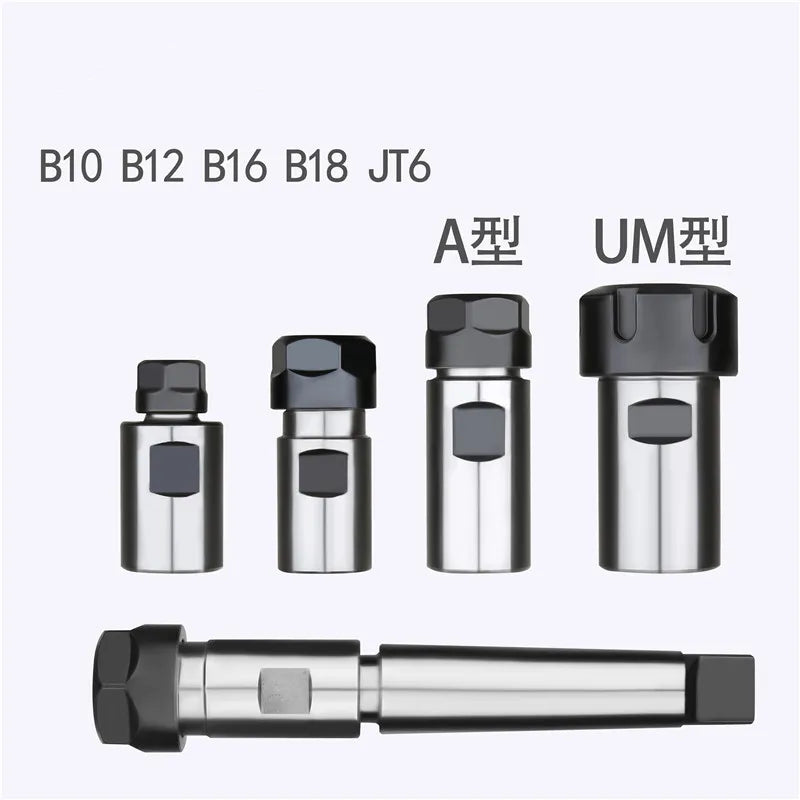

Сверлильные патроны — преимущественно самозажимные APU с конусами BT30/BT40, NT, HSK, SK40 для ЧПУ, плюс классические бесключевые B10–B22. Цанговые патроны ER11–ER40 дают точность до 0,001 мм. Резьбонарезные патроны имеют защиту от перегрузки (ISO/JIS/DIN371).
Отдельно — токарные патроны (пневматические, гидравлические полые) и Swiss-type втулки для швейцарских токарных автоматов.
Частые вопросы
Что такое самозажимной патрон APU?
Зажимает инструмент без ключа, встроен прямо в конус шпинделя ЧПУ (BT/NT/HSK/SK).
Какая точность у цанговых патронов?
До 0,001 мм биения в прецизионных исполнениях — критично для чистового фрезерования.
Як вибрати цангу ER потрібного розміру?

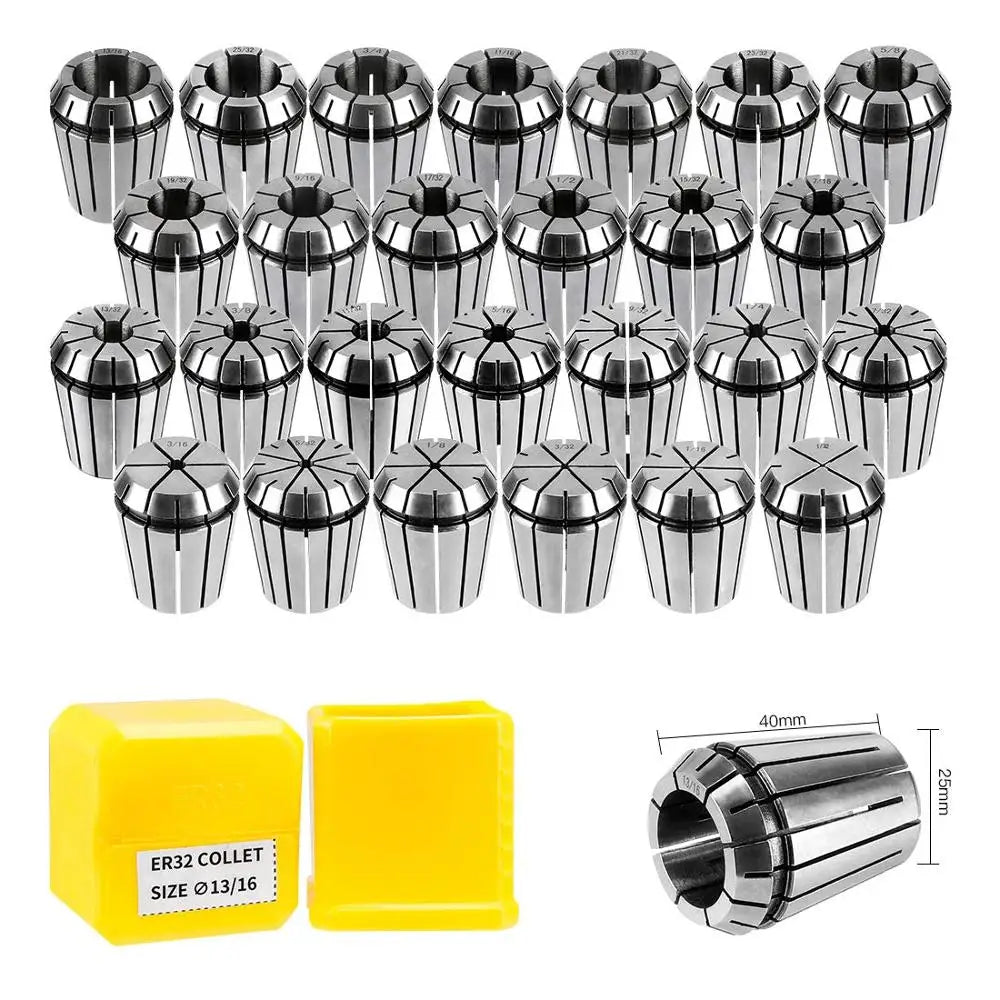

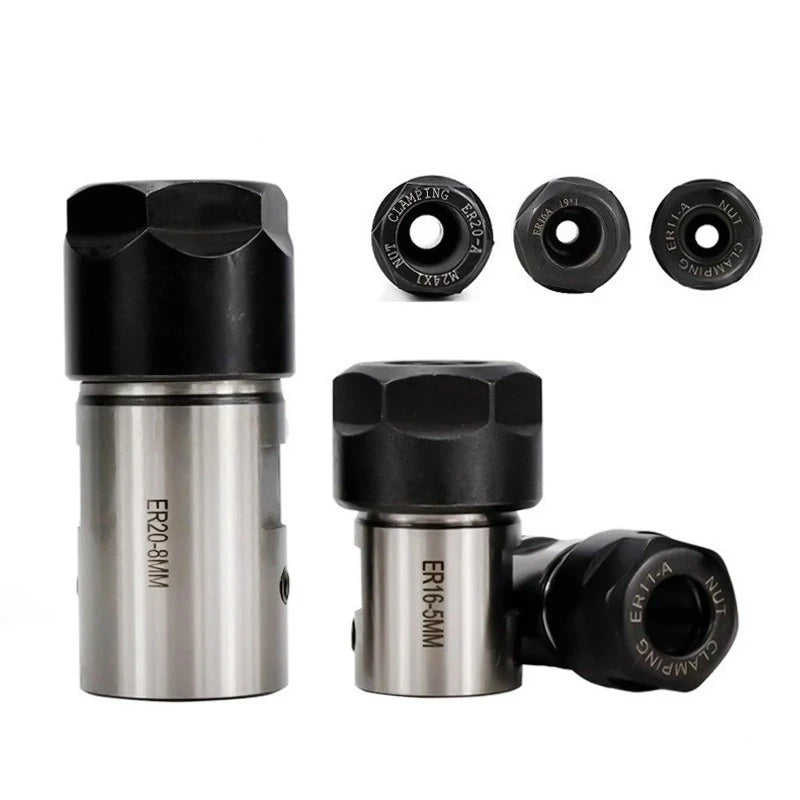

Розмір ER визначає максимальний діаметр хвостовика інструменту: ER11 — до 7 мм, ER16 — до 10 мм, ER20 — до 13 мм, ER25 — до 16 мм, ER32 — до 20 мм, ER40 — до 26 мм. Пружинні цанги в наборах ER11–ER40 охоплюють весь цей діапазон.
Чи є різьбонарізні патрони із захистом від перевантаження?

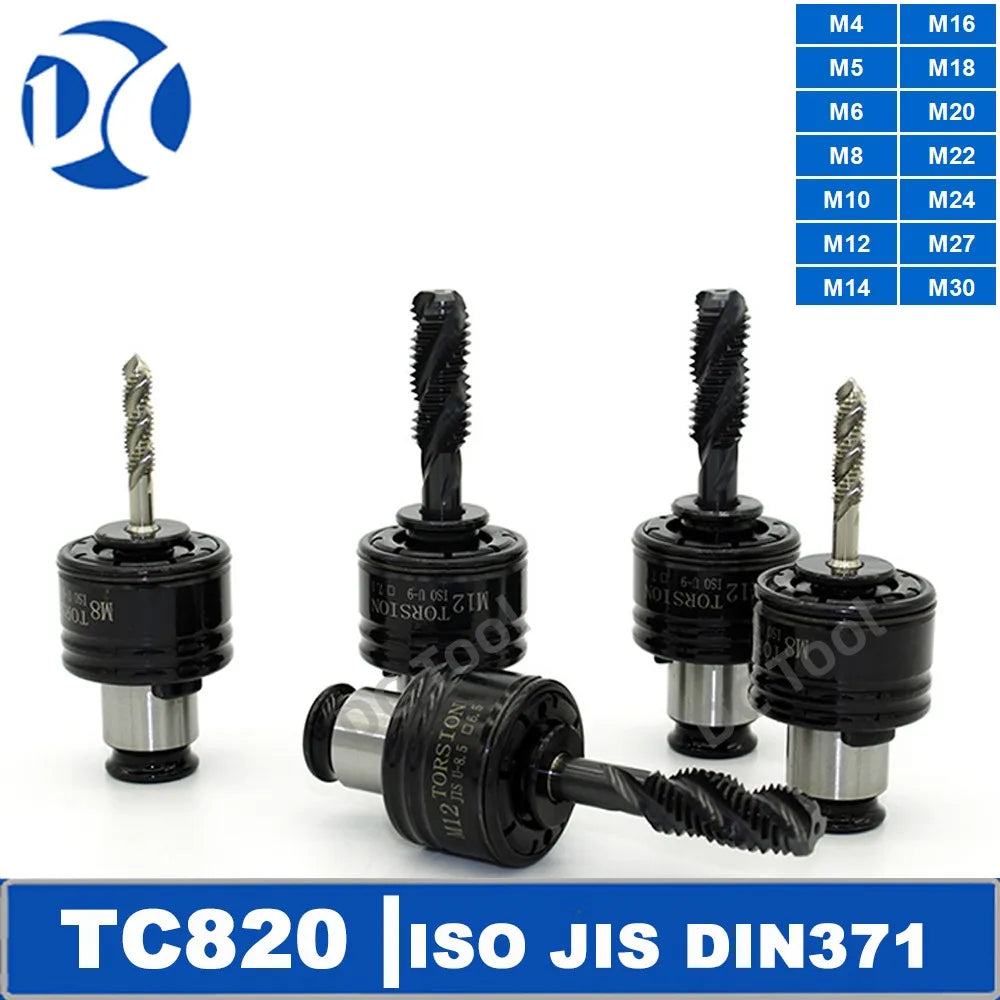

Так. Тримачі GT12, GT24 і TC820, а також телескопічний патрон TER20/TER25 мають вбудований захист від крутильного перевантаження, що запобігає поломці мітчика при досяганні дна глухого отвору.
Для яких верстатів підходить патрон із конусом Морзе?

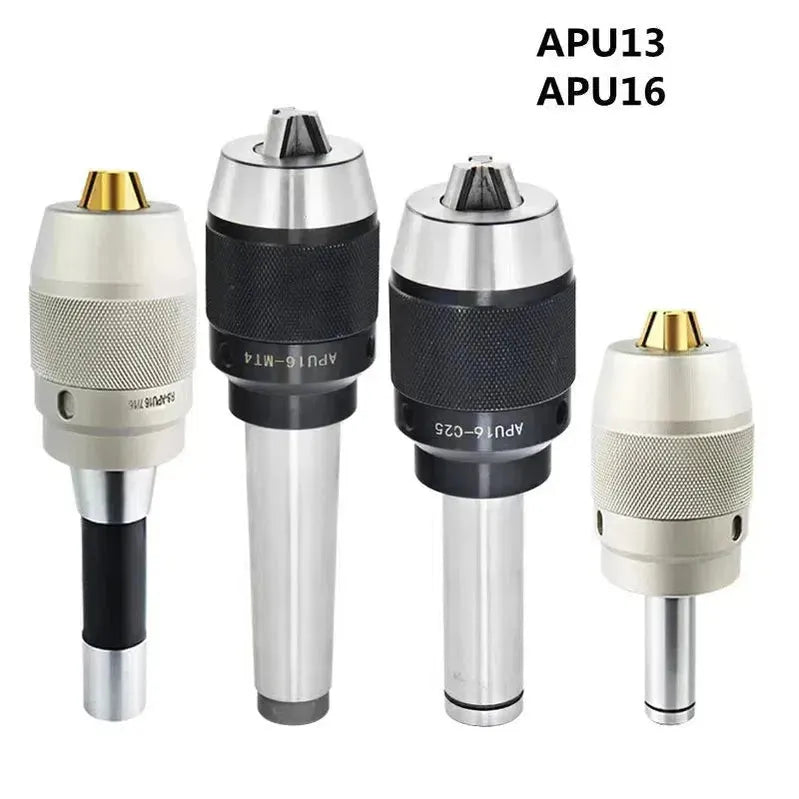

Свердлильні патрони APU13/APU16 на конус Морзе MT2, MT3, MT4 встановлюють на свердлильні та токарні верстати зі шпинделем під конус Морзе. Для верстатів CNC з конусом BT або NT є патрони з відповідним хвостовиком.
Що таке задній натяжний патрон SDC і коли він потрібен?
SDC4–SDC12 — це патрон з точністю 0,005 мм, який утримує мітчик з боку осьового підпору. Він застосовується на верстатах CNC, де потрібна осьова фіксація мітчика з мінімальним биттям під час нарізання різьби.
