Индикаторы и приборы для контроля размеров
Индикаторы часового типа с ходом 3, 5 и 10 мм показывают отклонение от заданного размера: биение вала, непараллельность, перепад высоты. Рычажные индикаторы с диапазоном 0–0,2 и 0–0,8 мм достают туда, куда часовой не помещается — в канавку, под уступ, внутрь отверстия. Обоим нужна опора, поэтому в разделе есть магнитные стойки с усилием удержания 80 и 100 кгс.
Рядом собраны приборы, показывающие сам размер, а не отклонение: штангенциркули 0–300 мм, микрометры наружные и внутренние до 300 мм и нутромеры от 2 до 1500 мм. Отдельно — индикаторные калибры, у которых стрелка сразу показывает, укладывается деталь в допуск или нет.

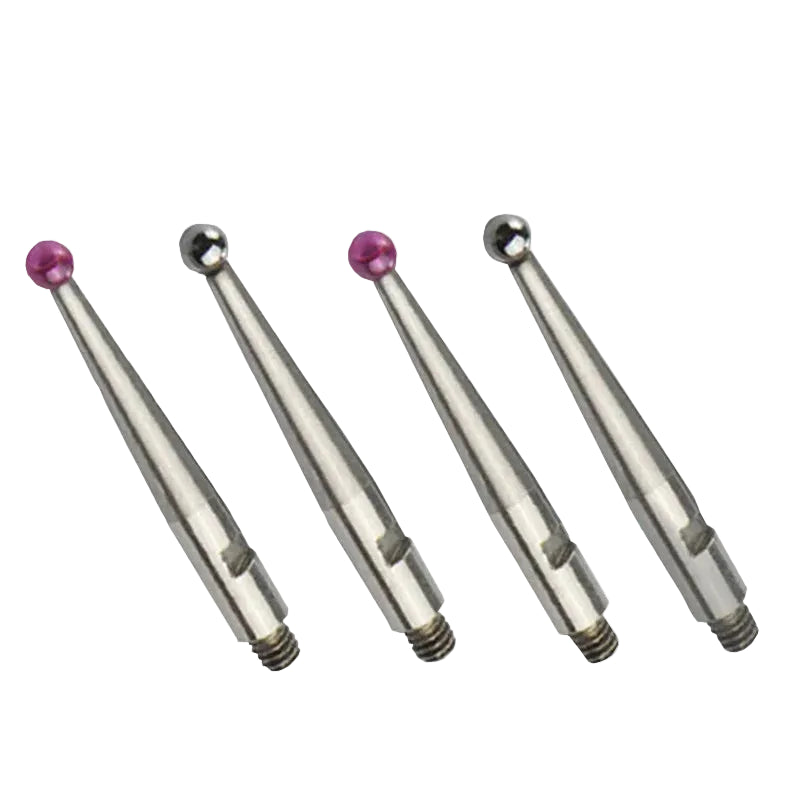

Наконечники к рычажным индикаторам сменные — шариковые, конические и ножевидные, поэтому один прибор закрывает разные по форме поверхности.
Частые вопросы
Часовой или рычажный индикатор?
Часовой имеет больший ход (3–10 мм) и удобен для контроля биения и перепада на открытой поверхности. Рычажный компактнее, его наконечник заходит в канавку и отверстие, но диапазон у него меньше — 0,2 или 0,8 мм.
Какое усилие магнитной стойки нужно?
80 кгс хватает для индикатора на коротком вылете. Если стойка длинная или прибор тяжёлый, берите 100 кгс — иначе конструкция «дышит» и показания плывут.
Чем индикаторный калибр отличается от нутромера?
Нутромер показывает размер отверстия в миллиметрах. Индикаторный калибр настраивают на номинал, и дальше стрелка показывает только отклонение — это быстрее при контроле партии.
Зачем сменные наконечники?
Шариковый подходит для плоскости, конический — для мелкого отверстия и разметки, ножевидный — для узкой канавки. Меняется только наконечник, сам прибор тот же.
Как проверить биение на токарном станке?
Индикатор ставят на магнитную стойку к станине, наконечник подводят к поверхности с небольшим натягом и медленно вращают шпиндель. Размах стрелки за оборот и есть биение.
