Машинные спиральные развёртки HSS-Co H7, Ø1,5–20 мм
Машинные спиральные развёртки HSS-Co H7, Ø1,5–20 мм
Если не нашли нужный размер, напишите нам или позвоните по телефону. Контакты
Не удалось загрузить сведения о доступности самовывоза
О серии

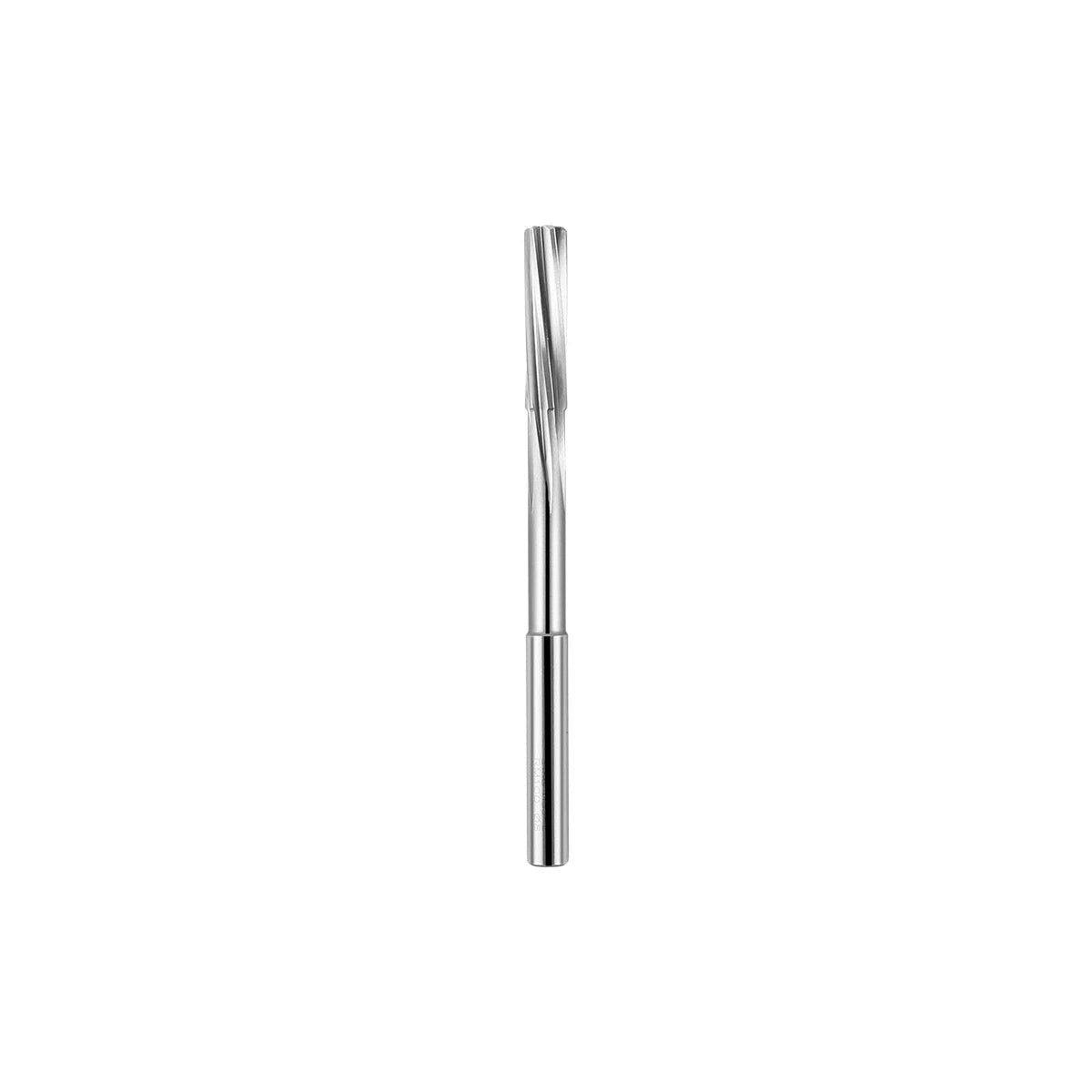

Машинные спиральные развёртки из кобальтовой быстрорежущей стали HSS-Co. Точность H7 по описанию серии; рабочая длина L1, общая L и хвостовик S приведены для выбранного исполнения.
Выбор и совместимость
Выберите нужное исполнение по диаметру или углу и длинам. L1 — рабочая длина, L — общая, S — диаметр хвостовика. Проверьте совместимость зажима с вашей оснасткой.
Варианты и характеристики
Неуказанные параметры отмечены тире. На имеющихся индивидуальных иллюстрациях размеры и размерные линии сохранены.
| Вариант | Диаметр, мм | Рабочая длина, мм | Общая длина, мм | Хвостовик | Материал |
|---|---|---|---|---|---|

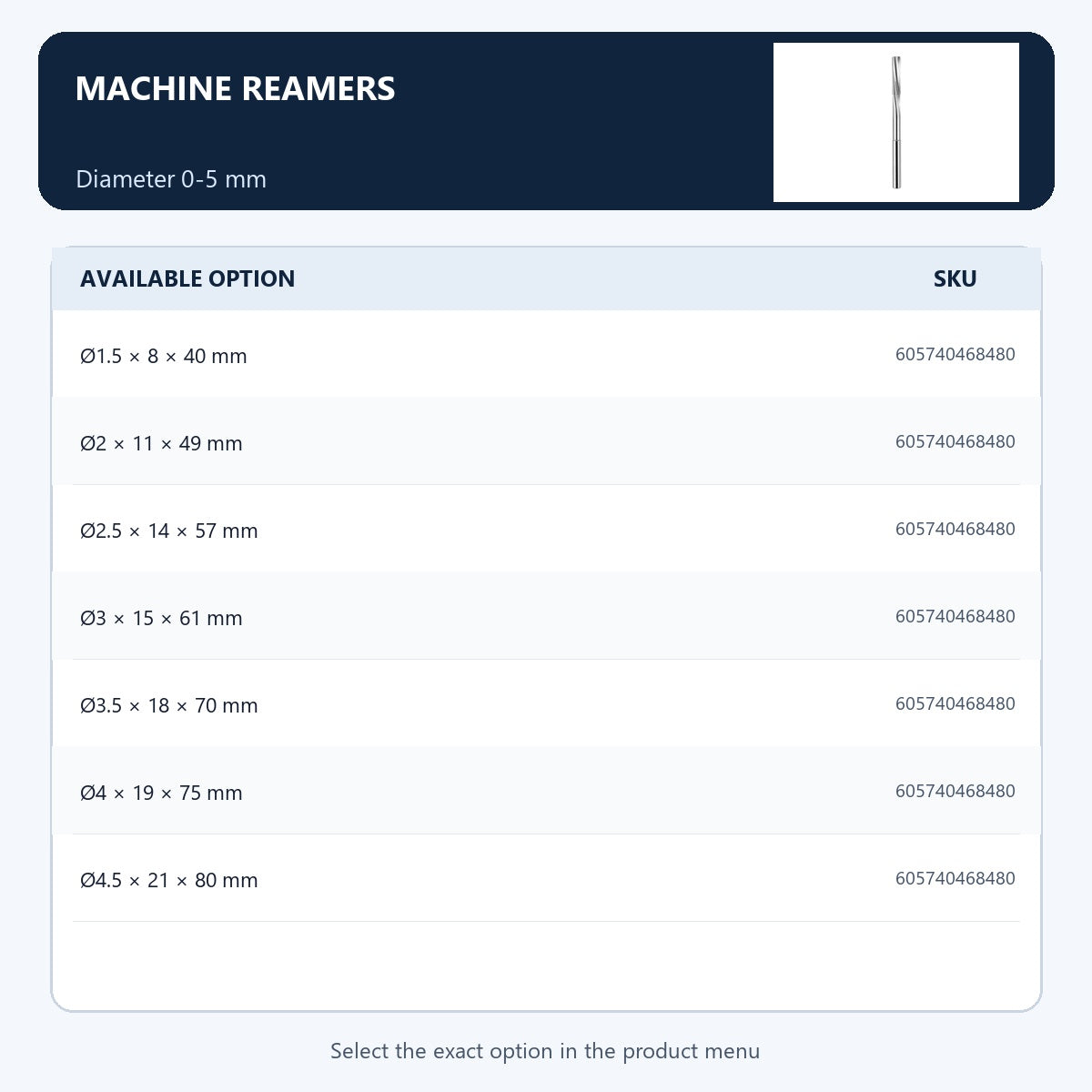

| Ø1,5 мм · L1 8 · L 40 · S 1,5 | 1,5 | 8 | 40 | S 1,5 мм | HSS-Co |
| Ø2 мм · L1 11 · L 49 · S 2 | 2 | 11 | 49 | S 2 мм | HSS-Co |
| Ø2,5 мм · L1 14 · L 57 · S 2,5 | 2,5 | 14 | 57 | S 2,5 мм | HSS-Co |
| Ø3 мм · L1 15 · L 61 · S 3 | 3 | 15 | 61 | S 3 мм | HSS-Co |
| Ø3,5 мм · L1 18 · L 70 · S 3,5 | 3,5 | 18 | 70 | S 3,5 мм | HSS-Co |
| Ø4,5 мм · L1 21 · L 80 · S 4,5 | 4,5 | 21 | 80 | S 4,5 мм | HSS-Co |
| Ø5 мм · L1 23 · L 86 · S 5 | 5 | 23 | 86 | S 5 мм | HSS-Co |
| Ø5,5 мм · L1 26 · L 93 · S 5,6 | 5,5 | 26 | 93 | S 5,6 мм | HSS-Co |
| Ø6 мм · L1 26 · L 93 · S 5,6 | 6 | 26 | 93 | S 5,6 мм | HSS-Co |
| Ø6,5 мм · L1 28 · L 101 · S 6,3 | 6,5 | 28 | 101 | S 6,3 мм | HSS-Co |
| Ø7 мм · L1 31 · L 109 · S 7,1 | 7 | 31 | 109 | S 7,1 мм | HSS-Co |
| Ø7,5 мм · L1 31 · L 109 · S 7,1 | 7,5 | 31 | 109 | S 7,1 мм | HSS-Co |
| Ø8 мм · L1 33 · L 117 · S 8 | 8 | 33 | 117 | S 8 мм | HSS-Co |
| Ø8,5 мм · L1 33 · L 117 · S 8 | 8,5 | 33 | 117 | S 8 мм | HSS-Co |
| Ø9 мм · L1 36 · L 125 · S 9 | 9 | 36 | 125 | S 9 мм | HSS-Co |
| Ø9,5 мм · L1 36 · L 125 · S 9 | 9,5 | 36 | 125 | S 9 мм | HSS-Co |
| Ø10 мм · L1 38 · L 133 · S 10 | 10 | 38 | 133 | S 10 мм | HSS-Co |
| Ø10,5 мм · L1 38 · L 133 · S 10 | 10,5 | 38 | 133 | S 10 мм | HSS-Co |
| Ø11 мм · L1 41 · L 142 · S 10 | 11 | 41 | 142 | S 10 мм | HSS-Co |
| Ø11,5 мм · L1 41 · L 142 · S 10 | 11,5 | 41 | 142 | S 10 мм | HSS-Co |
| Ø12 мм · L1 44 · L 151 · S 10 | 12 | 44 | 151 | S 10 мм | HSS-Co |
| Ø12,5 мм · L1 44 · L 151 · S 10 | 12,5 | 44 | 151 | S 10 мм | HSS-Co |
| Ø13 мм · L1 44 · L 151 · S 10 | 13 | 44 | 151 | S 10 мм | HSS-Co |
| Ø14 мм · L1 47 · L 160 · S 12,5 | 14 | 47 | 160 | S 12,5 мм | HSS-Co |
| Ø15 мм · L1 50 · L 162 · S 12,5 | 15 | 50 | 162 | S 12,5 мм | HSS-Co |
| Ø16 мм · L1 52 · L 170 · S 12,5 | 16 | 52 | 170 | S 12,5 мм | HSS-Co |
| Ø17 мм · L1 54 · L 175 · S 14 | 17 | 54 | 175 | S 14 мм | HSS-Co |
| Ø18 мм · L1 54 · L 182 · S 14 | 18 | 54 | 182 | S 14 мм | HSS-Co |
| Ø20 мм · L1 60 · L 195 · S 16 | 20 | 60 | 195 | S 16 мм | HSS-Co |
Важные примечания
Поставка под заказ; срок согласуется при оформлении.
Общая обложка иллюстрирует серию. Количество инструментов на обложке не определяет фасовку выбранной опции.
Конкретная марка стали и процент кобальта не заявлены.
