Быстросменные резьбонарезные цанги GT24 — хвостовик 30 мм
Быстросменные резьбонарезные цанги GT24 — хвостовик 30 мм
Если не нашли нужный размер, напишите нам или позвоните по телефону. Контакты
Не удалось загрузить сведения о доступности самовывоза
О серии

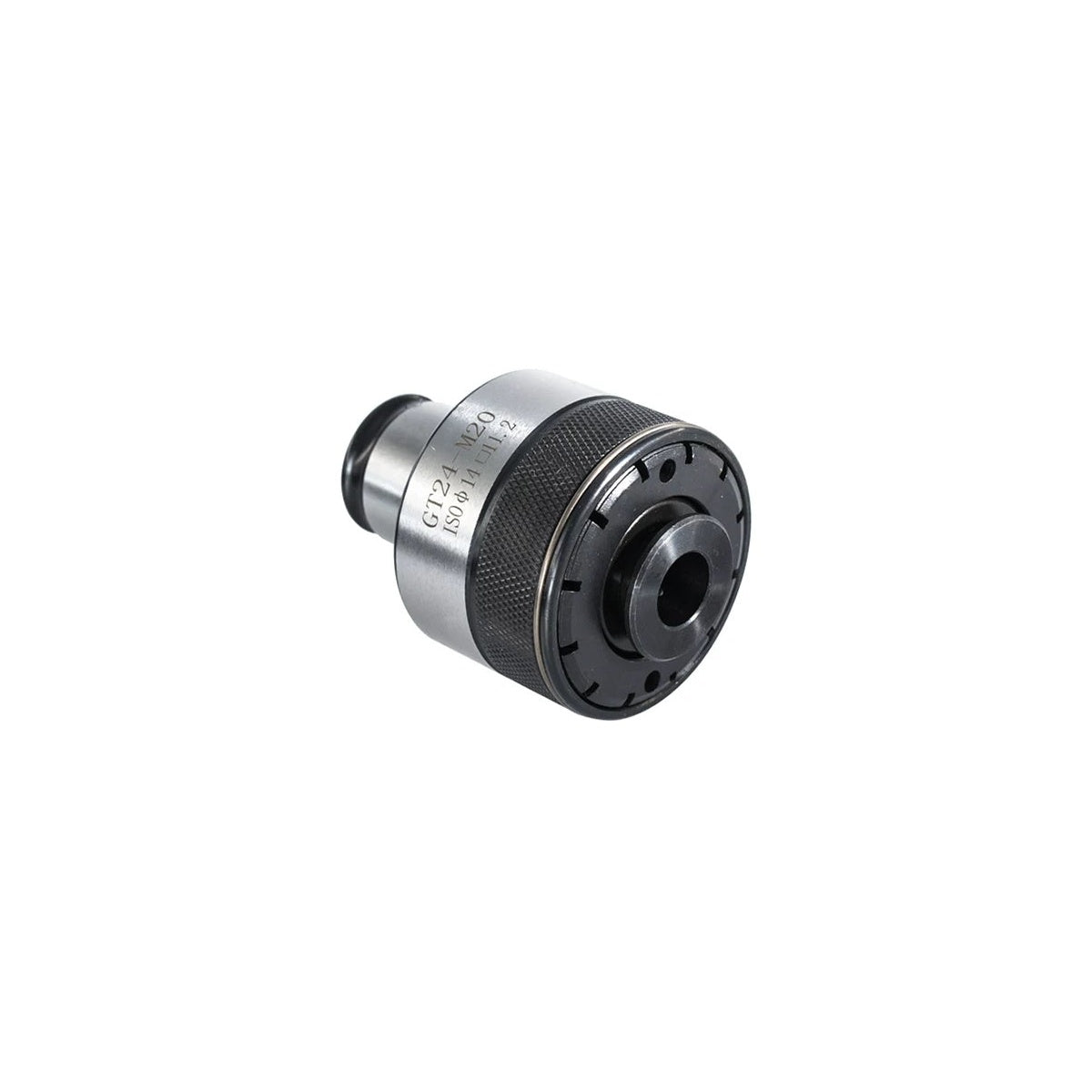

Быстросменные цанги GT24 с присоединением 30 мм для удержания метчика. Исполнения различаются обозначением резьбы, стандартом хвостовика и размерами круглого и квадратного сечений.
Выбор и совместимость
Выберите исполнение по всем параметрам таблицы. Одинаковое обозначение M не гарантирует одинаковых размеров хвостовика в ISO и JIS.
Варианты и характеристики
В колонке размеров: круглый хвостовик метчика Ø и размер квадрата □, в мм. Размеры корпуса смотрите на схеме соответствующего исполнения.
| Вариант | Исполнение | Присоединение | Резьба | Размеры, мм | Единица продажи |
|---|---|---|---|---|---|
| GT24-30 · M5 · ISO · Ø5 / □4 | Стандартная | GT24 / 30 мм | M5 / ISO | Ø5 / □4 | 1 шт. |
| GT24-30 · M6 · ISO · Ø6.3 / □5 | Стандартная | GT24 / 30 мм | M6 / ISO | Ø6.3 / □5 | 1 шт. |
| GT24-30 · M8 · ISO · Ø6.3 / □5 | Стандартная | GT24 / 30 мм | M8 / ISO | Ø6.3 / □5 | 1 шт. |
| GT24-30 · M10 · ISO · Ø8 / □6.3 | Стандартная | GT24 / 30 мм | M10 / ISO | Ø8 / □6.3 | 1 шт. |
| GT24-30 · M12 · ISO · Ø9 / □7.1 | Стандартная | GT24 / 30 мм | M12 / ISO | Ø9 / □7.1 | 1 шт. |
| GT24-30 · M14 · ISO · Ø11.2 / □9 | Стандартная | GT24 / 30 мм | M14 / ISO | Ø11.2 / □9 | 1 шт. |
| GT24-30 · M16 · ISO · Ø12.5 / □10 | Стандартная | GT24 / 30 мм | M16 / ISO | Ø12.5 / □10 | 1 шт. |
| GT24-30 · M18 · ISO · Ø14 / □11.2 | Стандартная | GT24 / 30 мм | M18 / ISO | Ø14 / □11.2 | 1 шт. |
| GT24-30 · M20 · ISO · Ø14 / □11.2 | Стандартная | GT24 / 30 мм | M20 / ISO | Ø14 / □11.2 | 1 шт. |
| GT24-30 · M22 · ISO · Ø16 / □12.5 | Стандартная | GT24 / 30 мм | M22 / ISO | Ø16 / □12.5 | 1 шт. |
| GT24-30 · M24 · ISO · Ø18 / □14 | Стандартная | GT24 / 30 мм | M24 / ISO | Ø18 / □14 | 1 шт. |
| GT24-30 · M27 · ISO · Ø20 / □16 | Стандартная | GT24 / 30 мм | M27 / ISO | Ø20 / □16 | 1 шт. |
| GT24-30 · M30 · ISO · Ø20 / □16 | Стандартная | GT24 / 30 мм | M30 / ISO | Ø20 / □16 | 1 шт. |
| GT24-30 · M33 · ISO · жёсткая · Ø22.4 / □18 | Жёсткая | GT24 / 30 мм | M33 / ISO | Ø22.4 / □18 | 1 шт. |
| GT24-30 · M36 · ISO · жёсткая · Ø25 / □20 | Жёсткая | GT24 / 30 мм | M36 / ISO | Ø25 / □20 | 1 шт. |
| GT24-30 · M5 · JIS · Ø5.5 / □4.5 | Стандартная | GT24 / 30 мм | M5 / JIS | Ø5.5 / □4.5 | 1 шт. |
| GT24-30 · M6 · JIS · Ø6 / □4.5 | Стандартная | GT24 / 30 мм | M6 / JIS | Ø6 / □4.5 | 1 шт. |
| GT24-30 · M8 · JIS · Ø6.2 / □5 | Стандартная | GT24 / 30 мм | M8 / JIS | Ø6.2 / □5 | 1 шт. |
| GT24-30 · M10 · JIS · Ø7 / □5.5 | Стандартная | GT24 / 30 мм | M10 / JIS | Ø7 / □5.5 | 1 шт. |
| GT24-30 · M12 · JIS · Ø8.5 / □6.5 | Стандартная | GT24 / 30 мм | M12 / JIS | Ø8.5 / □6.5 | 1 шт. |
| GT24-30 · M14 · JIS · Ø10.5 / □8 | Стандартная | GT24 / 30 мм | M14 / JIS | Ø10.5 / □8 | 1 шт. |
| GT24-30 · M16 · JIS · Ø12.5 / □10 | Стандартная | GT24 / 30 мм | M16 / JIS | Ø12.5 / □10 | 1 шт. |
| GT24-30 · M18 · JIS · Ø14 / □11 | Стандартная | GT24 / 30 мм | M18 / JIS | Ø14 / □11 | 1 шт. |
| GT24-30 · M20 · JIS · Ø15 / □12 | Стандартная | GT24 / 30 мм | M20 / JIS | Ø15 / □12 | 1 шт. |
| GT24-30 · M22 · JIS · Ø17 / □13 | Стандартная | GT24 / 30 мм | M22 / JIS | Ø17 / □13 | 1 шт. |
| GT24-30 · M27 · JIS · Ø20 / □15 | Стандартная | GT24 / 30 мм | M27 / JIS | Ø20 / □15 | 1 шт. |
| GT24-30 · M30 · JIS · Ø23 / □17 | Стандартная | GT24 / 30 мм | M30 / JIS | Ø23 / □17 | 1 шт. |
| GT24-30 · M33 · JIS · жёсткая · Ø25 / □19 | Жёсткая | GT24 / 30 мм | M33 / JIS | Ø25 / □19 | 1 шт. |
| GT24-30 · M36 · JIS · жёсткая · Ø28 / □21 | Жёсткая | GT24 / 30 мм | M36 / JIS | Ø28 / □21 | 1 шт. |
Важные примечания
Единица продажи — одна выбранная цанга. Метчик и корпус патрона не входят. Жёсткие исполнения отмечены отдельно; защита от перегрузки для них не заявляется. Фото серии не определяет диаметр отверстия выбранной цанги.
