О серии

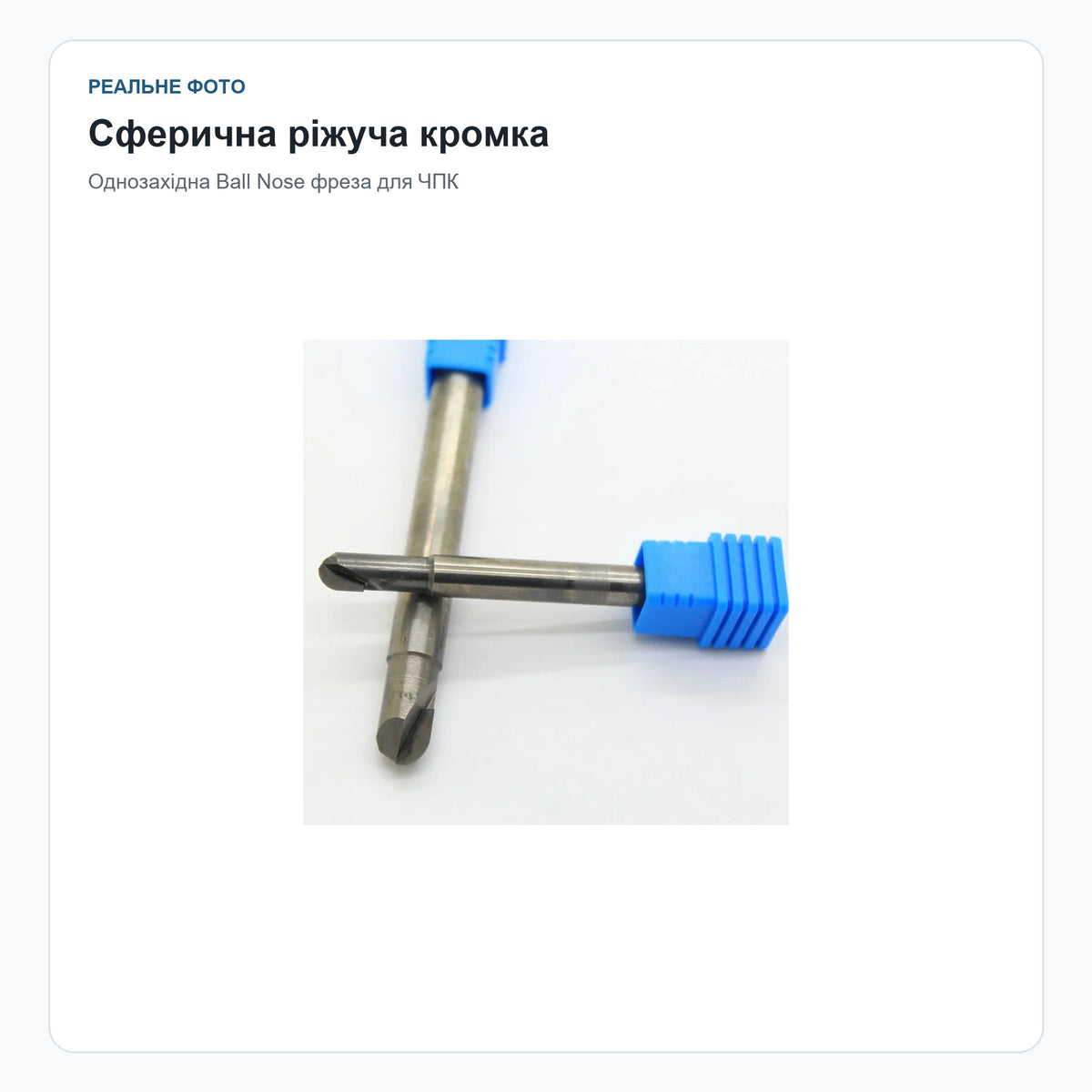

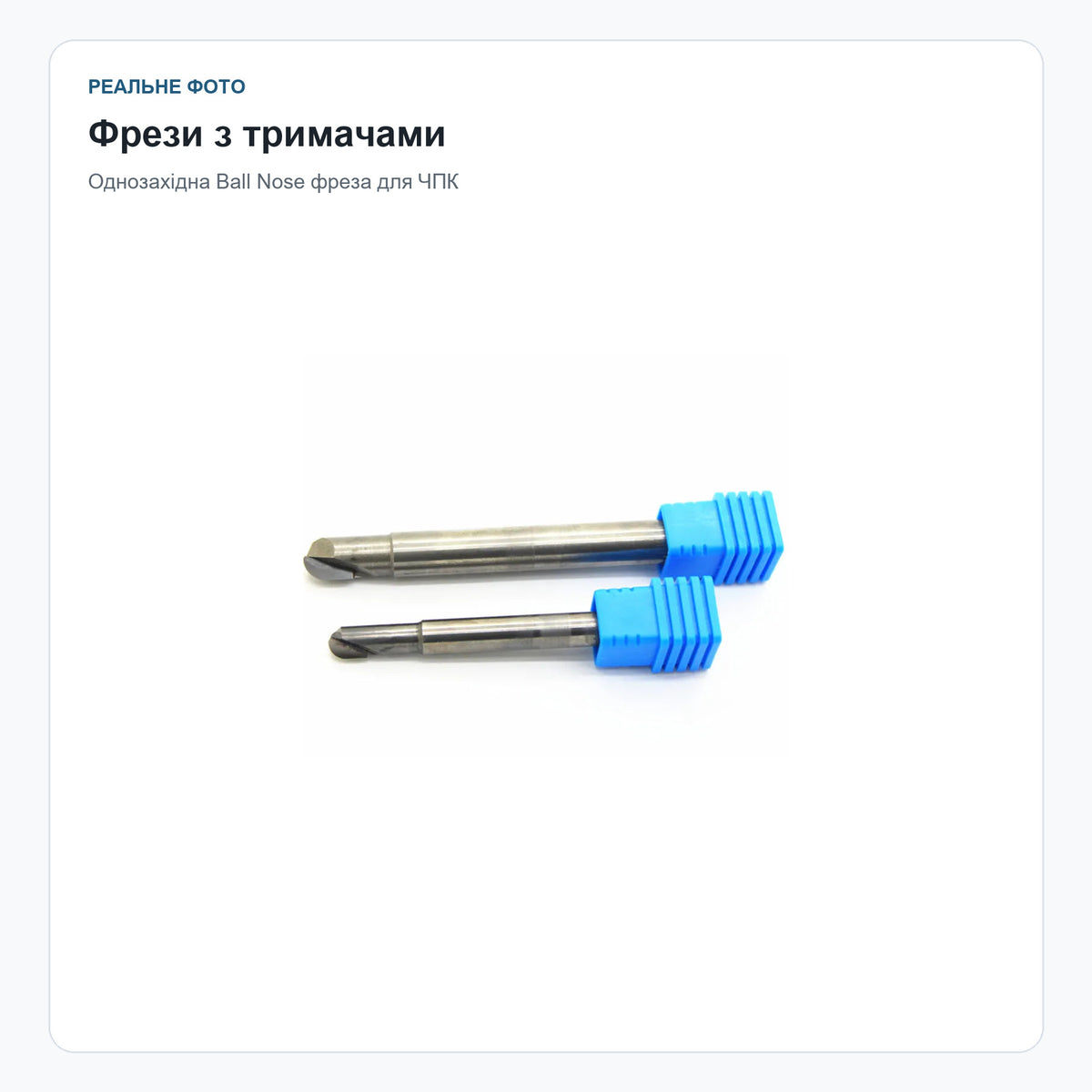

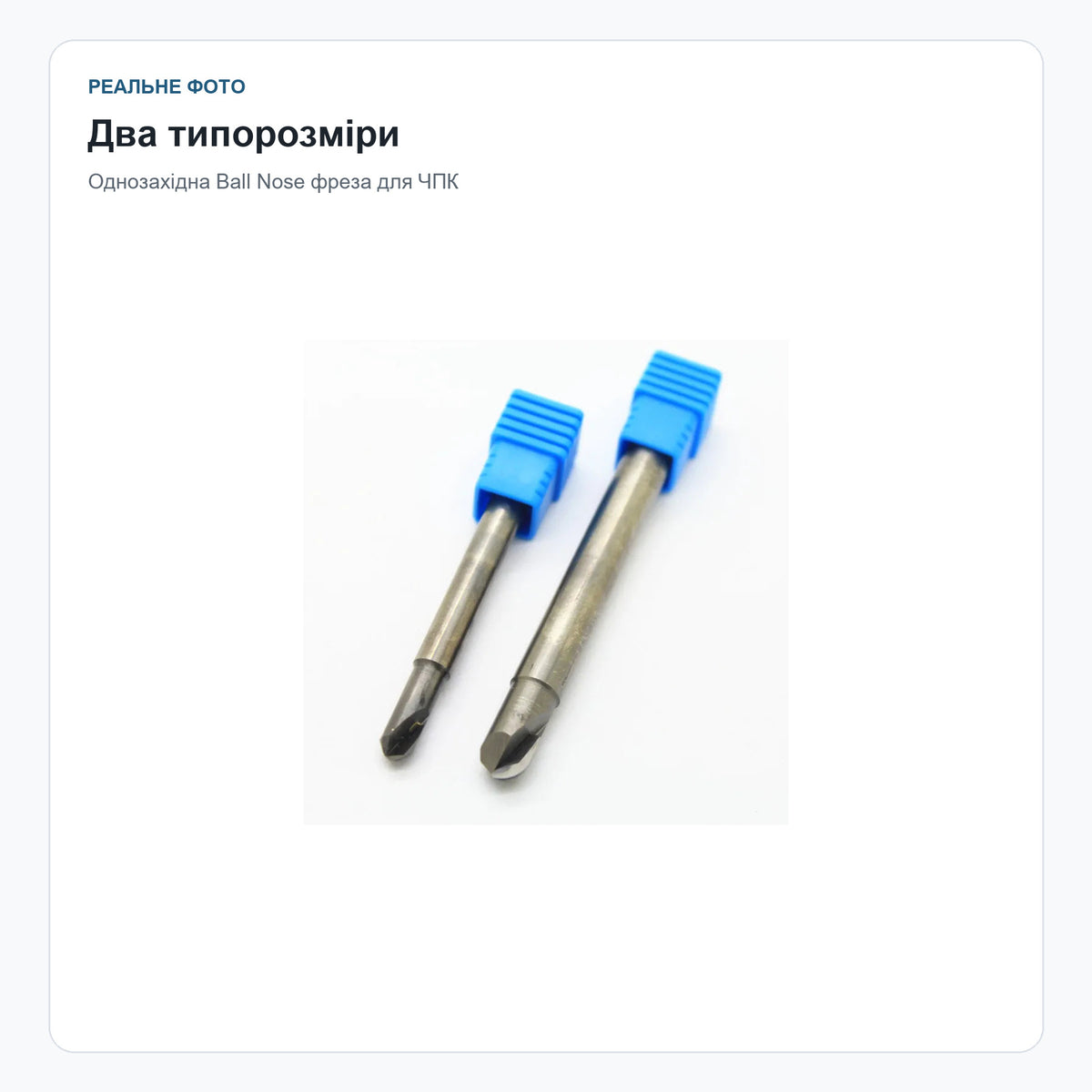

Сферические концевые фрезы с режущей частью PCD и твердосплавным хвостовиком для обработки меди и алюминиевых сплавов. Серия включает одно- и двухканавочные исполнения с разными радиусами и длинами.
Выбор и совместимость

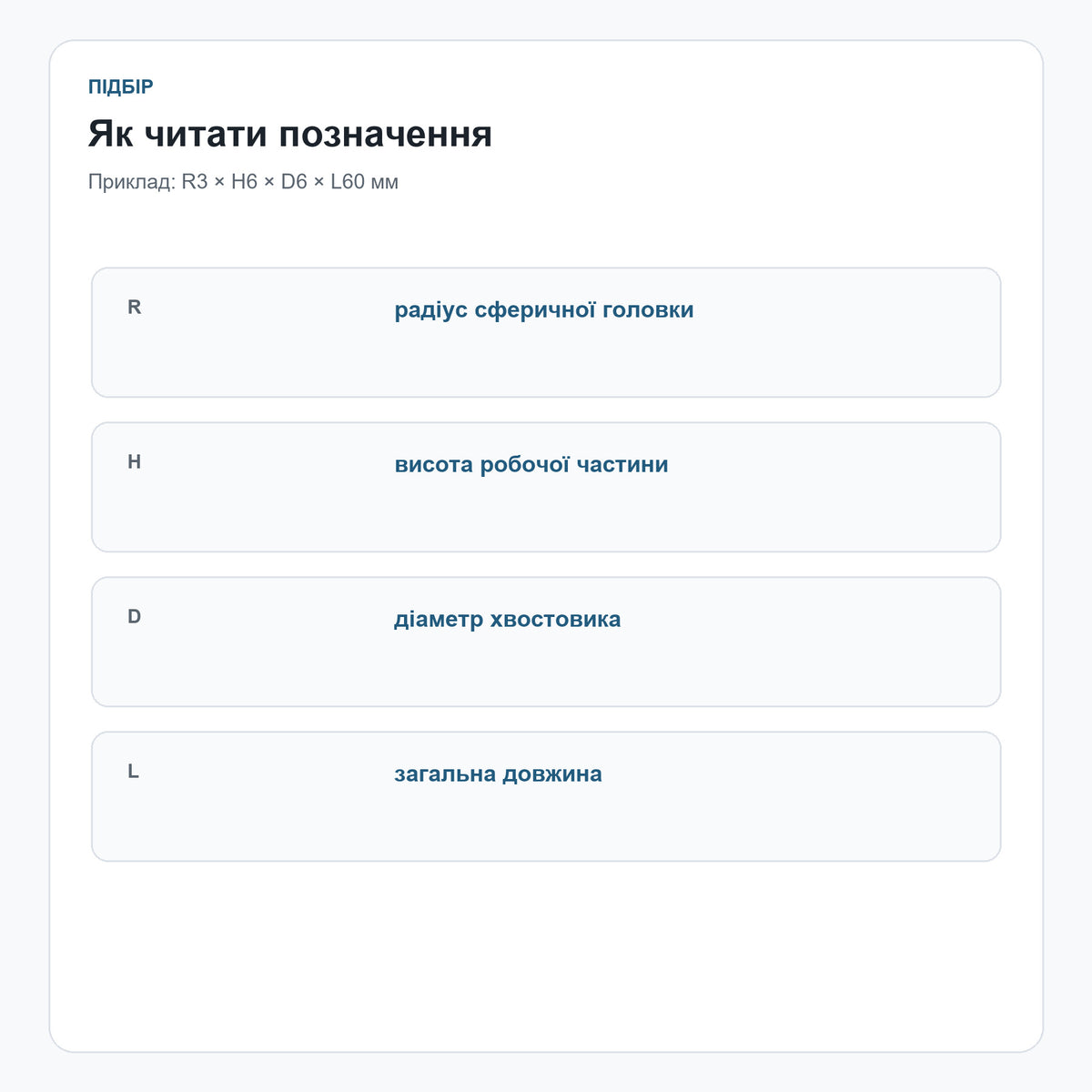

Выберите полное обозначение варианта: R — радиус сферической части, H — рабочая длина, D — диаметр хвостовика, L — общая длина, F — количество канавок. Сверьте все параметры с чертежом выбранного исполнения.
Варианты и характеристики
Размеры в таблице указаны в миллиметрах. Доступны только перечисленные сочетания параметров.
| Вариант | Радиус, мм | Рабочая длина, мм | Хвостовик D, мм | Общая L, мм | Количество канавок |
|---|---|---|---|---|---|
| R0.5 × H3 × D4 × L50 мм · 1F | 0.5 | 3 | 4 | 50 | 1 |
| R0.75 × H3 × D4 × L50 мм · 1F | 0.75 | 3 | 4 | 50 | 1 |

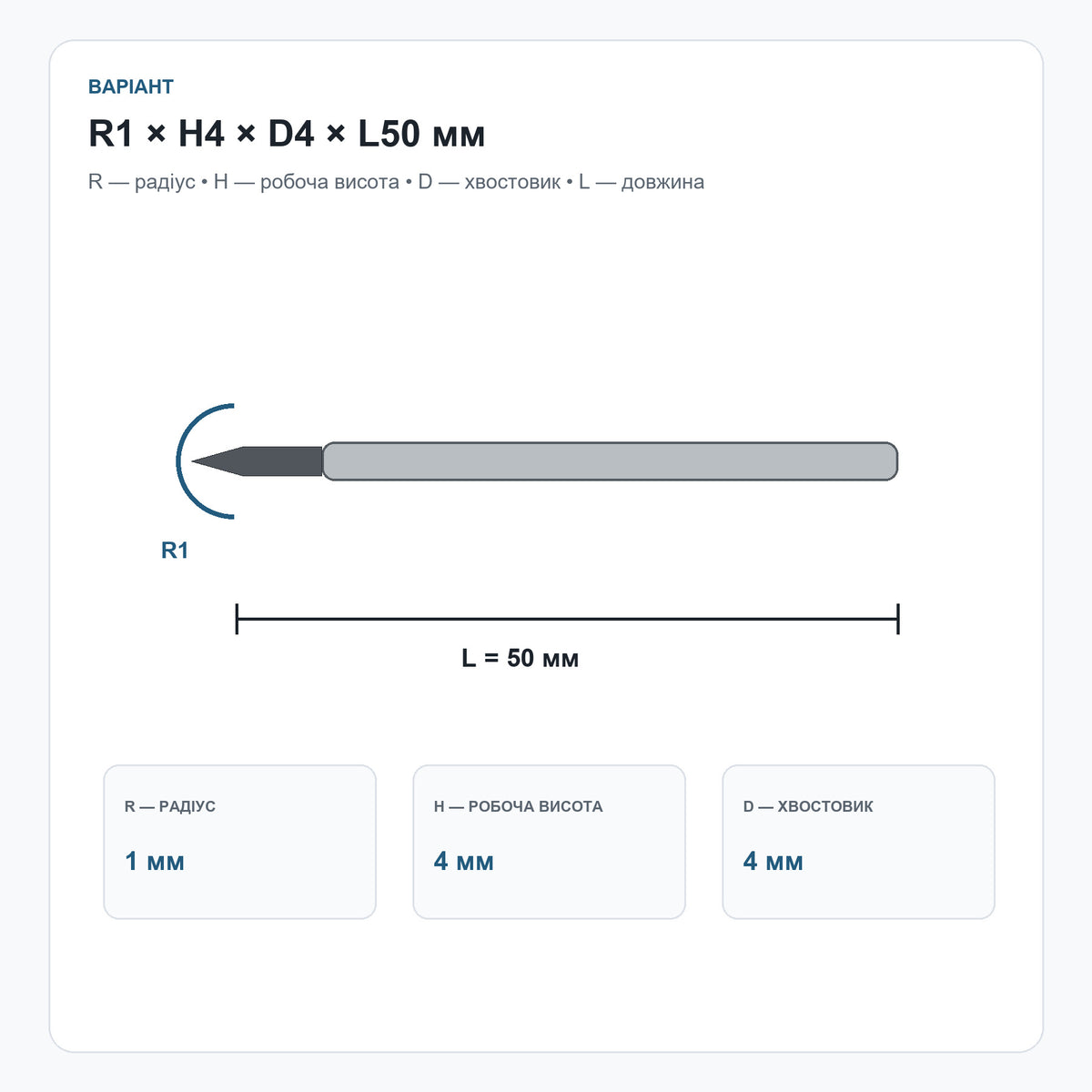

| R1 × H4 × D4 × L50 мм · 1F | 1 | 4 | 4 | 50 | 1 |
| R1.5 × H4 × D4 × L50 мм · 1F | 1.5 | 4 | 4 | 50 | 1 |
| R1.5 × H4 × D6 × L50 мм · 1F | 1.5 | 4 | 6 | 50 | 1 |
| R1.75 × H4 × D4 × L50 мм · 1F | 1.75 | 4 | 4 | 50 | 1 |
| R1.75 × H4 × D6 × L50 мм · 1F | 1.75 | 4 | 6 | 50 | 1 |
| R2.5 × H5 × D4 × L50 мм · 1F | 2.5 | 5 | 4 | 50 | 1 |

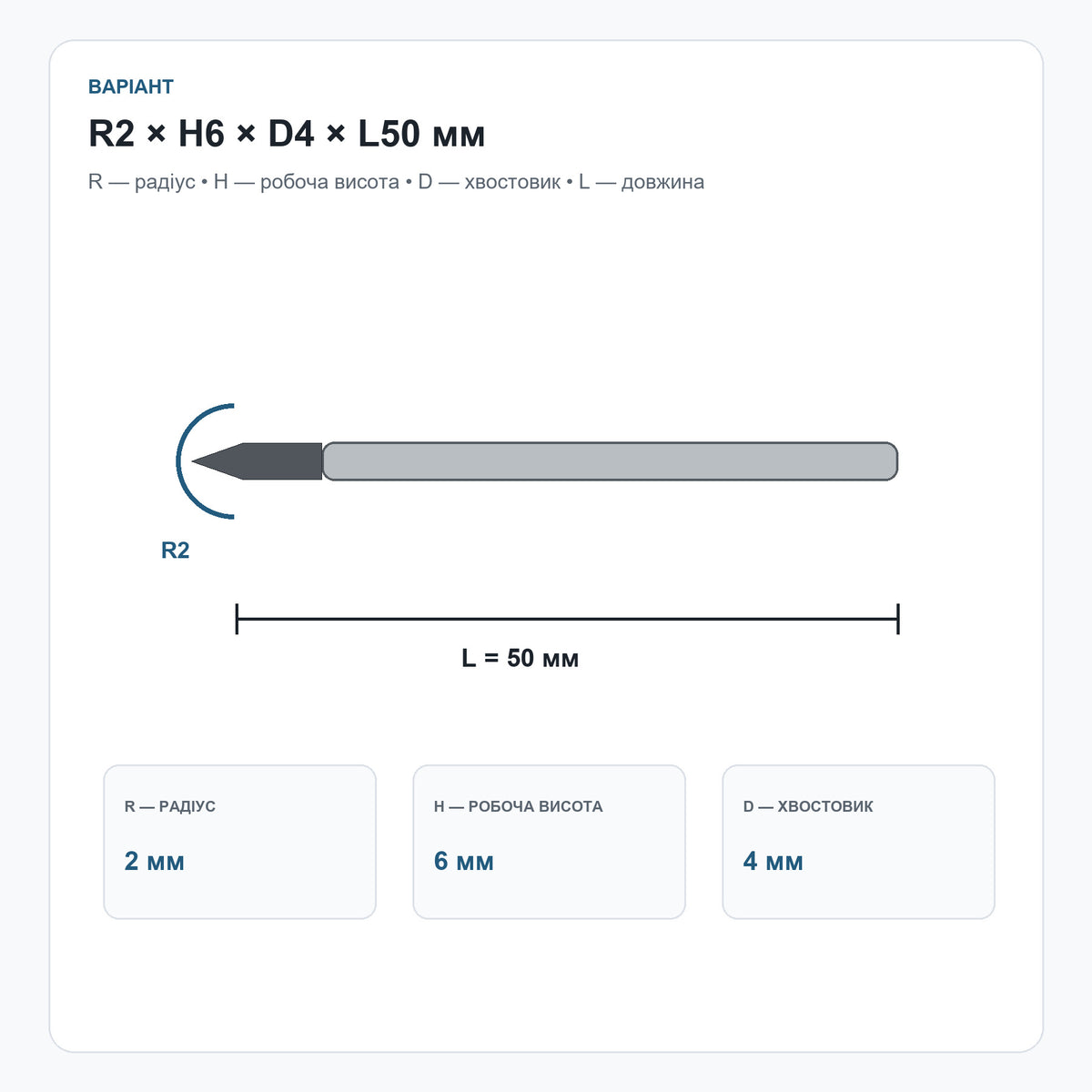

| R2 × H6 × D6 × L50 мм · 1F | 2 | 6 | 6 | 50 | 1 |
| R2.5 × H5 × D6 × L50 мм · 1F | 2.5 | 5 | 6 | 50 | 1 |

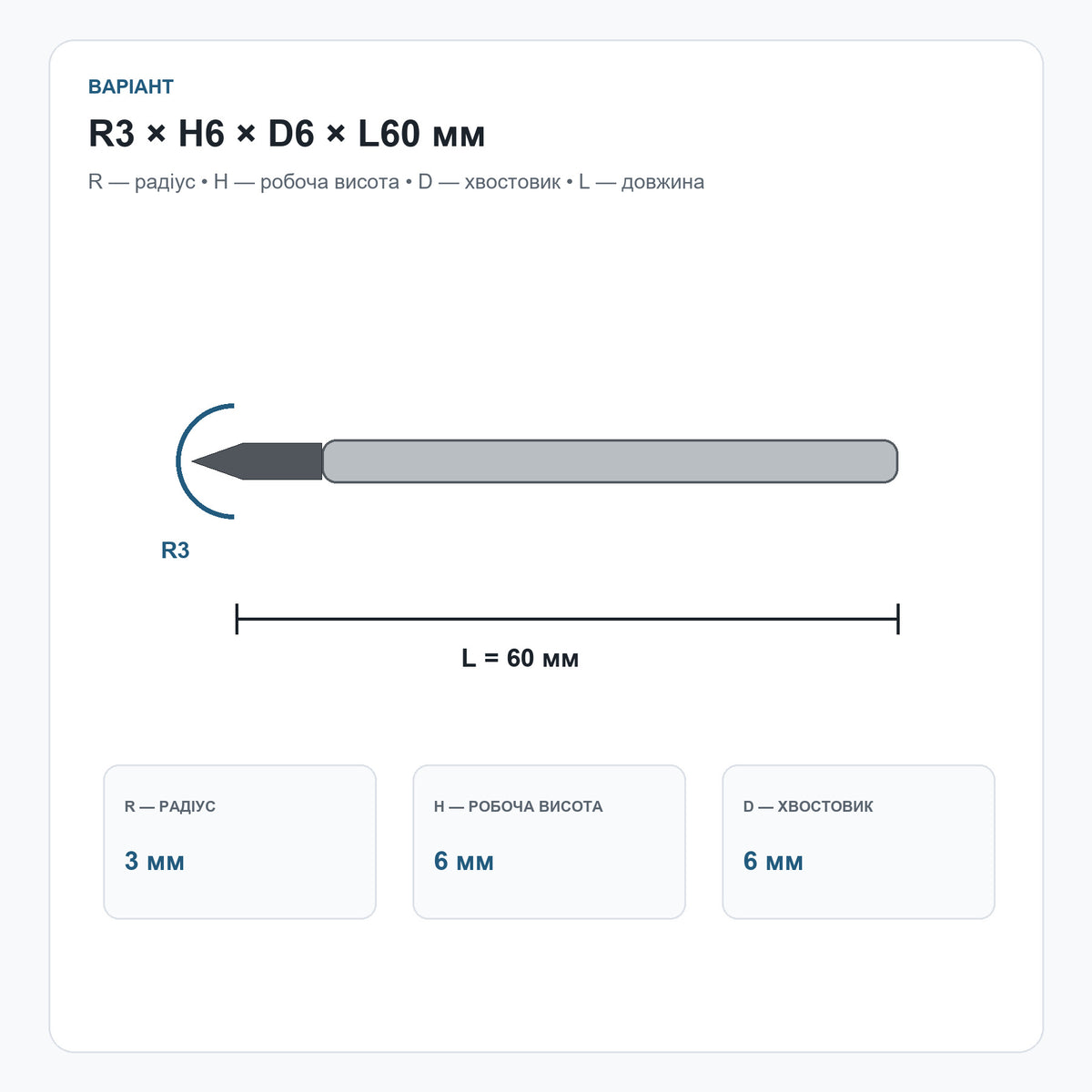

| R3 × H6 × D6 × L50 мм · 1F | 3 | 6 | 6 | 50 | 1 |
| R3 × H8 × D6 × L50 мм · 1F | 3 | 8 | 6 | 50 | 1 |
| R3 × H10 × D6 × L50 мм · 1F | 3 | 10 | 6 | 50 | 1 |
| R3 × H12 × D6 × L50 мм · 1F | 3 | 12 | 6 | 50 | 1 |
| R3 × H15 × D6 × L50 мм · 1F | 3 | 15 | 6 | 50 | 1 |
| R4 × H6 × D8 × L60 мм · 1F | 4 | 6 | 8 | 60 | 1 |

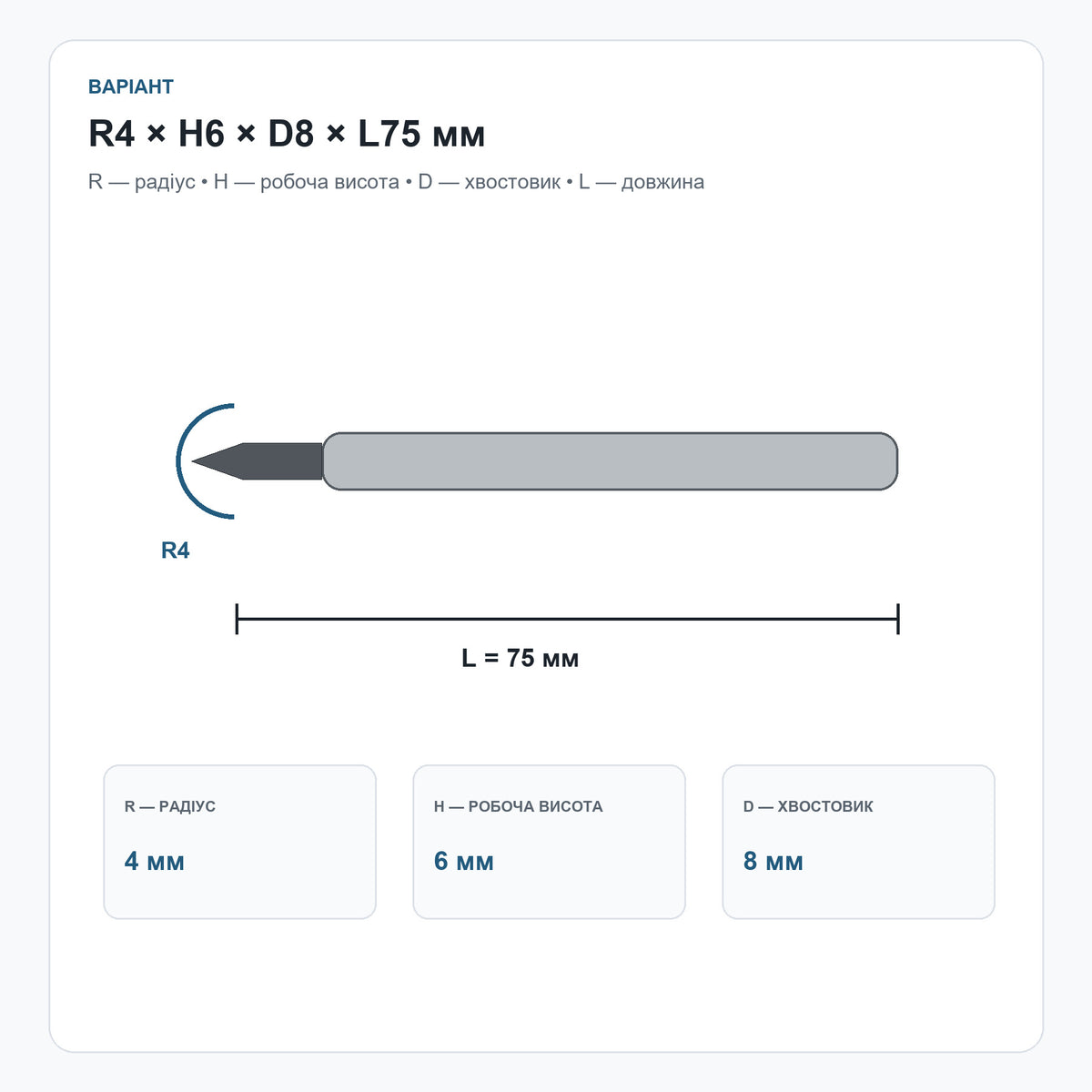

| R4 × H8 × D8 × L60 мм · 1F | 4 | 8 | 8 | 60 | 1 |
| R4 × H10 × D8 × L60 мм · 1F | 4 | 10 | 8 | 60 | 1 |
| R4 × H12 × D8 × L60 мм · 1F | 4 | 12 | 8 | 60 | 1 |
| R4 × H15 × D8 × L60 мм · 1F | 4 | 15 | 8 | 60 | 1 |
| R4 × H20 × D8 × L60 мм · 1F | 4 | 20 | 8 | 60 | 1 |
| R4 × H22 × D8 × L60 мм · 1F | 4 | 22 | 8 | 60 | 1 |

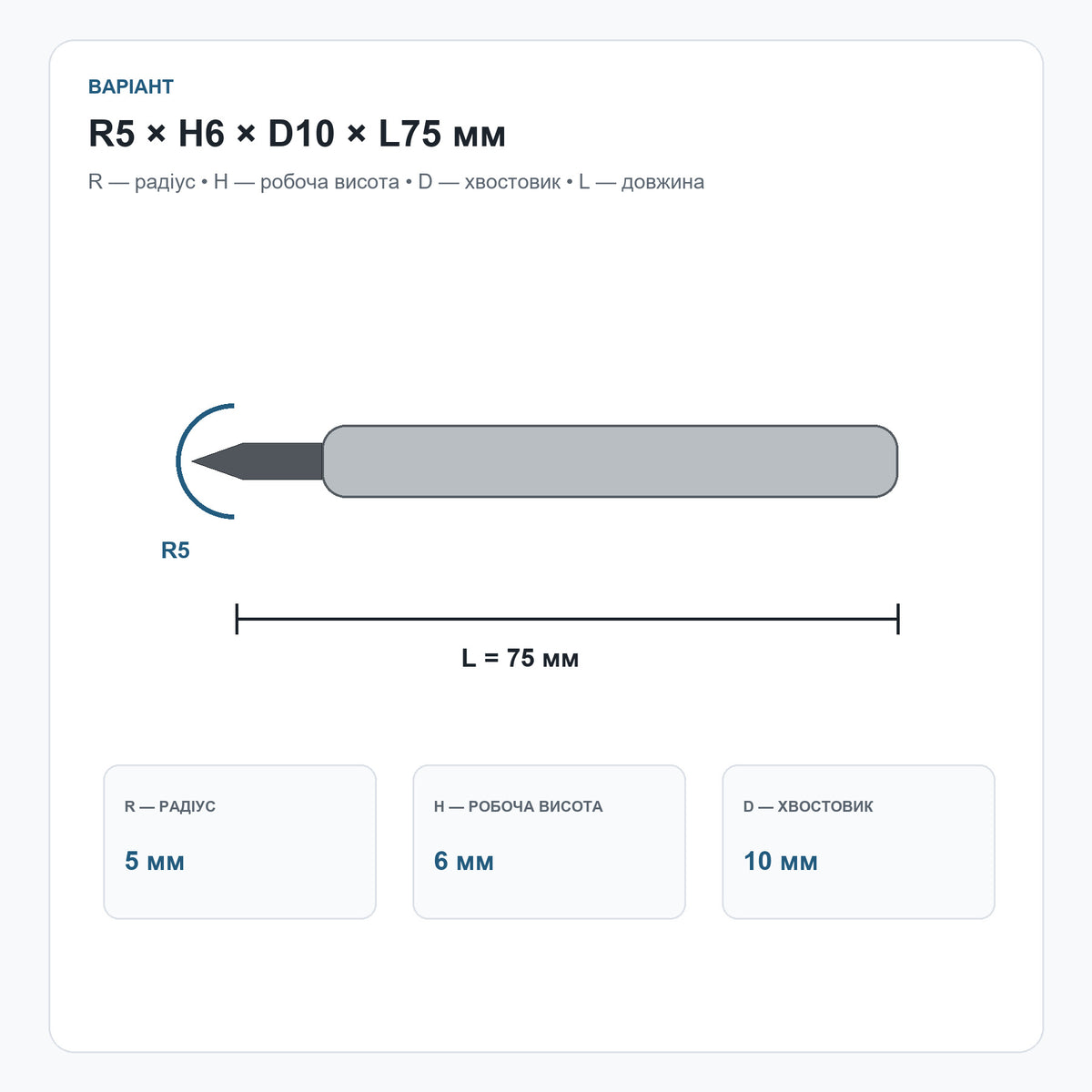

| R5 × H6 × D10 × L75 мм · 1F | 5 | 6 | 10 | 75 | 1 |
| R5 × H8 × D10 × L75 мм · 1F | 5 | 8 | 10 | 75 | 1 |
| R5 × H10 × D10 × L75 мм · 1F | 5 | 10 | 10 | 75 | 1 |
| R5 × H12 × D10 × L75 мм · 1F | 5 | 12 | 10 | 75 | 1 |
| R5 × H15 × D10 × L75 мм · 1F | 5 | 15 | 10 | 75 | 1 |
| R5 × H20 × D10 × L75 мм · 1F | 5 | 20 | 10 | 75 | 1 |
| R5 × H22 × D10 × L75 мм · 1F | 5 | 22 | 10 | 75 | 1 |
| R5 × H25 × D10 × L75 мм · 1F | 5 | 25 | 10 | 75 | 1 |
| R6 × H8 × D12 × L75 мм · 1F | 6 | 8 | 12 | 75 | 1 |
| R6 × H10 × D12 × L75 мм · 1F | 6 | 10 | 12 | 75 | 1 |
| R6 × H12 × D12 × L75 мм · 1F | 6 | 12 | 12 | 75 | 1 |
| R6 × H15 × D12 × L75 мм · 1F | 6 | 15 | 12 | 75 | 1 |
| R6 × H20 × D12 × L75 мм · 1F | 6 | 20 | 12 | 75 | 1 |
| R6 × H22 × D12 × L75 мм · 1F | 6 | 22 | 12 | 75 | 1 |
| R6 × H25 × D12 × L75 мм · 1F | 6 | 25 | 12 | 75 | 1 |
| R6 × H30 × D12 × L75 мм · 1F | 6 | 30 | 12 | 75 | 1 |
| R1.5 × H4 × D6 × L50 мм · 2F | 1.5 | 4 | 6 | 50 | 2 |
| R2 × H4 × D6 × L50 мм · 2F | 2 | 4 | 6 | 50 | 2 |
| R2.5 × H4 × D6 × L50 мм · 2F | 2.5 | 4 | 6 | 50 | 2 |
| R3 × H5 × D6 × L50 мм · 2F | 3 | 5 | 6 | 50 | 2 |
| R3 × H6 × D6 × L50 мм · 2F | 3 | 6 | 6 | 50 | 2 |
| R3 × H8 × D6 × L50 мм · 2F | 3 | 8 | 6 | 50 | 2 |
| R3 × H10 × D6 × L50 мм · 2F | 3 | 10 | 6 | 50 | 2 |
| R3 × H12 × D6 × L50 мм · 2F | 3 | 12 | 6 | 50 | 2 |
| R3 × H15 × D6 × L50 мм · 2F | 3 | 15 | 6 | 50 | 2 |
| R4 × H6 × D8 × L60 мм · 2F | 4 | 6 | 8 | 60 | 2 |
| R4 × H8 × D8 × L60 мм · 2F | 4 | 8 | 8 | 60 | 2 |
| R4 × H10 × D8 × L60 мм · 2F | 4 | 10 | 8 | 60 | 2 |
| R4 × H12 × D8 × L60 мм · 2F | 4 | 12 | 8 | 60 | 2 |
| R4 × H15 × D8 × L60 мм · 2F | 4 | 15 | 8 | 60 | 2 |
| R4 × H20 × D8 × L60 мм · 2F | 4 | 20 | 8 | 60 | 2 |
| R4 × H22 × D8 × L60 мм · 2F | 4 | 22 | 8 | 60 | 2 |
| R5 × H8 × D10 × L75 мм · 2F | 5 | 8 | 10 | 75 | 2 |
| R5 × H12 × D10 × L75 мм · 2F | 5 | 12 | 10 | 75 | 2 |
| R5 × H15 × D10 × L75 мм · 2F | 5 | 15 | 10 | 75 | 2 |
| R5 × H20 × D10 × L75 мм · 2F | 5 | 20 | 10 | 75 | 2 |
| R5 × H22 × D10 × L75 мм · 2F | 5 | 22 | 10 | 75 | 2 |
| R5 × H25 × D10 × L75 мм · 2F | 5 | 25 | 10 | 75 | 2 |
| R6 × H8 × D12 × L75 мм · 2F | 6 | 8 | 12 | 75 | 2 |
| R6 × H10 × D12 × L75 мм · 2F | 6 | 10 | 12 | 75 | 2 |
| R6 × H12 × D12 × L75 мм · 2F | 6 | 12 | 12 | 75 | 2 |
| R6 × H15 × D12 × L75 мм · 2F | 6 | 15 | 12 | 75 | 2 |
| R6 × H22 × D12 × L75 мм · 2F | 6 | 22 | 12 | 75 | 2 |
| R6 × H25 × D12 × L75 мм · 2F | 6 | 25 | 12 | 75 | 2 |
| R6 × H30 × D12 × L75 мм · 2F | 6 | 30 | 12 | 75 | 2 |
| R3 × H6 × D6 × L100 мм · 1F | 3 | 6 | 6 | 100 | 1 |
| R4 × H6 × D8 × L100 мм · 1F | 4 | 6 | 8 | 100 | 1 |
| R5 × H6 × D10 × L100 мм · 1F | 5 | 6 | 10 | 100 | 1 |
| R6 × H8 × D12 × L100 мм · 1F | 6 | 8 | 12 | 100 | 1 |
| R3 × H6 × D6 × L100 мм · 2F | 3 | 6 | 6 | 100 | 2 |
| R4 × H6 × D8 × L100 мм · 2F | 4 | 6 | 8 | 100 | 2 |
| R5 × H6 × D10 × L100 мм · 2F | 5 | 6 | 10 | 100 | 2 |
| R6 × H8 × D12 × L100 мм · 2F | 6 | 8 | 12 | 100 | 2 |
Важные примечания

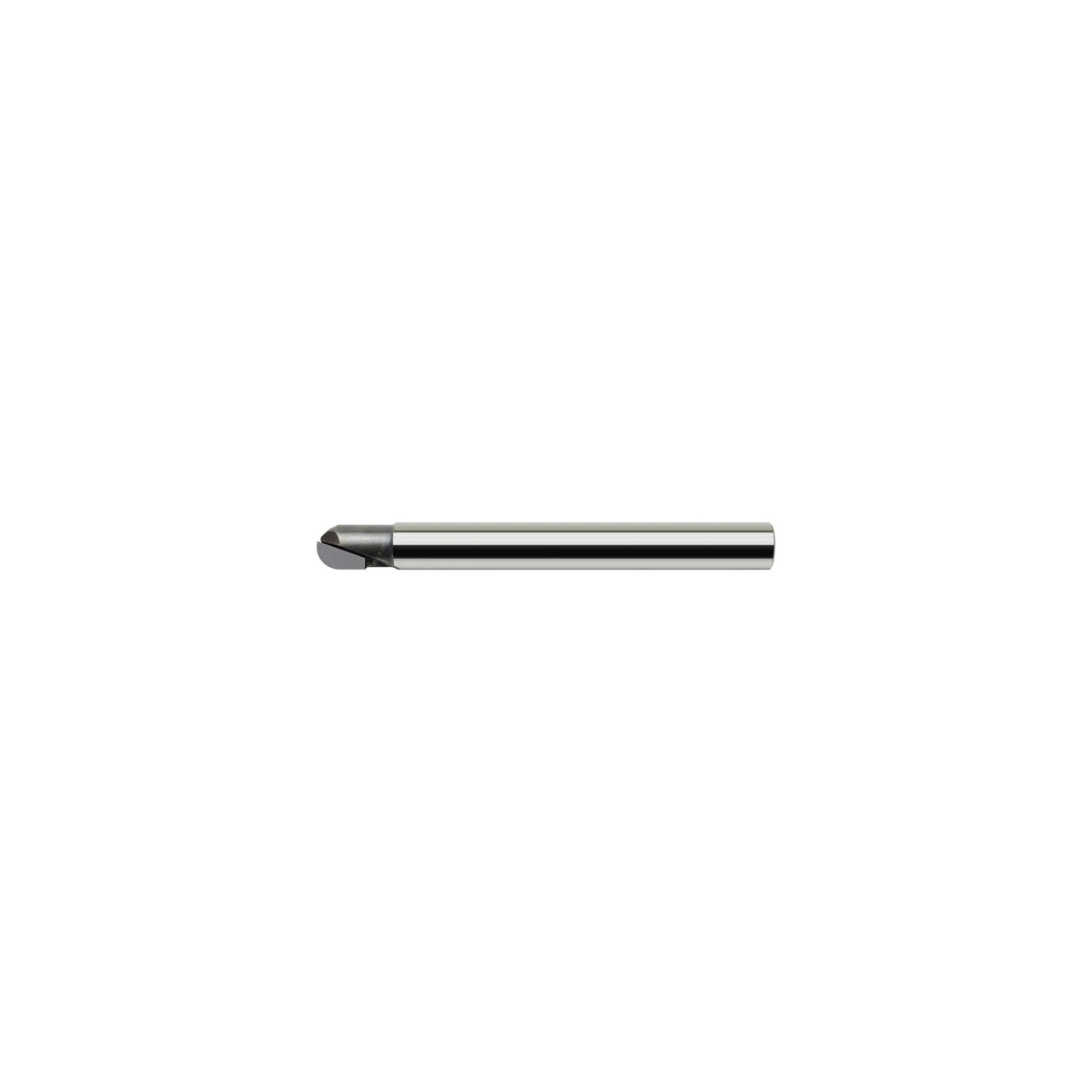

Главное фото представляет серию без привязки к одному размеру. После выбора варианта используйте его собственное размерное изображение. Услуги переточки и индивидуального изготовления в эту карточку не включены.
