Повнопрофільні різьбофрези серії G
Повнопрофільні різьбофрези серії G
Якщо не знайшли потрібний розмір, напишіть нам або зателефонуйте. Контакти
Неможливо завантажити інформацію про доступність самовивезення
Про серію
Повнопрофільні різьбофрези серії G. Один інструмент точного обраного виконання для різьбофрезерування на верстатах із ЧПК.
Вибір і сумісність
Оберіть виконання за повним позначенням у таблиці та перемикачі варіантів. Зіставте профіль і крок різьби, хвостовик та доступну робочу довжину з вашою операцією. Різні стандарти різьби не вважаються взаємозамінними.
Варіанти та характеристики

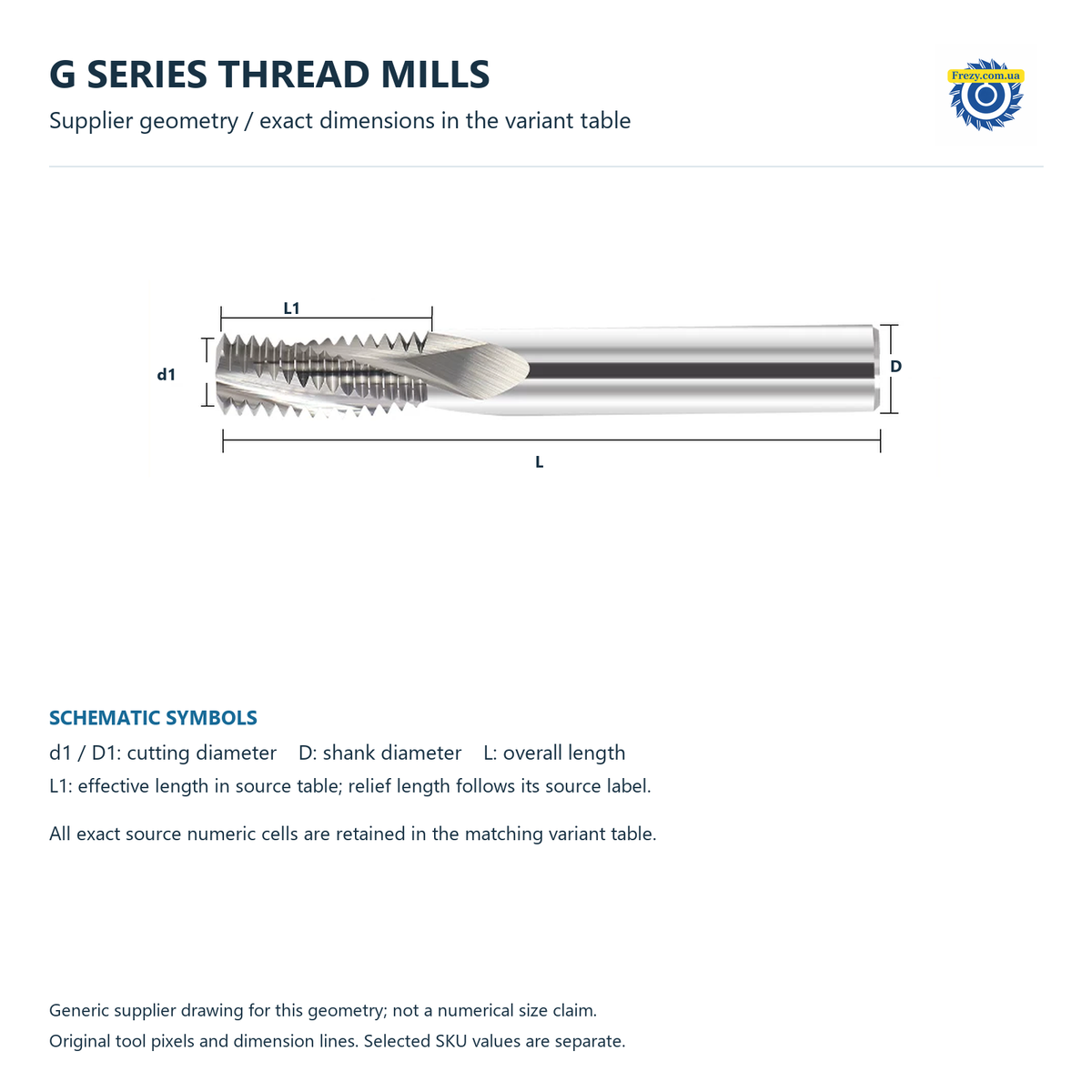

Позначення розмірів відповідають схемі серії. Кількість профільних зубців і кількість різальних канавок — різні характеристики. Для непідтвердженого параметра в таблиці наведено окрему примітку.
| Виконання | Різьба | Крок за схемою | Ріжучий d1, мм | Ріжуча довжина L1, мм | Хвостовик D, мм | Загальна L, мм | Кількість канавок |
|---|---|---|---|---|---|---|---|

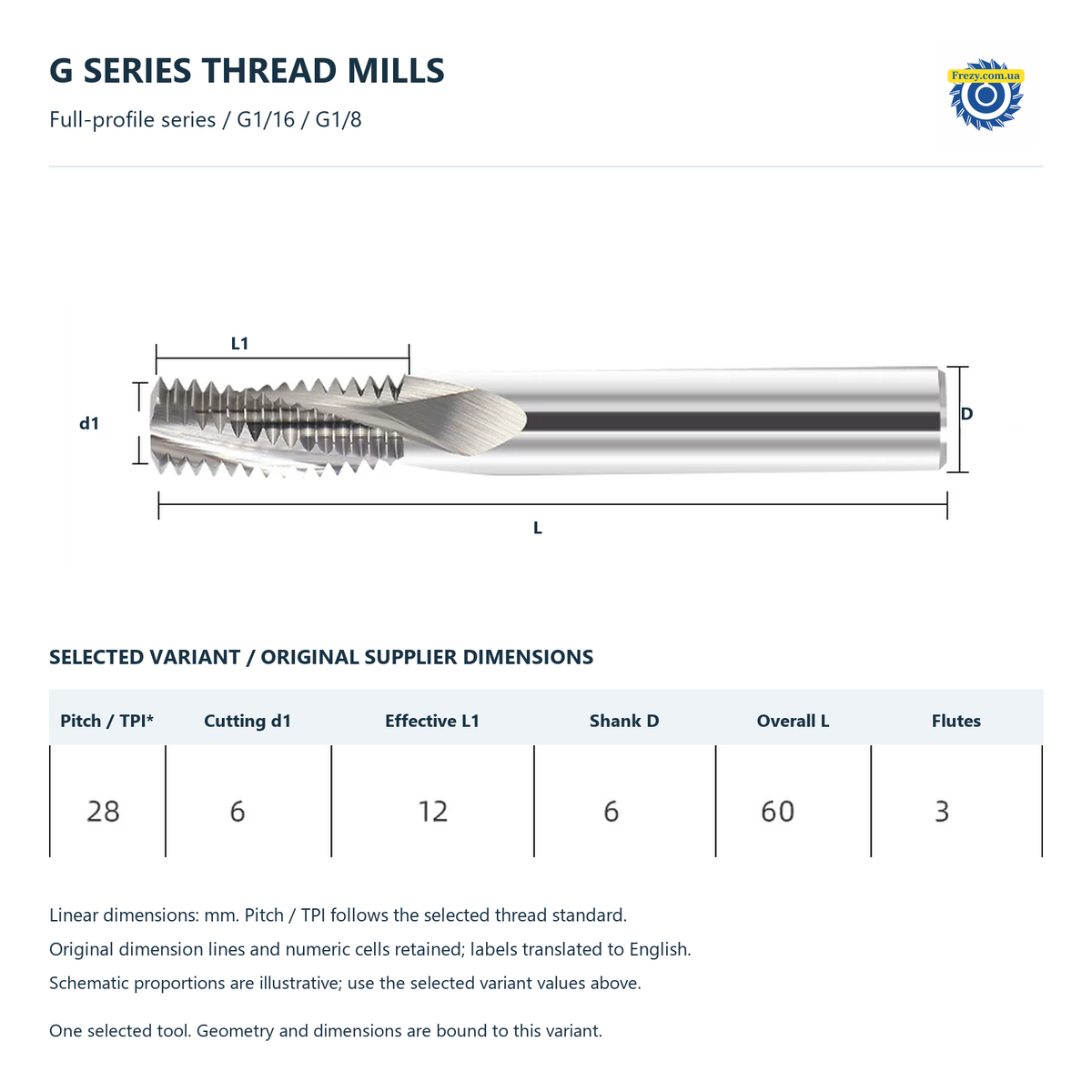

| G1/16 G1/8 ріжуча довжина12хвостовик6для алюмінію | G1/16 / G1/8 | 28 | 6 | 12 | 6 | 60 | 3 |
| G1/8ріжуча довжина12хвостовик8для алюмінію | G1/8 | 28 | 8 | 12 | 8 | 60 | 3 |
| G1/4ріжуча довжина18хвостовик8для алюмінію | G1/4 | 19 | 8 | 18 | 8 | 60 | 3 |
| G1/4 G3/8 ріжуча довжина15хвостовик10для алюмінію | G1/4 / G3/8 | 19 | 10 | 15 | 10 | 75 | 4 |
| G3/8ріжуча довжина22хвостовик12для алюмінію | G3/8 | 19 | 12 | 22 | 12 | 75 | 4 |
| G3/8 ріжуча довжина22хвостовик14для алюмінію | G3/8 | 19 | 14 | 22 | 14 | 90 | 4 |
| G1/2 G5/8 G3/4ріжуча довжина30хвостовик16для алюмінію | G1/2 / G5/8 / G3/4 | 14 | 16 | 30 | 16 | 90 | 4 |

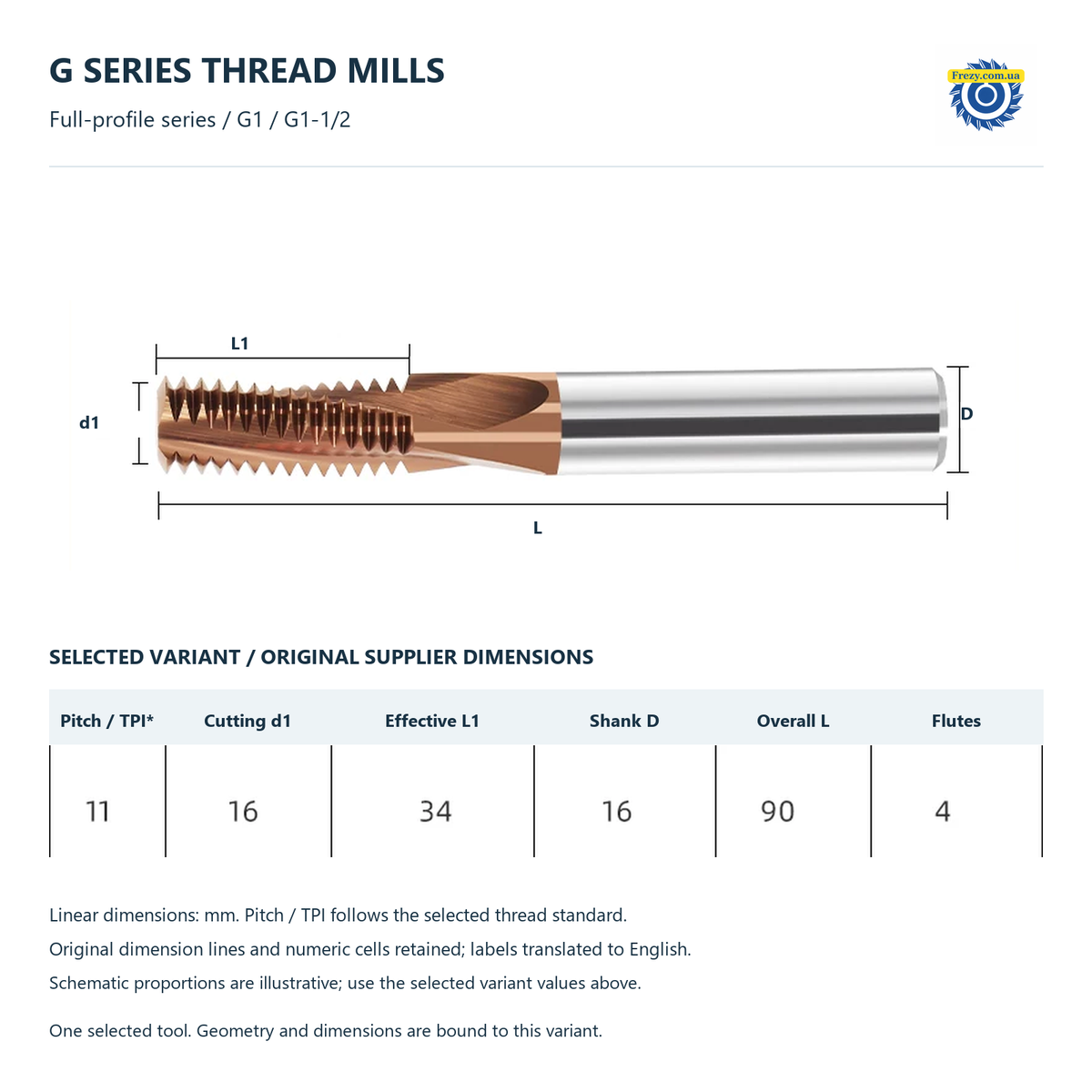

| G1 G1-1/2ріжуча довжина34хвостовик16для алюмінію | G1 / G1-1/2 | 11 | 16 | 34 | 16 | 90 | 4 |

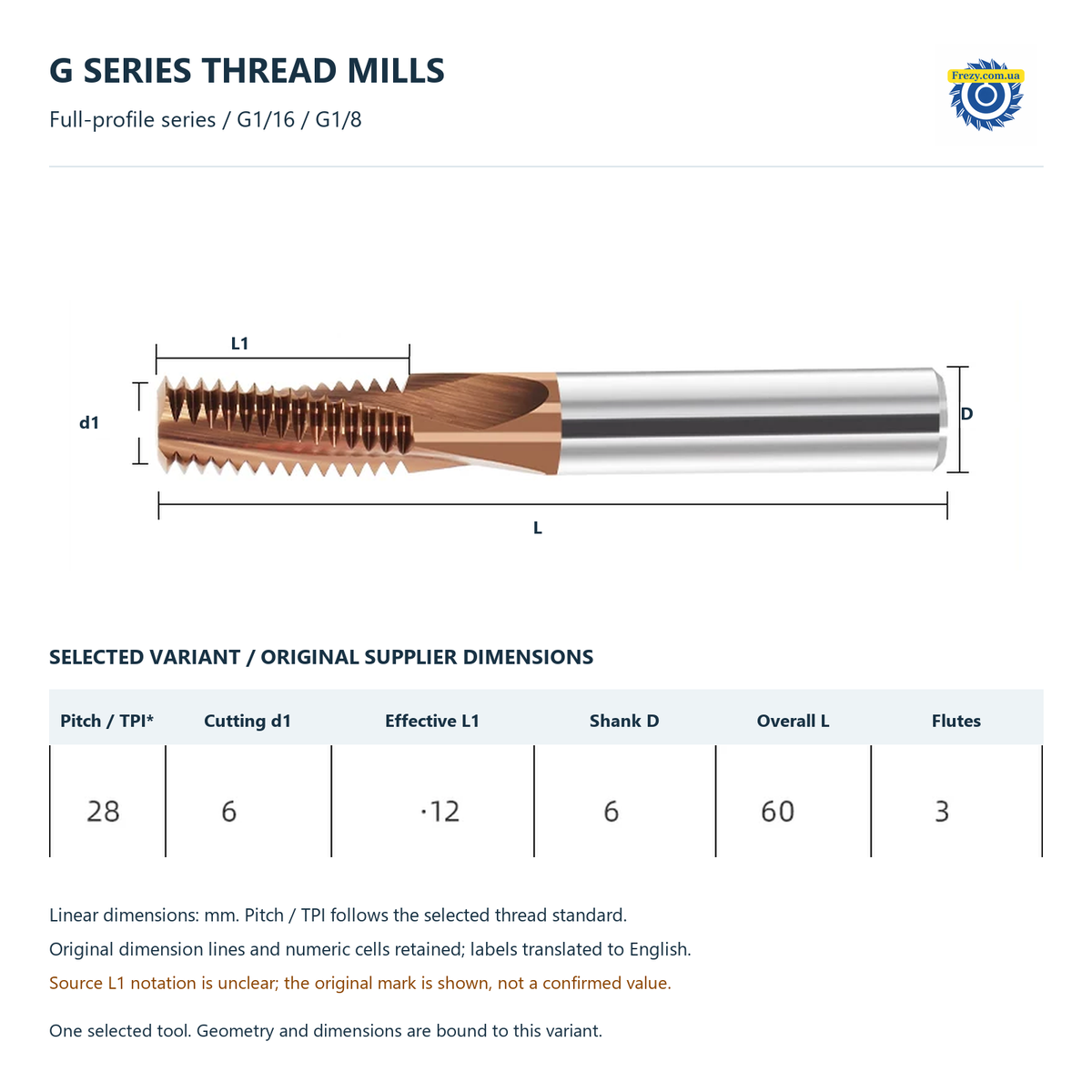

| G1/16 G1/8 ріжуча довжина12хвостовик6для сталі | G1/16 / G1/8 | 28 | 6 | Не підтверджено | 6 | 60 | 3 |
| G1/8ріжуча довжина12хвостовик8для сталі | G1/8 | 28 | 8 | 12 | 8 | 60 | 3 |
| G1/4ріжуча довжина18хвостовик8для сталі | G1/4 | 19 | 8 | 18 | 8 | 60 | 3 |
| G1/4 G3/8 ріжуча довжина15хвостовик10для сталі | G1/4 / G3/8 | 19 | 10 | 15 | 10 | 75 | 4 |
| G3/8ріжуча довжина22хвостовик12для сталі | G3/8 | 19 | 12 | 22 | 12 | 75 | 4 |
| G3/8 ріжуча довжина22хвостовик14для сталі | G3/8 | 19 | 14 | 22 | 14 | 90 | 4 |
| G1/2 G5/8 G3/4ріжуча довжина30хвостовик16для сталі | G1/2 / G5/8 / G3/4 | 14 | 16 | 30 | 16 | 90 | 4 |
| G1 G1-1/2ріжуча довжина34хвостовик16для сталі | G1 / G1-1/2 | 11 | 16 | 34 | 16 | 90 | 4 |

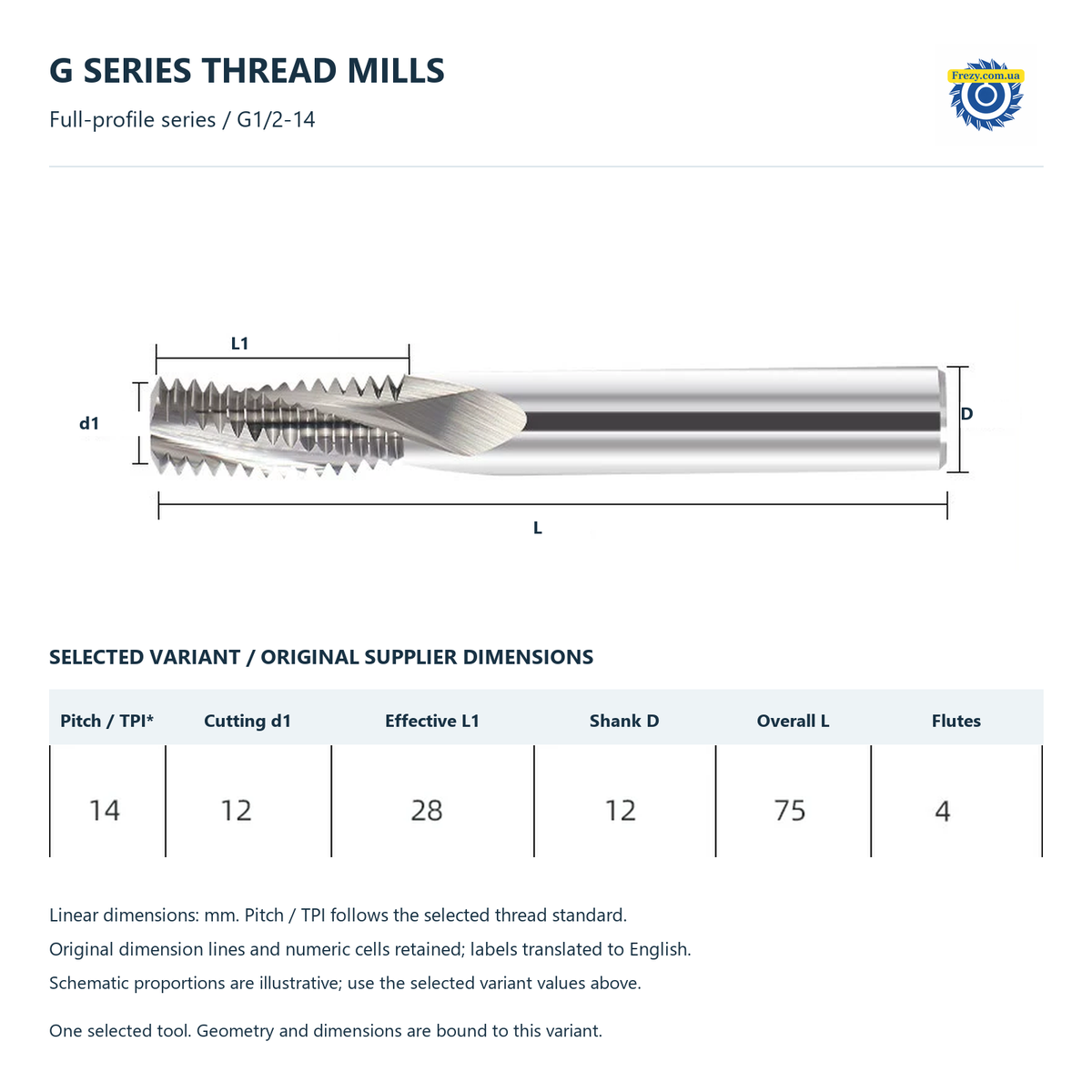

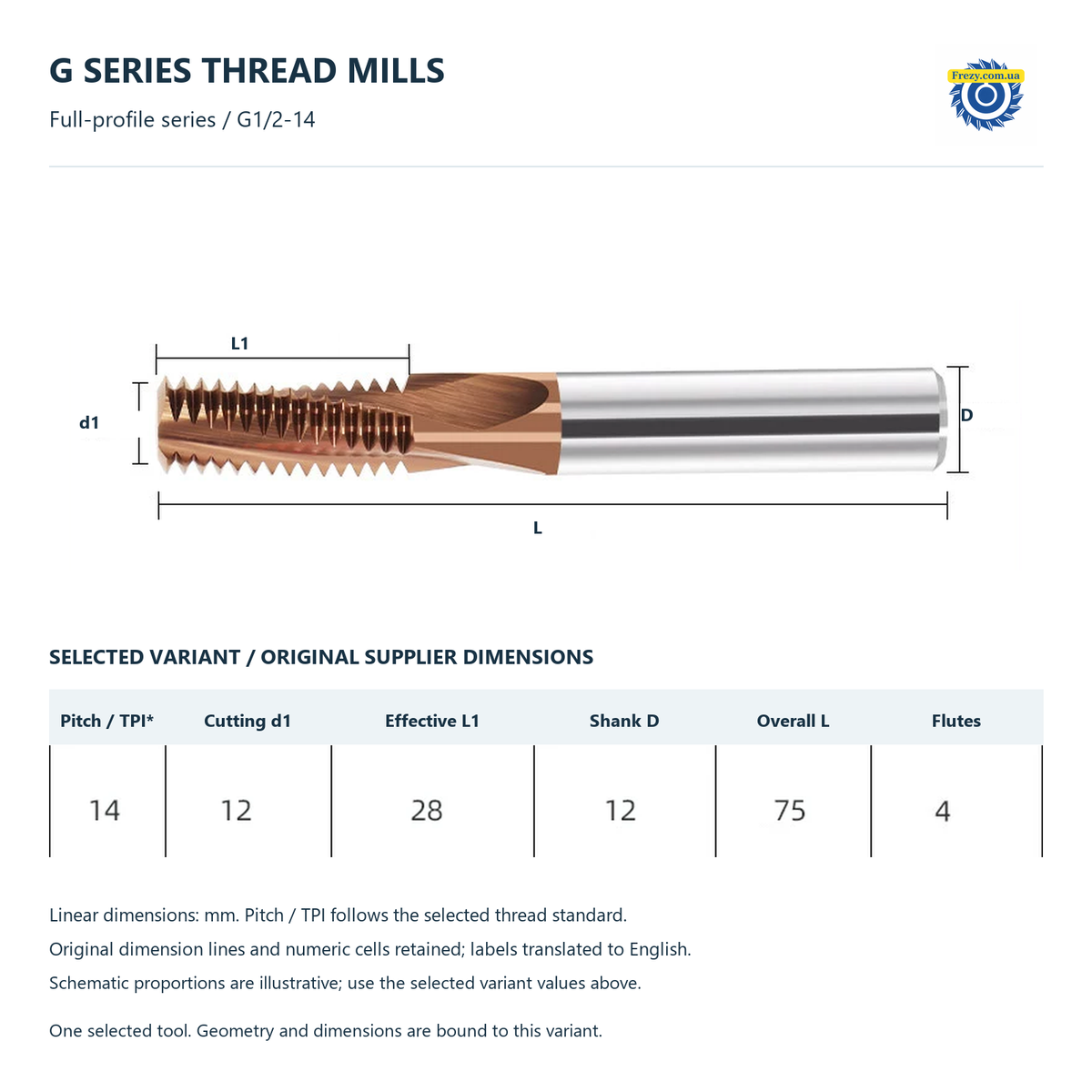

| G1/2-14 D12*28*75*4Tдля сталі | G1/2-14 | 14 | 12 | 28 | 12 | 75 | 4 |
| G1/2-14 D12*28*75*4Tдля алюмінію | G1/2-14 | 14 | 12 | 28 | 12 | 75 | 4 |
Важливі примітки

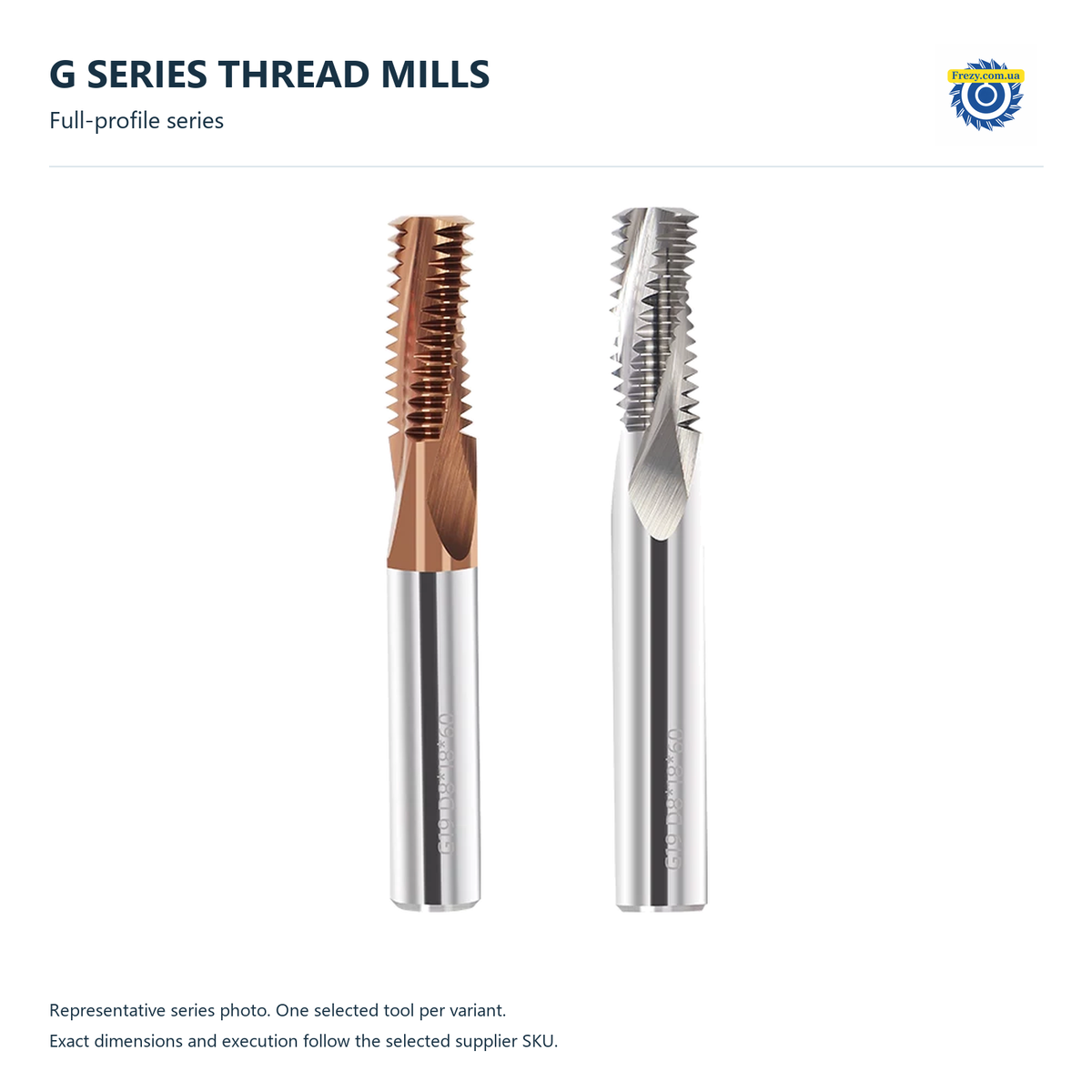

Ціна за один обраний інструмент. Під замовлення; строк постачання уточнює менеджер. Фото серії є представницьким: точні розміри та виконання дивіться у відповідному рядку таблиці.
