Токарні пластини твердосплавні — змінні карбідні пластини для токарної обробки

Пластини для нержавіючої сталі: CCMT, DNMG, VBMT, CNMG, VCMT, WNMG, TCMT

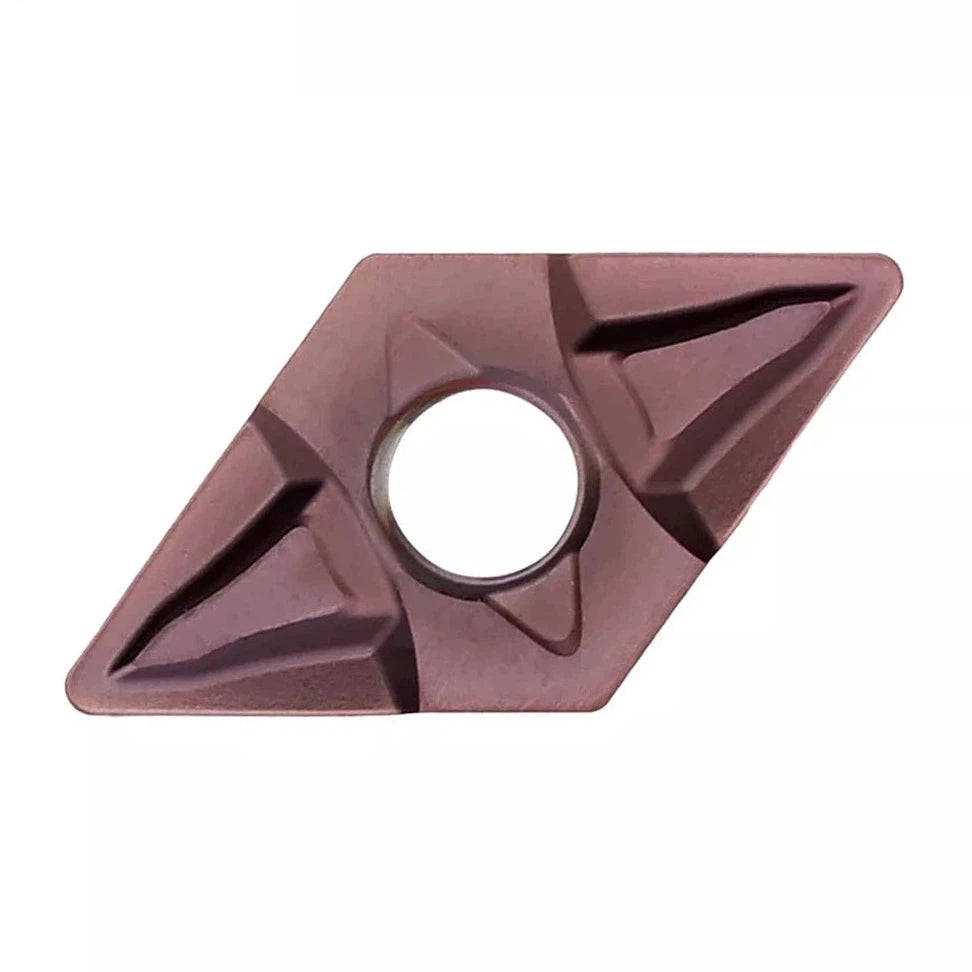

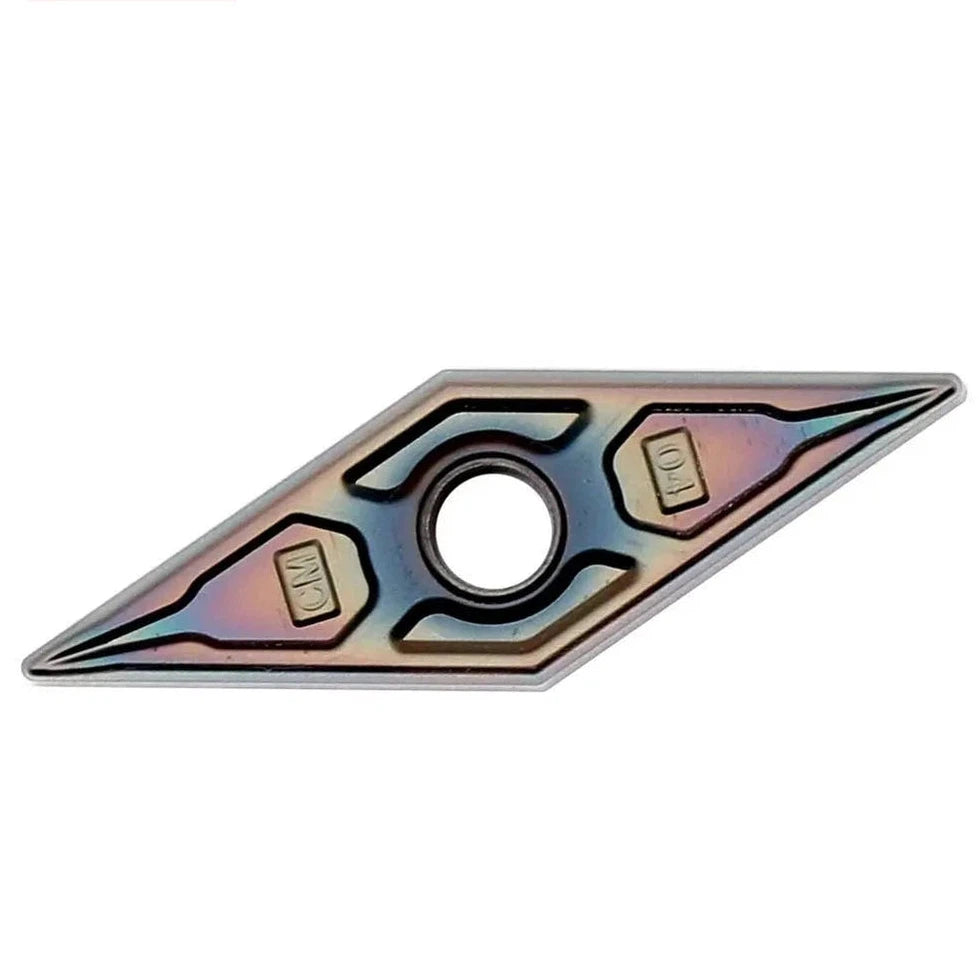

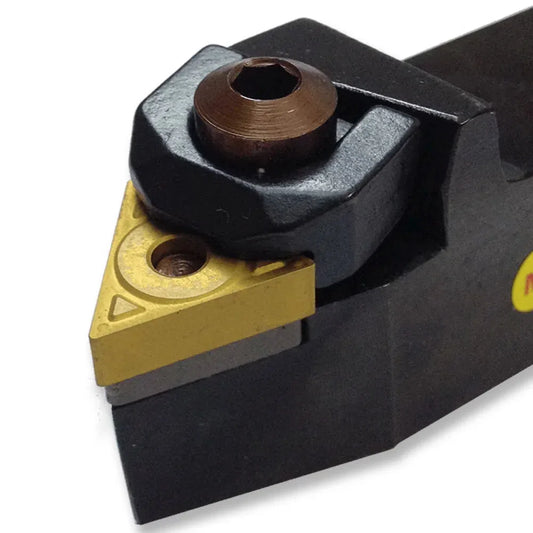

Найбільша частина асортименту — пластини, адаптовані до обробки нержавіючої сталі. На сторінці представлені форми CCMT060204, DNMG 1504, VBMT 110304 та 160408 (марка ZP152), CNMG 1204, VCMT 160404 (ZP152), WNMG 080408 та 080412 (марка HQ-ZN60), TCMT, а також прорізна пластина TGF32L ZP15 трикутної форми. Для тих самих матеріалів є тримачі: CTPA10FRN, CTPA20FRN, CTPA FLN, CTPW 42R200/42R250CU15R та TKF12R150/TKF12R200 — вони підібрані парами до відповідних пластин, тому при замовленні можна вибрати одразу комплект.

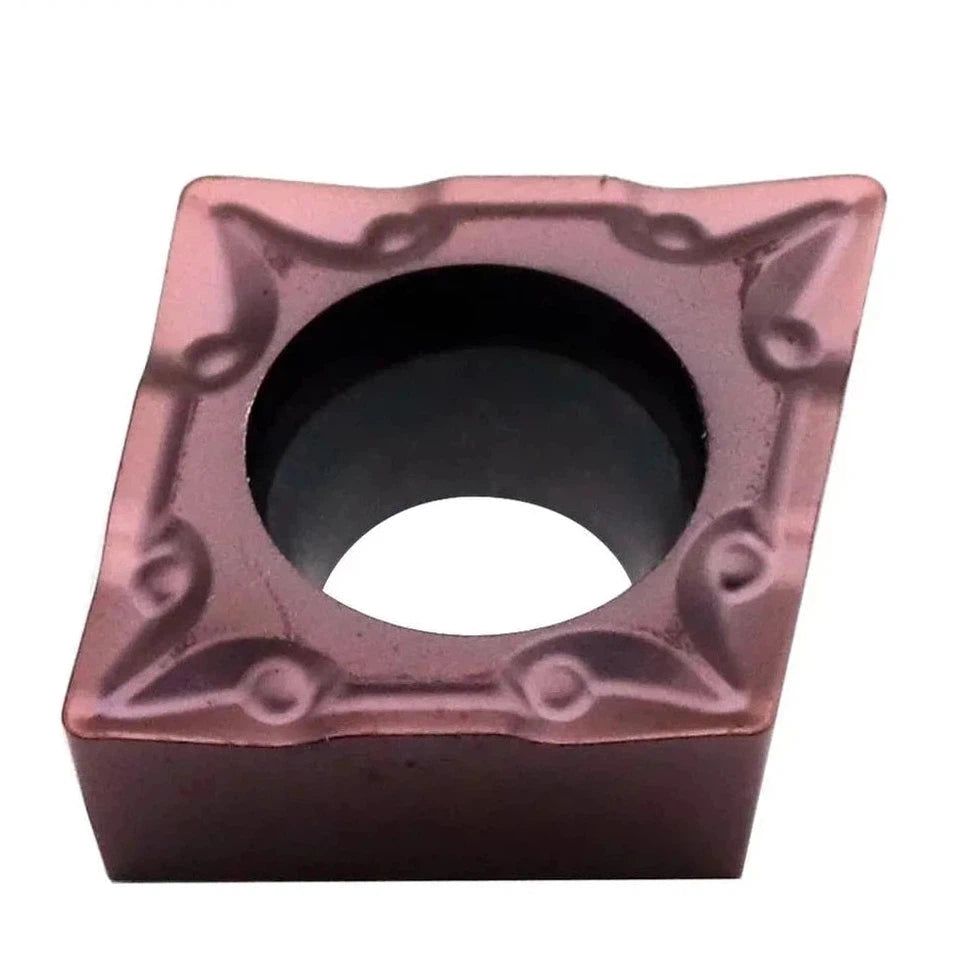

Пластина CCMT060204 продається поштучно та пакетами по 10 штук. Більшість решти позицій — пакети по 10 штук, що зручно для серійної роботи на ЧПУ.

Пластини для титану та твердих сталей: CNMG, TNMG, VNMG, SNMG

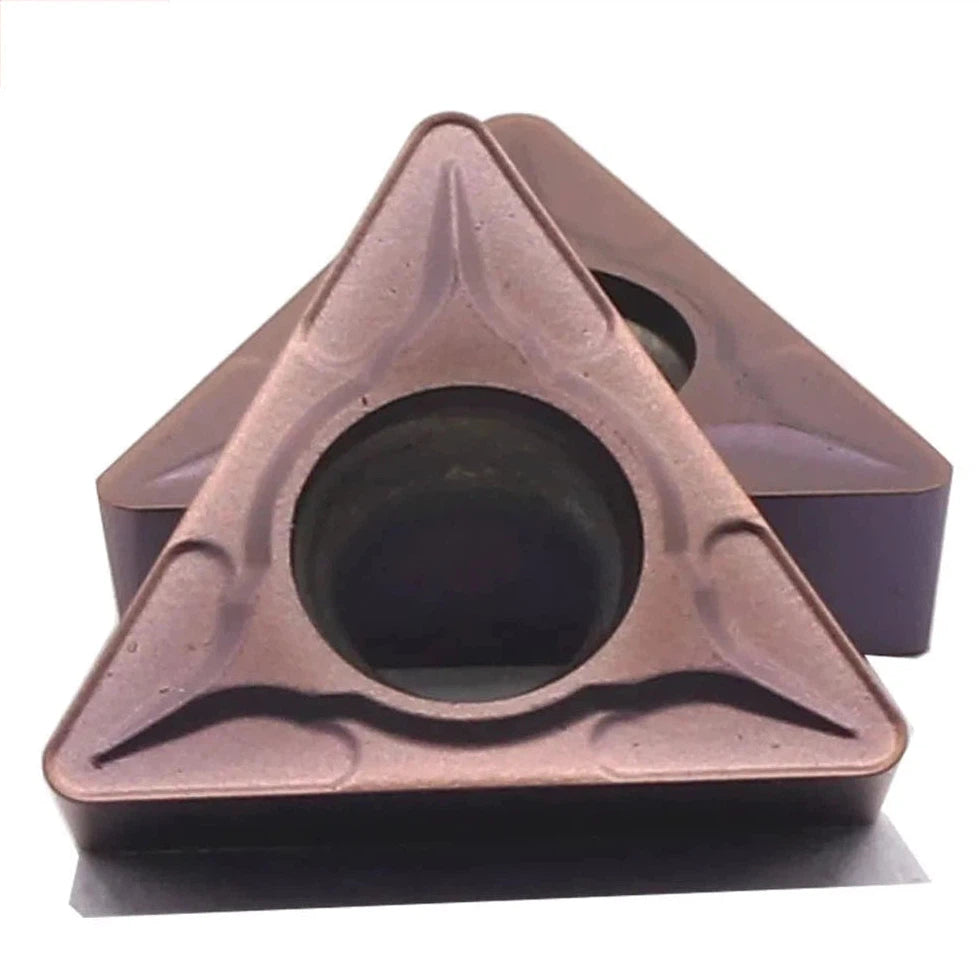

Окрему групу складають пластини, призначені для титану та загартованих сталей. Це CNMG карбідна (10 шт.), TNMG 160404/160408 у виконаннях GM, MA, MQ, MS (10 шт.), VNMG 160404-08 (10 шт.) та SNMG 1204 04/08 — остання також заявлена для чавуну. Пластина WNMG080408 та WNMG080404 у виконаннях GM, HQ, MT доступні як у версіях для нержавіючої сталі, так і для сталі ЧПУ загалом, що дозволяє використовувати один тримач при зміні оброблюваного матеріалу.

Пластини для алюмінію та міді: CCGT, VCGT, WBGT, TCGT

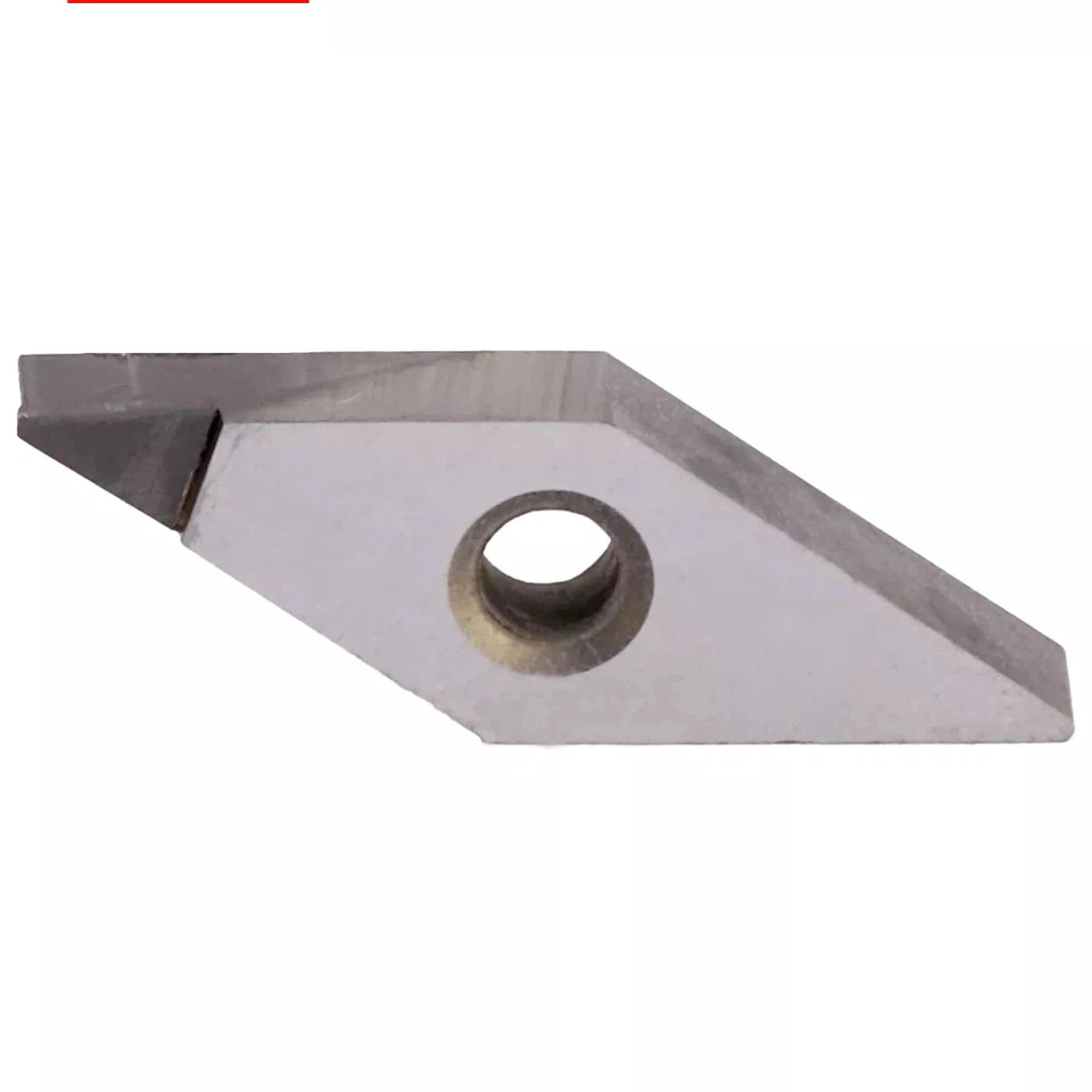

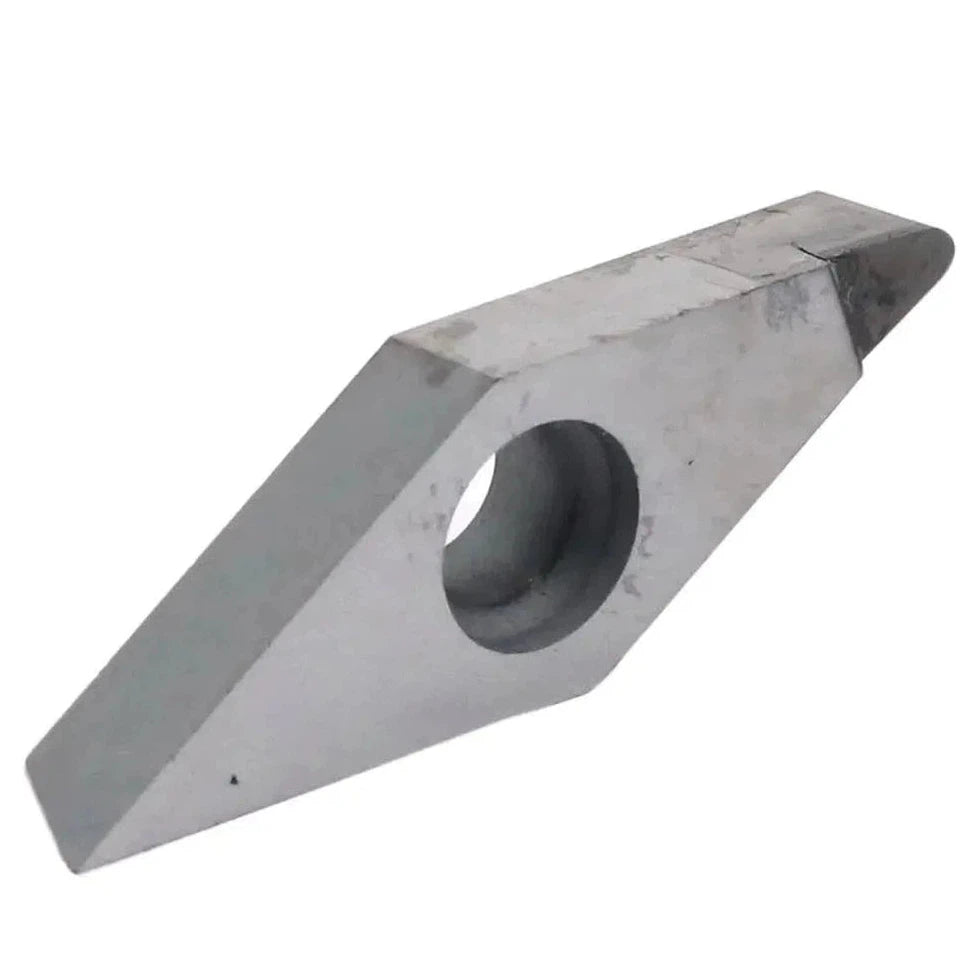

Для кольорових металів — алюмінію та міді — представлені пластини з загостреною геометрією та маркуванням ZK01: CCGT 0602 AL, VCGT110302 та VCGT110308, TCGT 0902 AL. Пластина WBGT 0601/02/04 L-F заявлена для нержавіючої сталі та алюмінію одночасно. SNMG 120404/120408/120412 охоплює сталь і алюміній. Пластина CCGT 0301/0401 твердосплавна (10 шт.) зазначена для сталі, проте суміжна позиція CCGT 0602 AL орієнтована саме на кольорові метали — важливо не переплутати маркування при замовленні.

Пластини для чавуну: CNMA, TNMA, WNMA, CNMG

Для обробки чавуну в асортименті є пластини марки ZK50: CNMA 120404, TNMA 160404-08, WNMA 080404. Окрема позиція CNMG120404 та CNMG120408 — карбідні пластини для чавуну середньої обробки. Форма CNMG120408 та CNMG120404 зустрічається і в групі нержавіючої сталі, і в групі чавуну — марка покриття різна, тому при замовленні варто уточнювати призначення.

Пластини та різці для пазової обробки: MGMN, MGGN, TGF32L

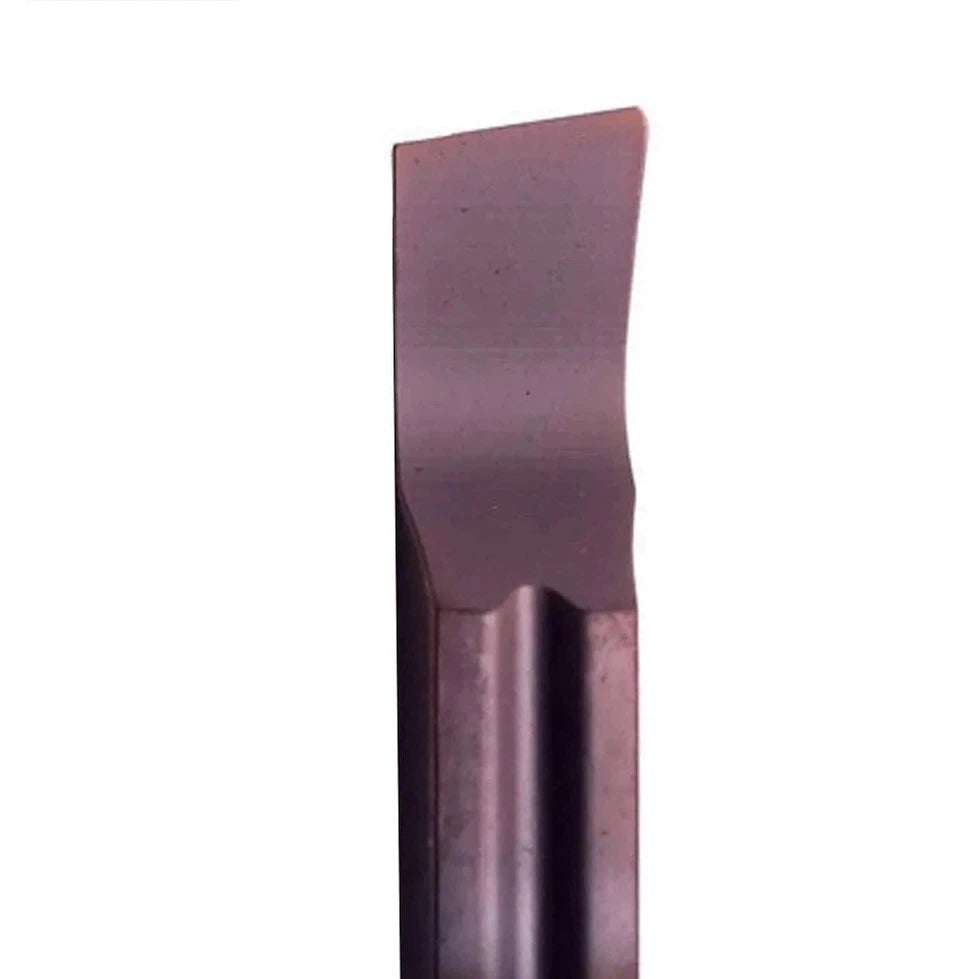

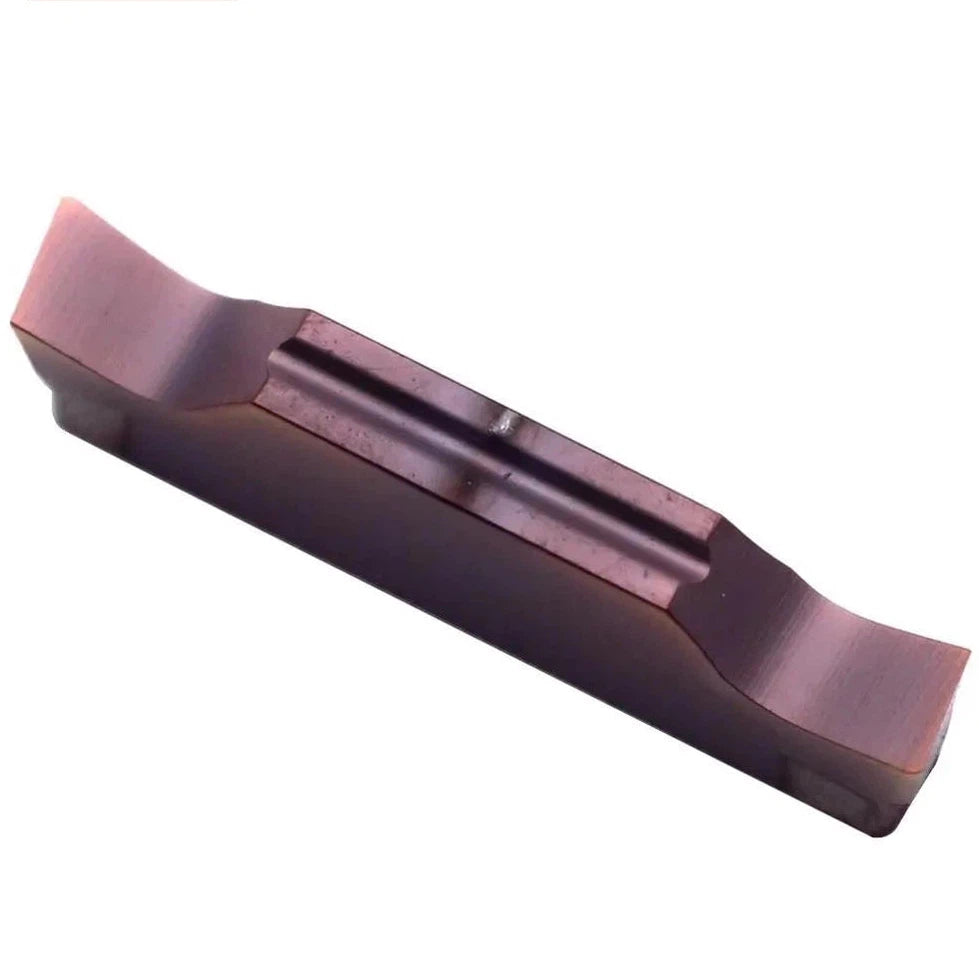

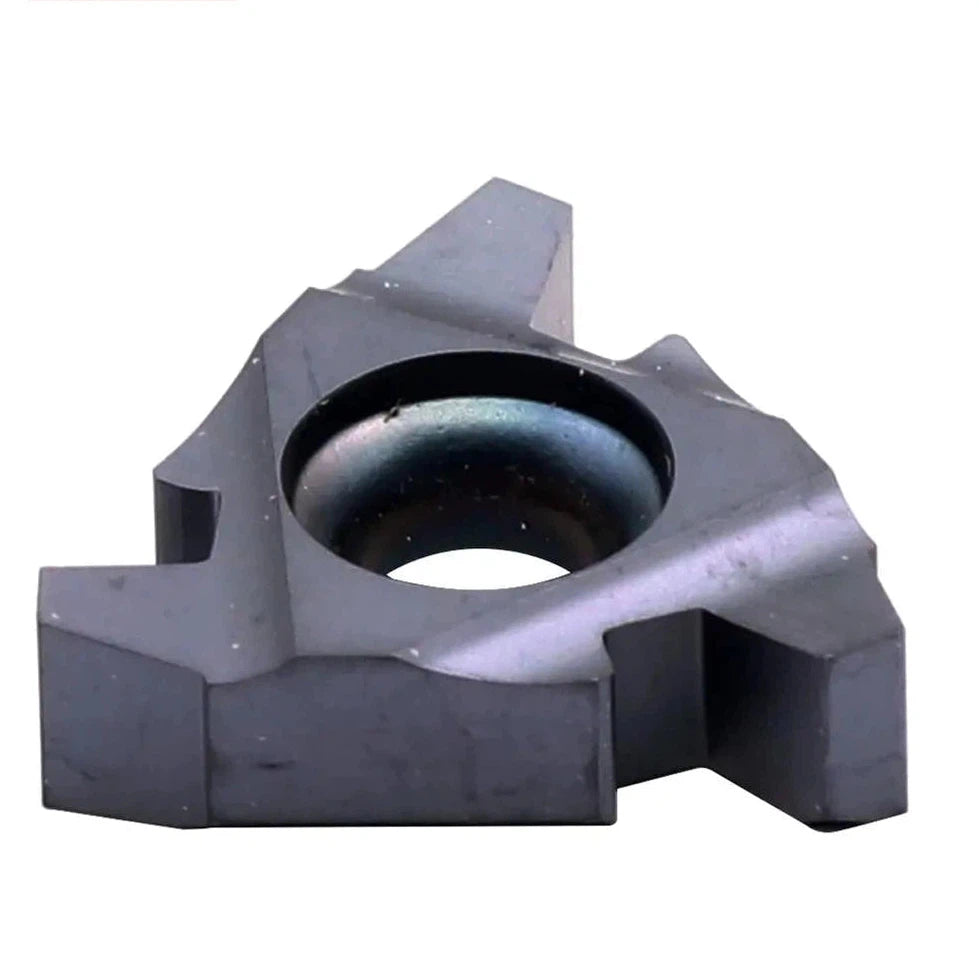

Для прорізання пазів і відрізання на сторінці є кілька позицій. Різці MGGN150R-8 ZP30 та MGMN150-G ZP30 — для нержавіючої сталі та сталі відповідно. Різець MGMN150-G ZK01 — для міді та алюмінію. Пластина MGMN200-M ZP30 — для пазової обробки твердої сталі, MGMN ZP20 — для сталі на ЧПУ. Прорізна пластина TGF32L ZP15 трикутної форми — для нержавіючої сталі (10 шт.). Тримачі для прорізних пластин CTP/CTPA FL ZP15 карбідні також присутні як окремі позиції.

Деякі ключові маркування цієї групи — MGMN150, MGMN200, MGGN150, MGGN300 — є в асортименті; MGGN250, MGGN400, MGGN500, MGMN300, MGMN400, MGMN500, MRMN200, MRMN300, MRMN400, MRMN500, MRMN600 — уточнюйте наявність через форму замовлення, оскільки ці типорозміри на сторінці окремо не виділені.

Часті запитання

Чим відрізняються позначення CCMT і CCGT у токарних пластин?

Обидві форми — ромб із кутом 80°, але CCMT має задній кут і формовану стружколомну канавку, тоді як CCGT — загострена геометрія з позитивним переднім кутом. На цій сторінці CCMT060204 призначена для загального токарення сталі, а CCGT 0602 AL ZK01 — для алюмінію та міді.

Чи підходять пластини WNMG080408 і WNMG080404 для одного тримача?

Так, обидві пластини мають однаковий зовнішній контур WNMG 0804 і сідають в один тримач. Різниця — у радіусі при вершині (0,4 мм проти 0,8 мм), що впливає на чистоту поверхні та стійкість.

Які пластини зі сторінки підходять для обробки титану?

Для титану заявлені CNMG карбідна, TNMG 160404/160408 у геометріях GM/MA/MQ/MS, VNMG 160404-08 і SNMG 1204 — усі продаються пакетами по 10 штук.

Пластина CNMG120408 є і для нержавіючої сталі, і для чавуну — як не помилитися при замовленні?

Форма однакова, але марка твердого сплаву різна. Уважно читайте повну назву позиції: для нержавіючої сталі вказано відповідне призначення в назві, для чавуну — маркування ZK50 або «середня обробка чавуну».

Чи можна замовити нестандартну пластину або різець за кресленням?

Так. Виготовлення різального інструменту під замовлення за кресленням доступне до діаметра Ø250 мм, матеріали — HSS та твердий сплав, термін — 3–4 тижні.

Для яких верстатів призначені ці пластини — ручних чи ЧПУ?

Більшість позицій у назві містить позначку ЧПУ, проте стандартизовані форми CNMG, WNMG, SNMG, TNMG встановлюються в тримачі як для верстатів з ЧПУ, так і для звичайних токарних верстатів — конкретний тримач визначає сумісність.
