Калібри вимірювальні — кільця, пробки, індикаторні та конусні щупи
Калібри-кільця гладкі та різьбові GO/NOGO
На сторінці представлені калібри-кільця двох основних типів: гладкі та різьбові, кожен у виконанні GO/NOGO (прохідна і непрохідна сторони). Гладкі кільця охоплюють широкий діапазон діаметрів — від 3 мм до 320 мм, включаючи британський стандарт у дюймових розмірах 6,35 / 9,525 / 12,7 / 14,2875 / 15,875 / 19,05 дюйм. Окремі позиції виготовлені з твердого сплаву для підвищеного ресурсу при вимірюванні загартованих поверхонь. Є варіанти з калібрувальною колоною та плоскі кільця D4–300 мм із сертифікатом калібрування.

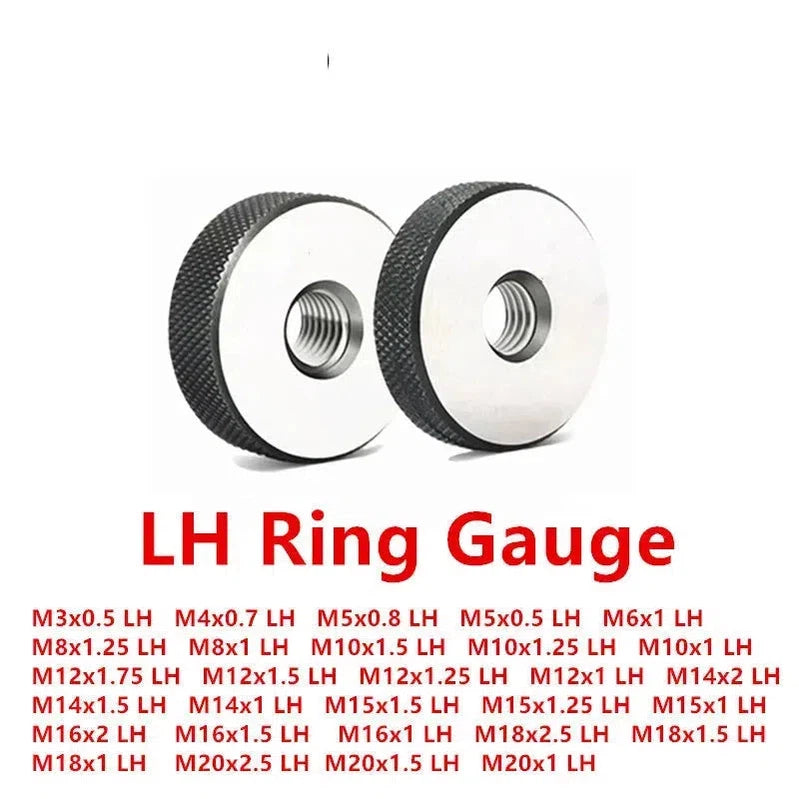

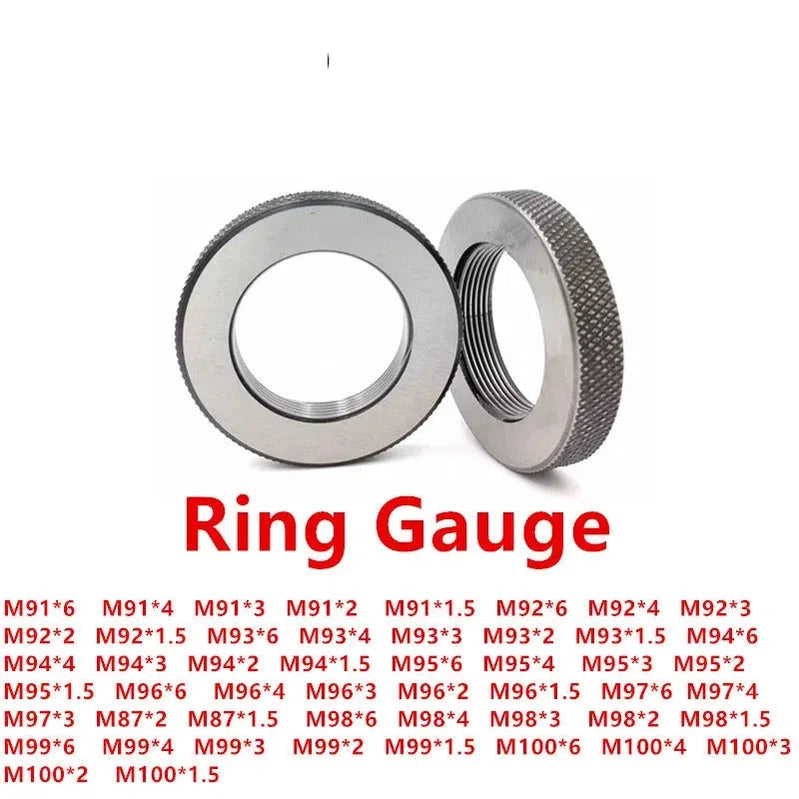

Різьбові кільця представлені для метричної різьби з кроком за стандартом: від M1 до M155, поле допуску 6G і 6E. Є регульовані кільця для діапазонів M11–M20, M71–M80 та нестандартні калібри M140/M150/M155 з полем 3H/4H. Для авіаційного застосування передбачені кільця під різьбу MJ (MJ2,6×0,45 … MJ22×1,5). Окремою позицією виділено кільця для лівосторонньої різьби M3–M20 6G GO/NO-GO.

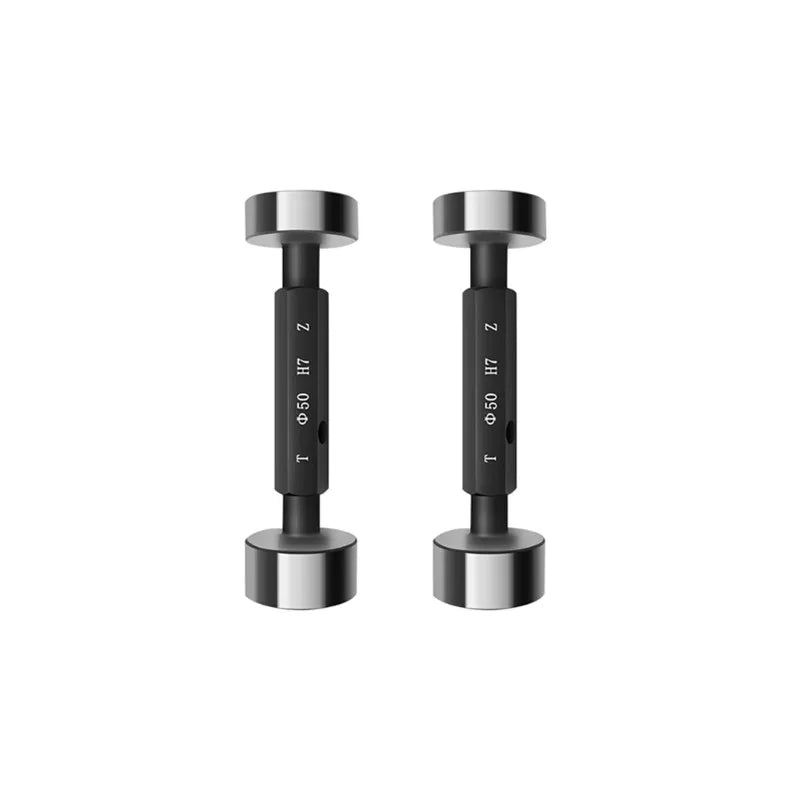

Калібри-пробки гладкі GO/NOGO з полями допуску H, F, G, N, K, J, E, R
Калібри-пробки гладкі охоплюють діаметри 2–56 мм у полях допуску H7, H8, H9 (стандартна серія для наскрізних отворів) та розширений набір допусків для окремих типорозмірів: 28 мм — J7, N7, K7, M7, G7, K6, F7, E7, R7; 30 мм — F7, F8, G7, H11, H7, N7, JS6, H10, K7, M7, E9; 25–25,8 мм — F8, H9, G7, H5, M7, F7, G6. Тобто одна й та сама номінальна розмірність може бути доступна в кількох варіантах поля допуску — це важливо при замовленні.

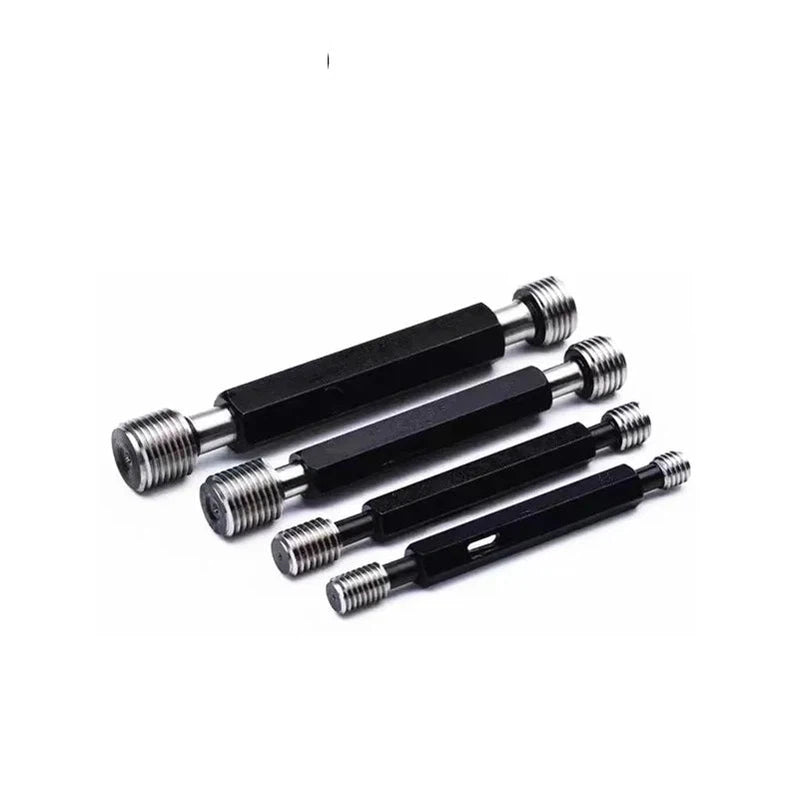

Є також пробка гладка M6/M8/NPT1/4 RC1 GO/NOGO для перевірки трубної різьби. Різьбові пробки метричні GO/NOGO доступні для діапазонів M21–M120 — обирайте потрібний типорозмір за списком на сторінці.
Індикаторні калібри та калібри для внутрішніх діаметрів
Для вимірювання внутрішніх діаметрів на сторінці є два типи інструменту. Індикаторний калібр діаметра внутрішнього 5660 показує відхилення від номіналу у вигляді стрілки — зручний для швидкого контролю в потоці. Відсотковий калібр 2322–2825 відображає результат у відсотках від заданого поля допуску. Крім того, представлений однострілковий індикаторний калібр із двома-трьома знаками після коми — для завдань, де потрібна підвищена роздільна здатність зчитування.

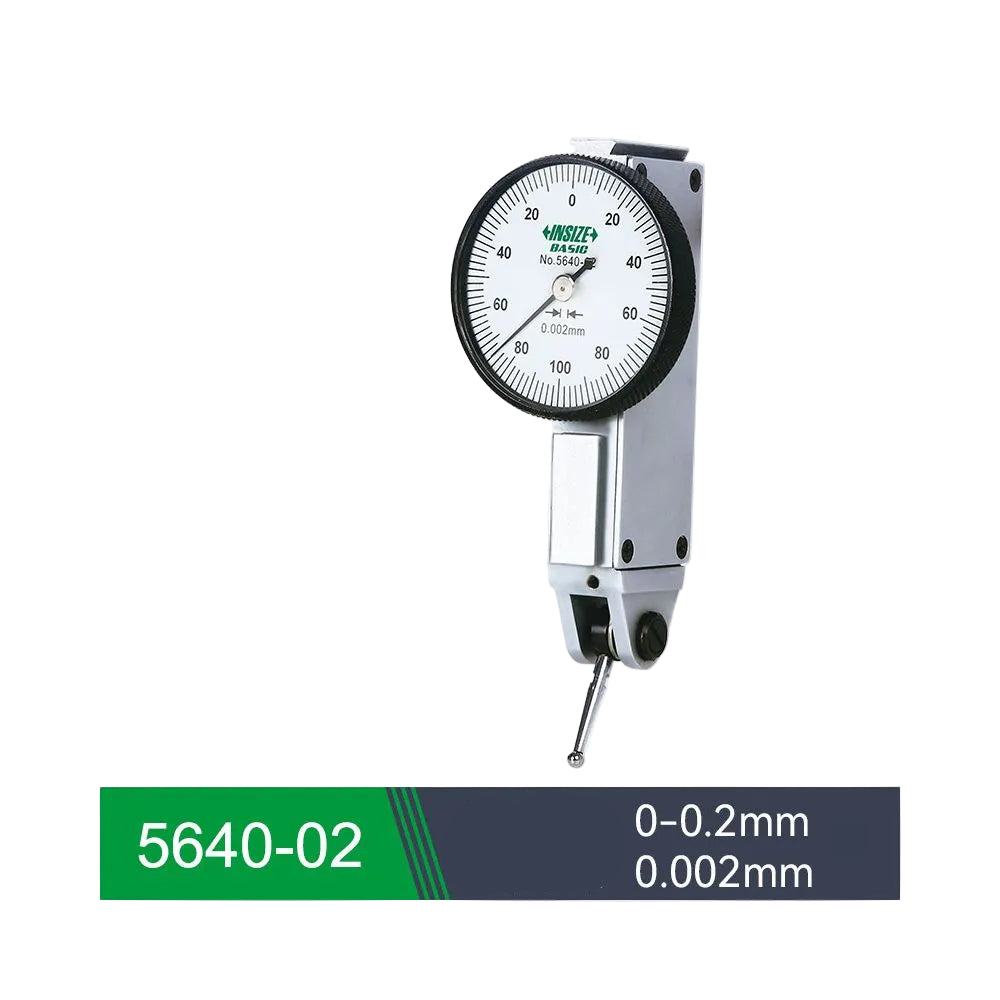

Важільний калібр 5640 перекриває діапазони 0–2 і 0–8 мм і використовується для порівняльних вимірювань відносно еталонного розміру. Калібр роликовий 4621 з діапазоном 0,02–1,00 мм відноситься до економічної серії й підходить для лабораторного контролю дрібних деталей.

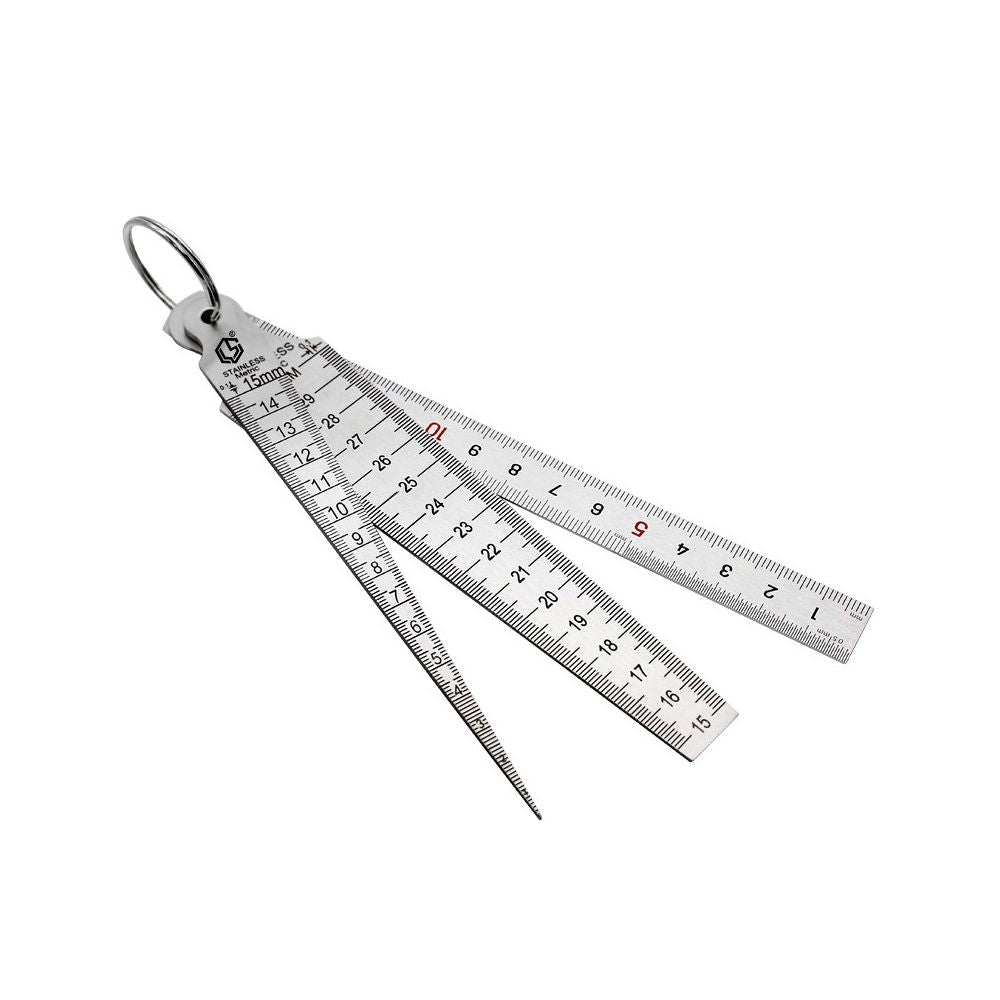

Конусний щуп-калібр і калібри-кільця мірні
Конусний щуп-калібр клинового типу перекриває діапазон 1–60 мм; доступний як двосторонній, так і в наборах. Такий інструмент застосовується для визначення ширини щілин, зазорів і пазів методом вставлення клина до зупинки — результат читається прямо на шкалі щупа. Це не конус Морзе і не конічне отвірне кільце: функція інструменту — лінійне вимірювання зазору.

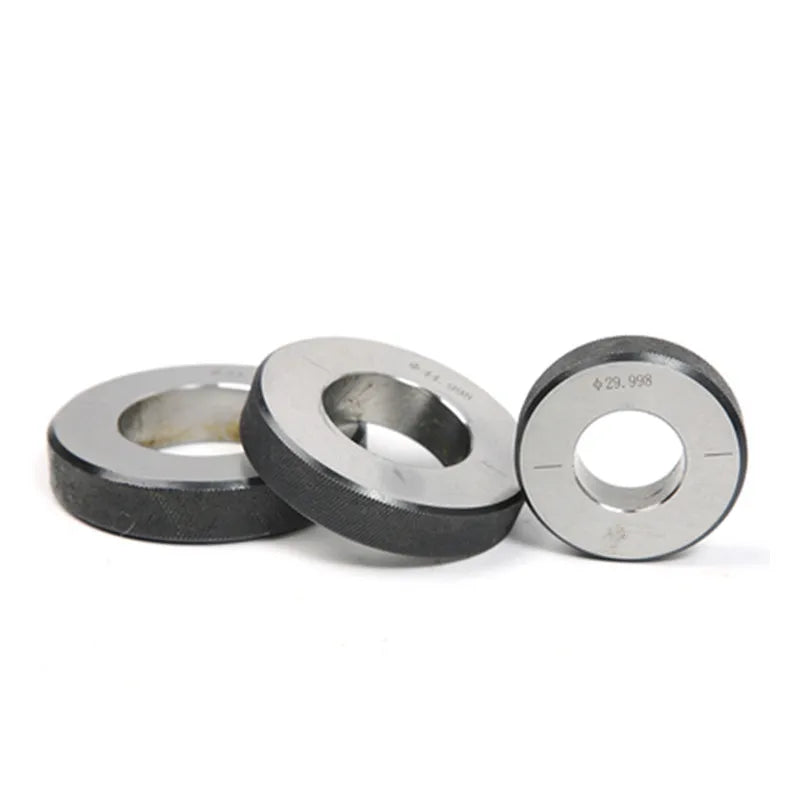

Калібр-кільце гладкий мірний 3–50 мм використовується як еталонна міра зовнішнього діаметра для налаштування індикаторних і важільних приладів. Гладкі кільця з калібрувальною колоною мають документально підтверджений розмір і можуть застосовуватися при сертифікації продукції та метрологічному підтвердженні.
Виготовлення калібрів на замовлення
Нестандартні мірильні кільця та пробки виготовляються за кресленням замовника з матеріалів HSS або твердий сплав. Максимальний діаметр — Ø250 мм, термін виготовлення — 3–4 тижні. Це актуально для калібрів точності на замовлення під нестандартні поля допуску чи рідкісні типорозміри, яких немає в серійних позиціях.
Часті запитання
Що означає GO і NOGO на калібрі?
GO (прохідна сторона) перевіряє, що деталь не менша за нижню межу допуску — пробка або кільце мають пройти. NOGO (непрохідна) перевіряє верхню межу — інструмент не повинен пройти. Якщо обидві умови виконані, деталь в допуску.
Чим відрізняється гладке калібр-кільце від різьбового?
Гладке кільце перевіряє зовнішній діаметр циліндричної поверхні без різьби. Різьбове кільце має внутрішню різьбу і перевіряє придатність різьби на валу або болті за полем допуску (наприклад 6G чи 6E).
Які поля допуску доступні для калібрів-пробок гладких?
Стандартна серія — H7, H8, H9 для діаметрів 2–56 мм. Для окремих типорозмірів (28 мм, 30 мм, 25–25,8 мм) є розширені варіанти: F7, F8, G6, G7, J7, K6, K7, M7, N7, E7, E9, R7, JS6, H10, H11 — конкретний перелік залежить від типорозміру.
Чи є калібри з сертифікатом калібрування?
Так: калібр-кільце гладке плоске D4–300 мм постачається із сертифікатом калібрування. Гладкі кільця з калібрувальною колоною також мають документально підтверджений розмір і підходять для сертифікації продукції.

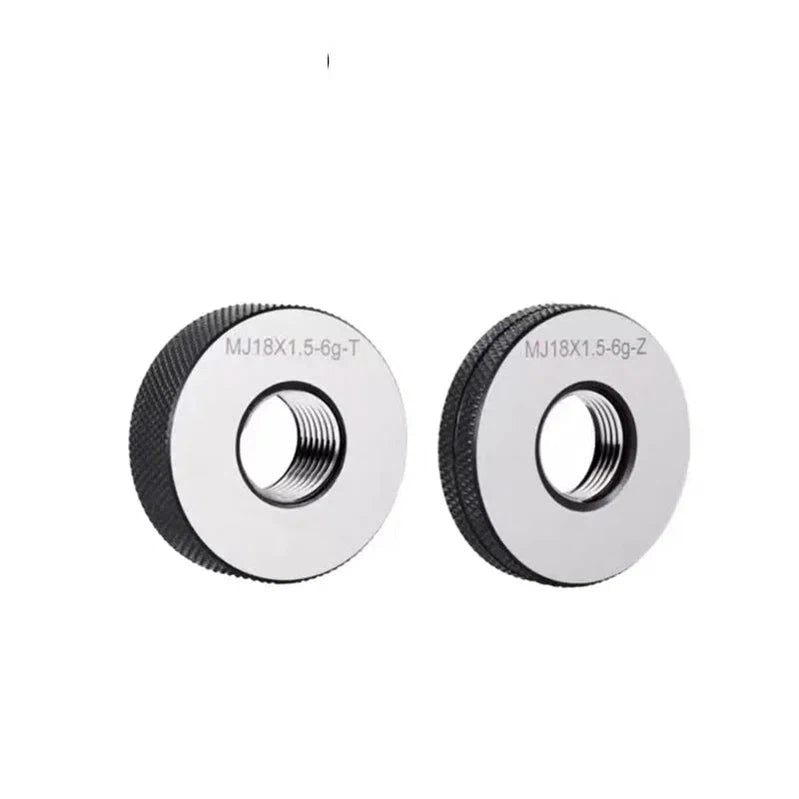

Які різьби перевіряють авіаційні різьбові кільця MJ?
Кільця охоплюють різьбу MJ2,6×0,45, MJ3×0,5, MJ4×0,7, MJ8×1, MJ9×1,25, MJ10×1, MJ12×0,75, MJ14×1,5, MJ16×1, MJ22×1,5 — це метрична різьба з увігнутим основою профілю (авіаційний стандарт).
Чи можна замовити калібр нестандартного розміру?
Так, мірильні кільця та пробки виготовляються за кресленням замовника з HSS або твердого сплаву, діаметром до Ø250 мм. Термін виготовлення — 3–4 тижні.
