Інструмент зі змінними пластинами

Інструмент зі змінними пластинами: чим він вигідніший за монолітний

У такому інструменті ріже не корпус, а змінна твердосплавна пластина. Затупилася — її повертають на нову грань або міняють, корпус залишається на верстаті. Для серійної роботи це дешевше моноліту й швидше: не треба знімати інструмент і везти на переточування.

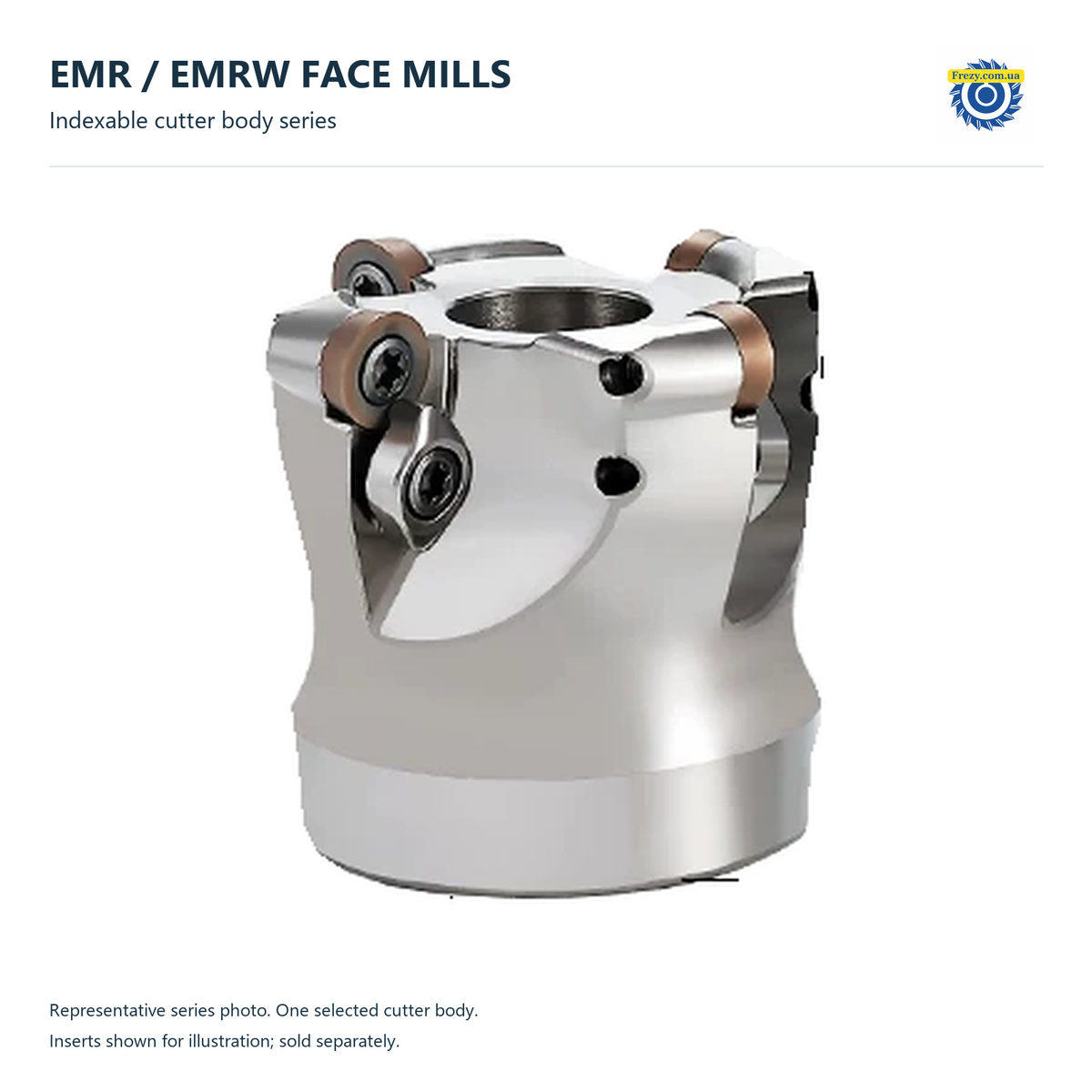

У розділі чотири групи інструменту. Токарні державки — понад сто позицій для зовнішнього точіння з ISO-кодами SCLCR, DCLNL, WTBNR і MVJNR. Свердла корпусні U-drill Ø8–90 мм на глибину 2D–5D із внутрішнім підведенням МОР. Фрези кінцеві під APMT1135 і WOMW та торцеві Ø50–250 мм під APKT, SEHT, WNMU і RDMT. Зенкери зі змінними пластинами для фасок 30°, 45° і 60°.

Окремим розділом — самі пластини: фрезерні APKT, APMT, JDMT і WCMX зі сплавами ZK01 для алюмінію, ZM90 і ZP15 для сталі й титану.

Часті запитання

Коли змінна пластина вигідніша за монолітний інструмент?

Коли деталей багато і кромка сідає за зміну. Пластина коштує частку ціни корпусу, міняється за хвилину прямо на верстаті й не вимагає переточування.

Як зрозуміти, яка пластина підходить до державки?

За ISO-кодом: перші літери коду державки задають форму пластини та кут підходу. Далі уточнюється розмір, радіус при вершині й виконання — праве або ліве.

Що означає 2D, 3D і 5D у свердлах?

Глибину в діаметрах: D2 свердлить на дві свої товщини, D5 — на п'ять. Чим довша серія, тим важливіші жорсткість верстата й стабільна подача МОР.

Скільки разів можна повернути пластину?

За кількістю ріжучих кромок: у трикутної їх три, у квадратної чотири, у ромбічної дві. Двосторонні виконання подвоюють це число.

Навіщо внутрішнє охолодження?

Воно подає МОР прямо в зону різання й виносить стружку з отвору. Без нього довге свердло забивається і кромка згоряє.
