Клини для вибивання конуса Морзе DIN317, №0–6
Клини для вибивання конуса Морзе DIN317, №0–6
Якщо не знайшли потрібний розмір, напишіть нам або зателефонуйте. Контакти
Неможливо завантажити інформацію про доступність самовивезення
Про серію

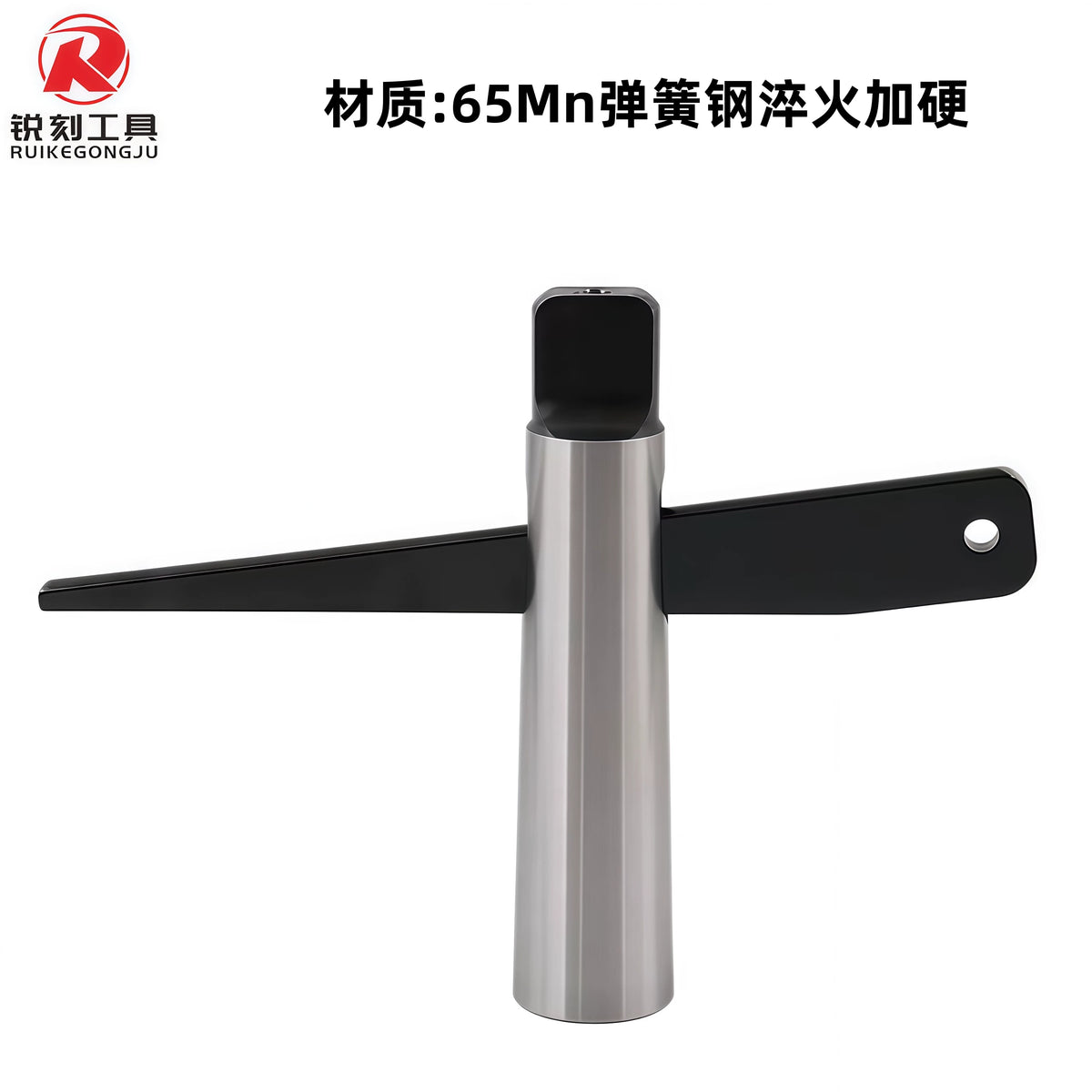

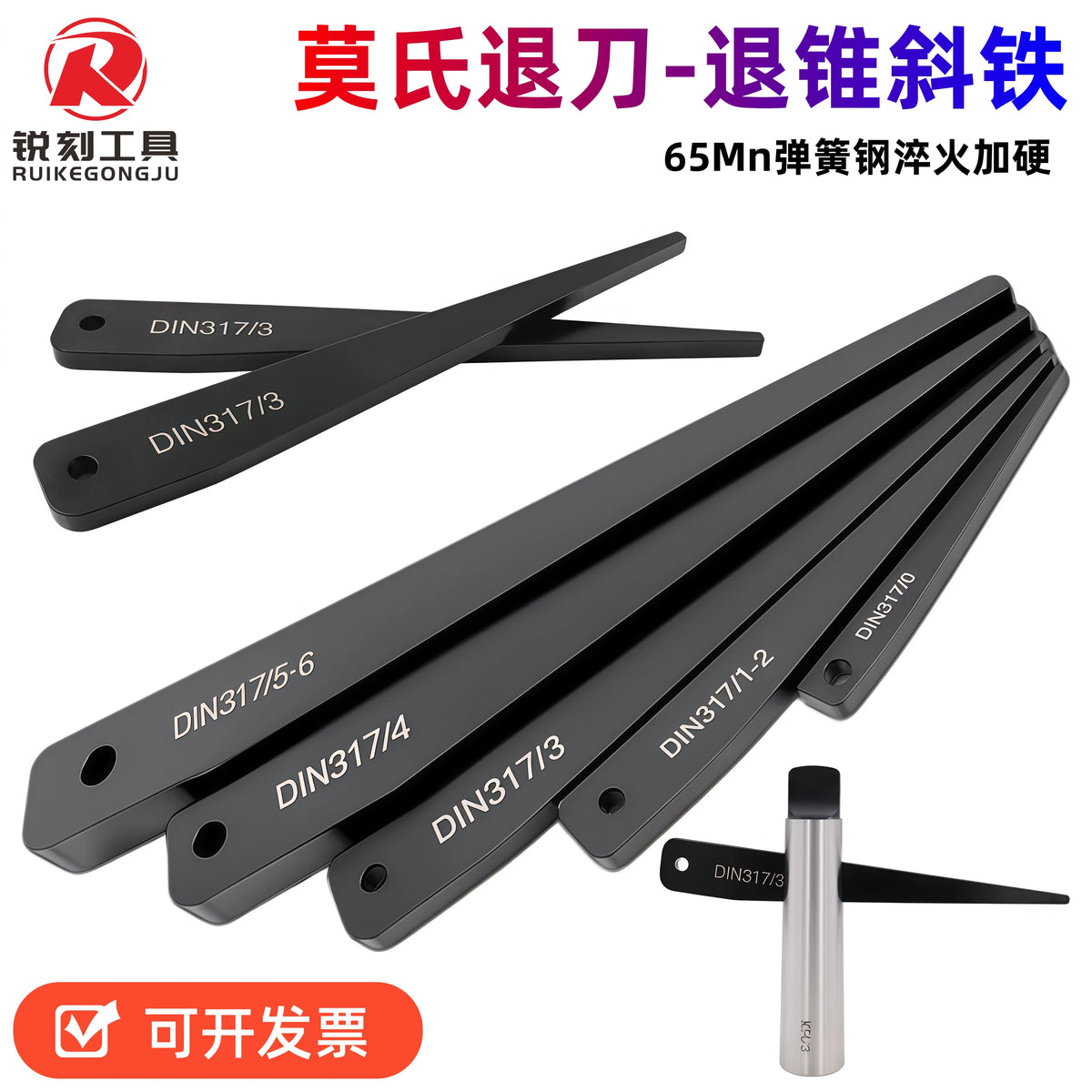

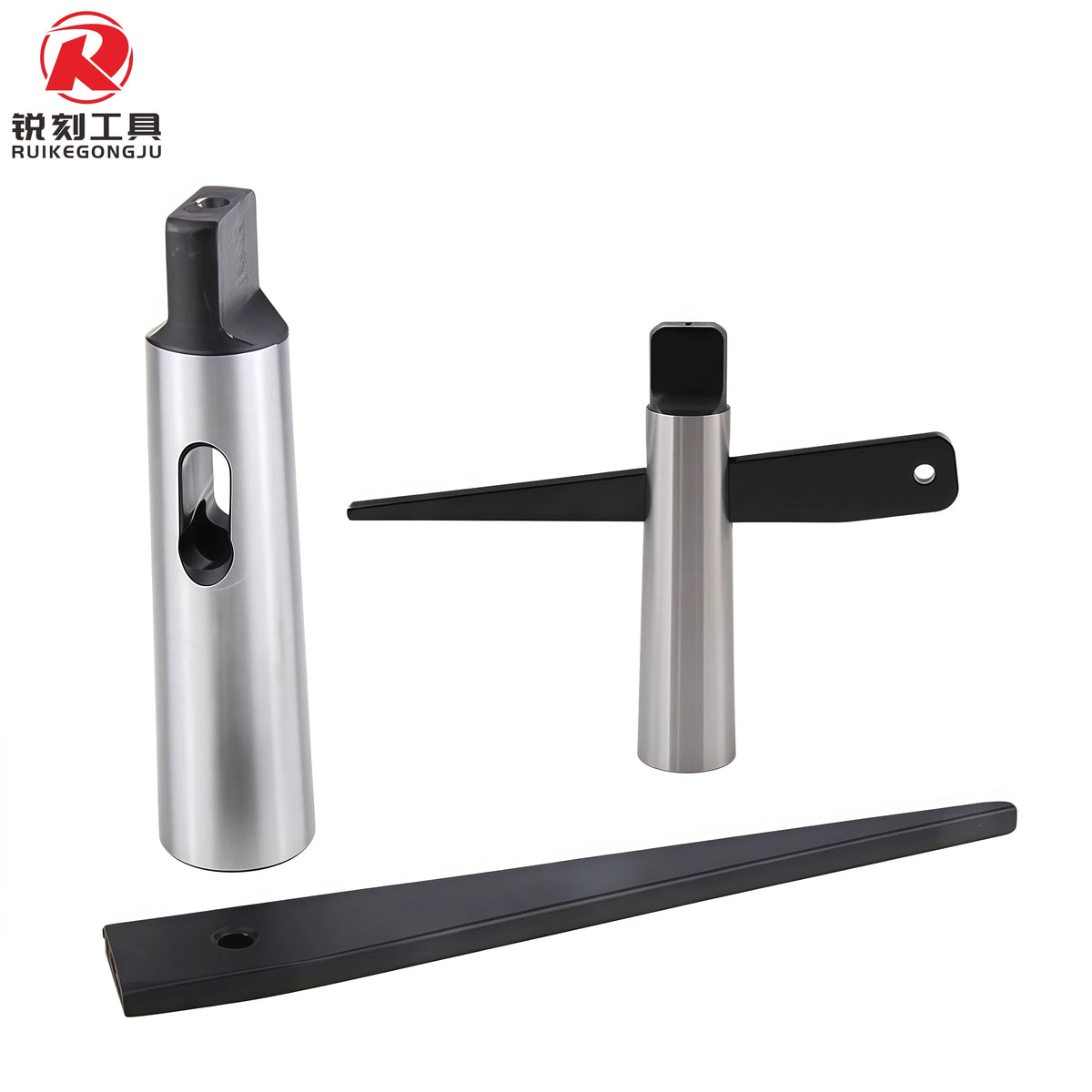

Клини DIN317 для вибивання інструмента або втулки з внутрішнього конуса Морзе. Варіанти охоплюють №0–6; кожне виконання має власні габарити. Матеріал за даними постачальника — пружинна сталь65Mn, загартована.
Вибір і сумісність
Оберіть модель клина під номер конуса Морзе, потім фасування:1шт. або10шт. Розмір на схемі належить відповідній моделі та однаковий для її двох фасувань.
Варіанти та характеристики
L — загальна довжина; W — ширина; t — товщина. У таблиці всі лінійні розміри в міліметрах. Довжину конусної частини наведено окремо.
| Варіант | Розміри, мм | Сумісність | Кількість в упаковці, шт. |
|---|---|---|---|

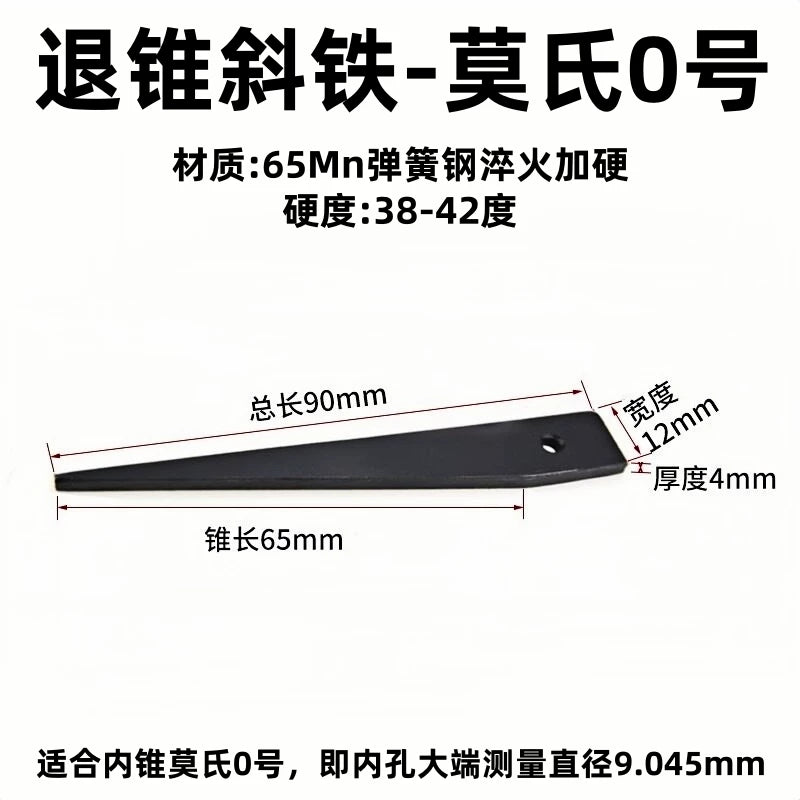

| DIN317/0(Морзе №0) | L 90 × W 12 × t 4; конусна частина 65 | Морзе №0 | 1 |

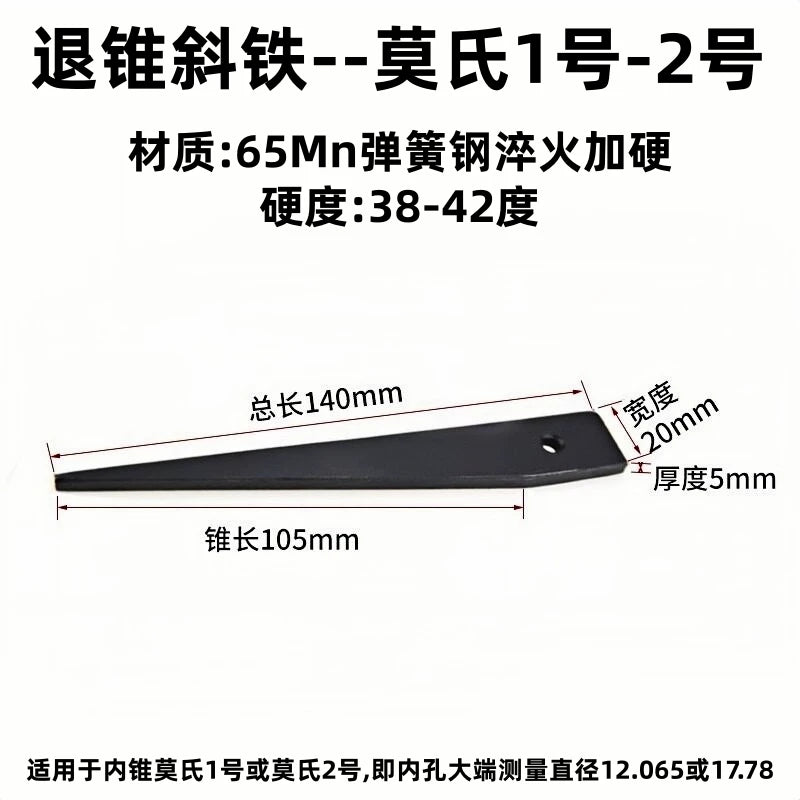

| DIN317/1-2(Морзе №1-2) | L 140 × W 20 × t 5; конусна частина 105 | Морзе №1 / 2 | 1 |

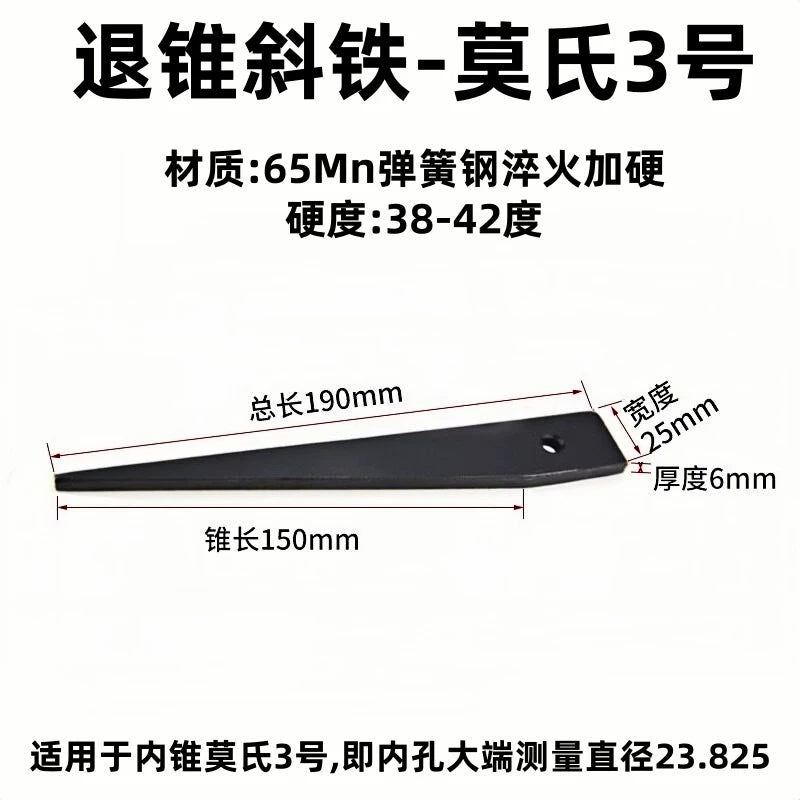

| DIN317/3(Морзе №3) | L 190 × W 25 × t 6; конусна частина 150 | Морзе №3 | 1 |

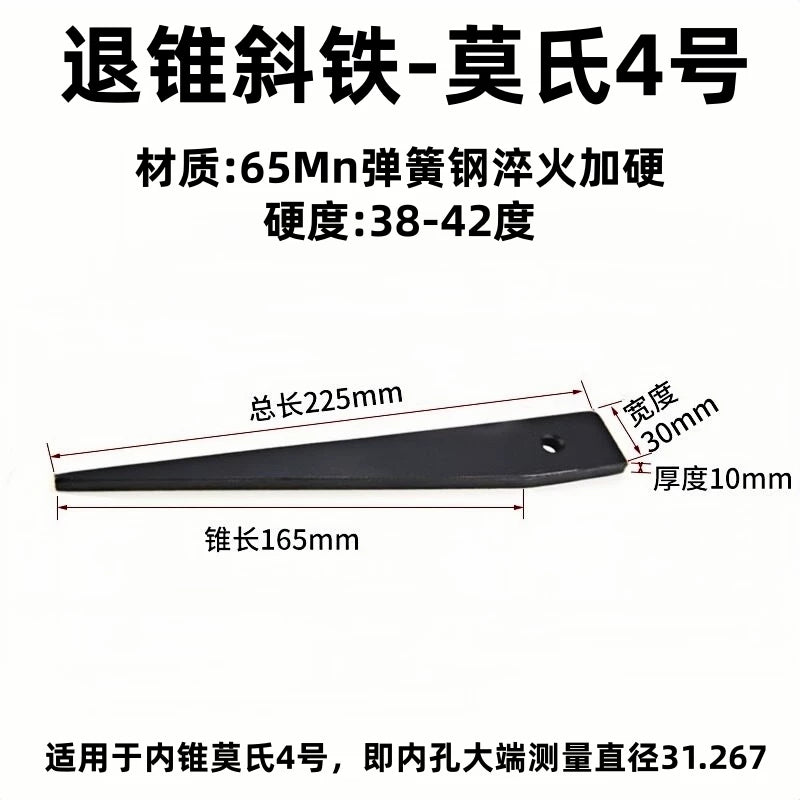

| DIN317/4(Морзе №4) | L 225 × W 30 × t 10; конусна частина 165 | Морзе №4 | 1 |

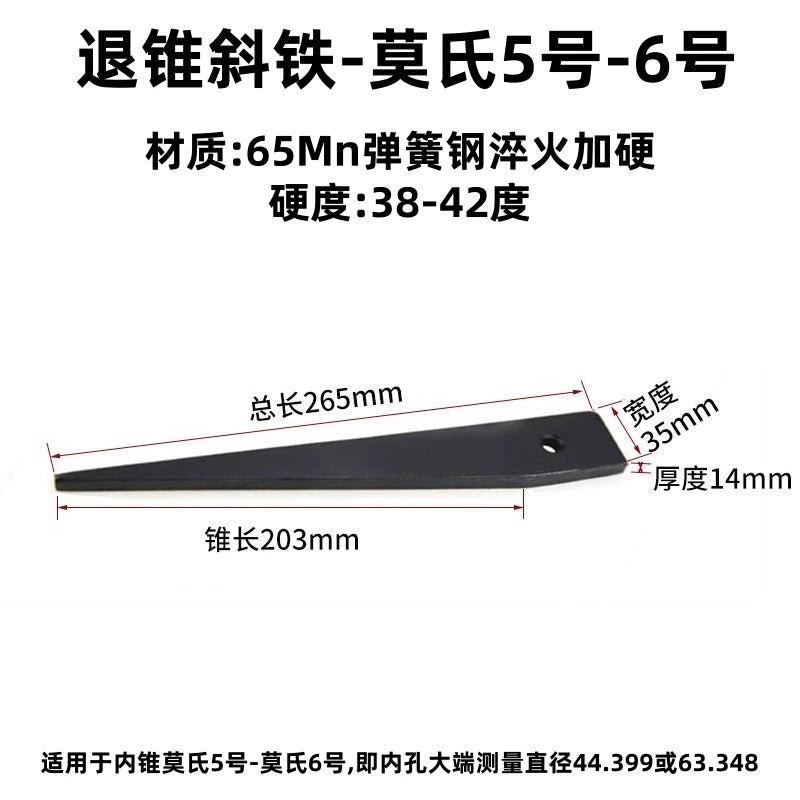

| DIN317/5-6(Морзе №5-6) | L 265 × W 35 × t 14; конусна частина 203 | Морзе №5 / 6 | 1 |

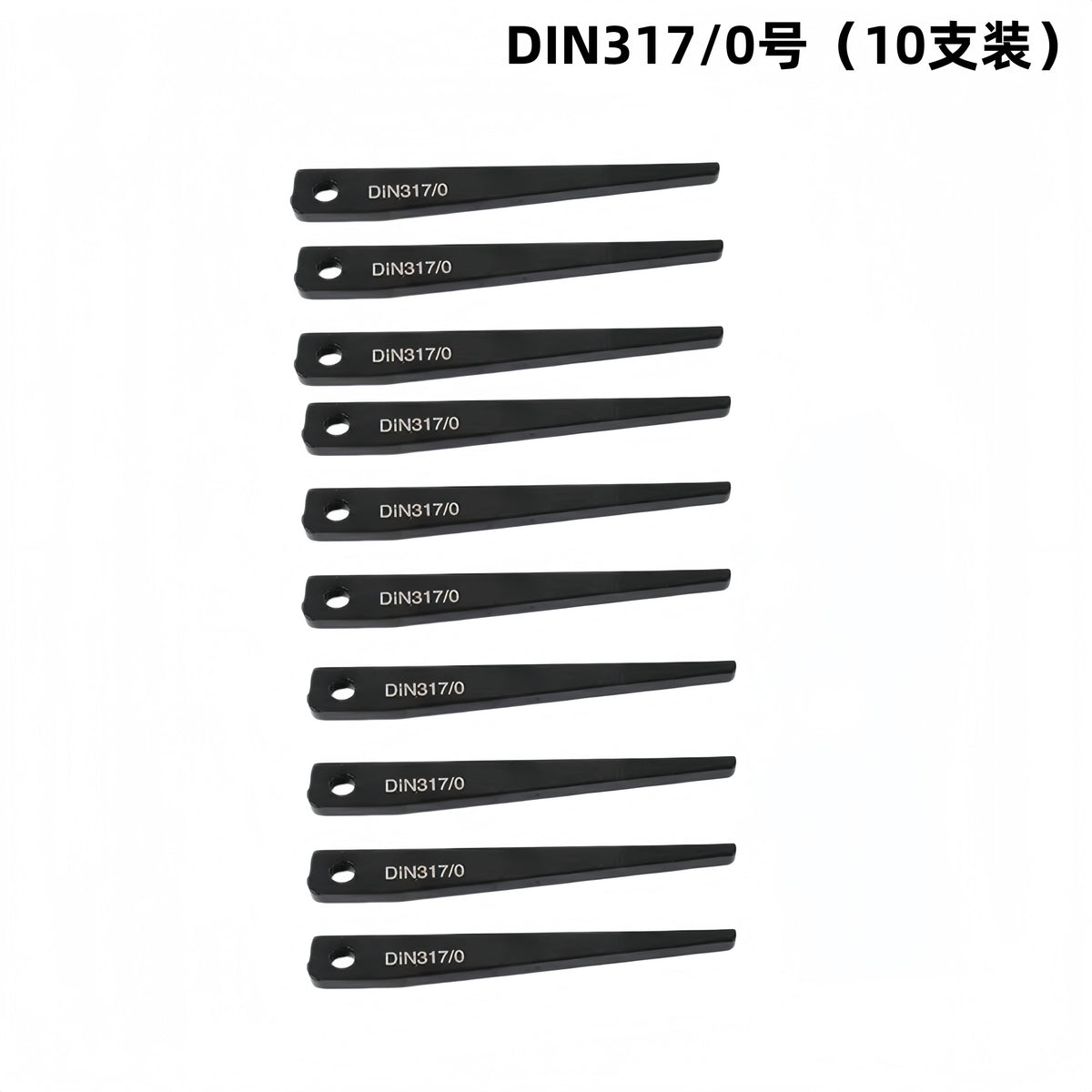

| DIN317/0(Морзе №0)10шт. в упаковці | L 90 × W 12 × t 4; конусна частина 65 | Морзе №0 | 10 |

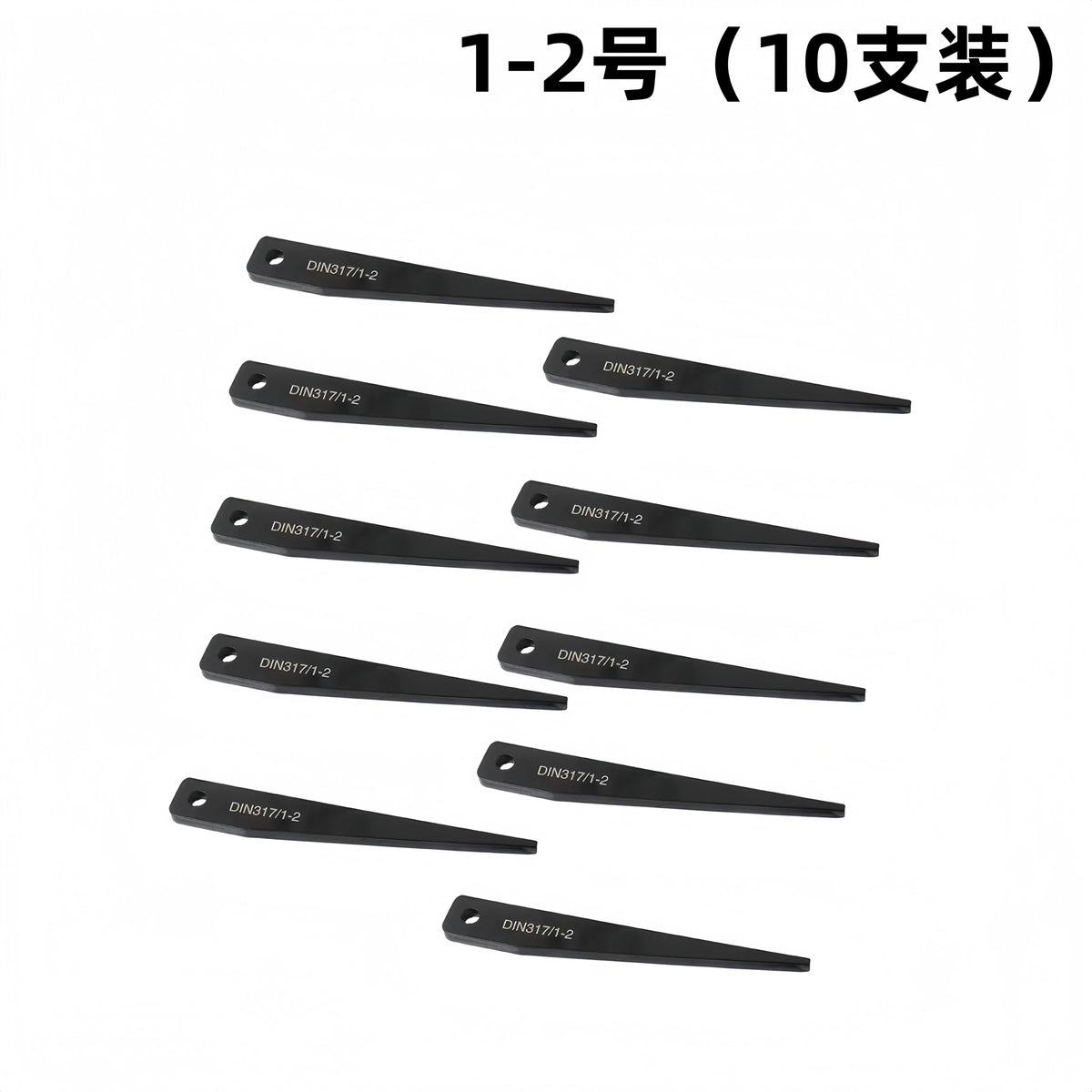

| DIN317/1-2(Морзе №1-2)10шт. в упаковці | L 140 × W 20 × t 5; конусна частина 105 | Морзе №1 / 2 | 10 |

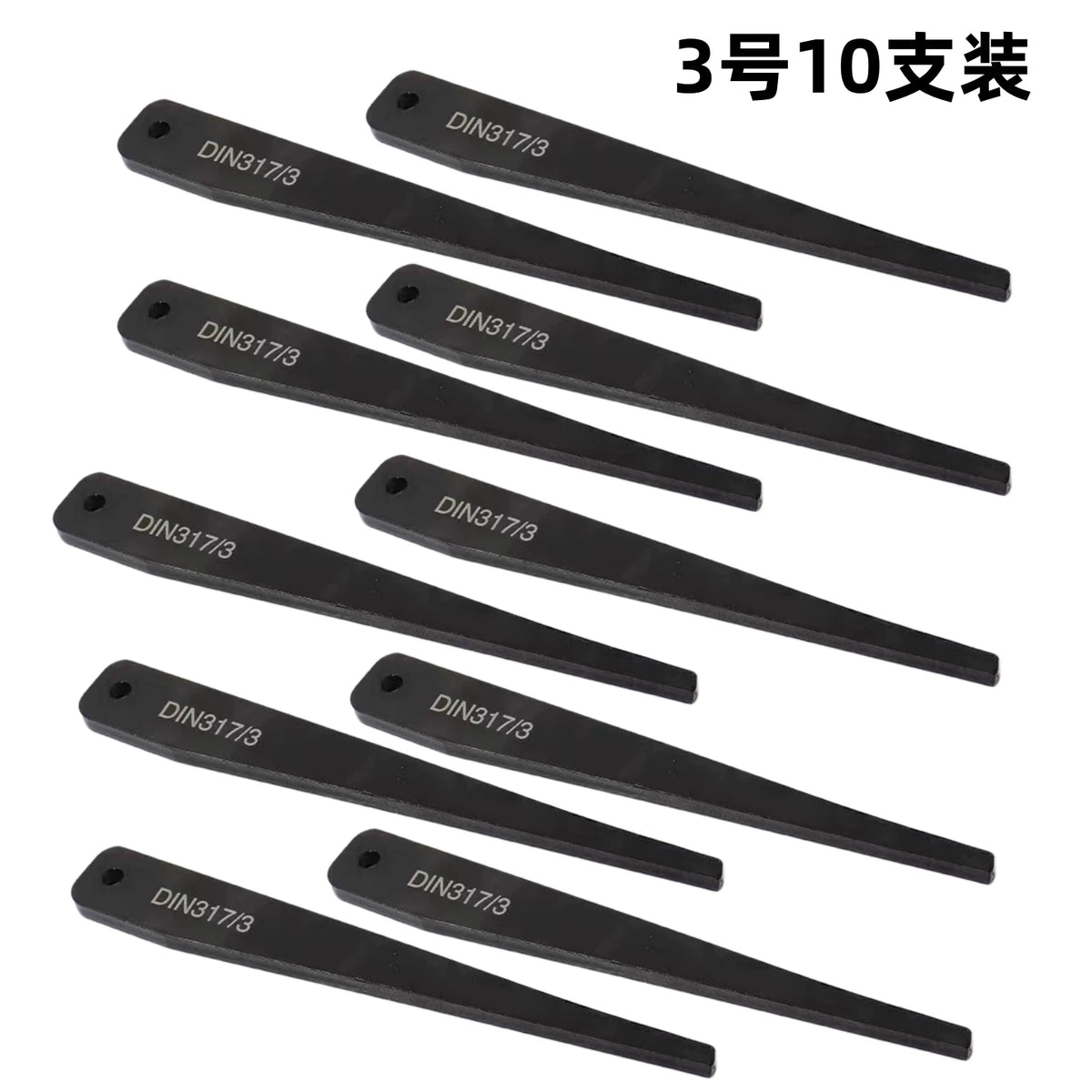

| DIN317/3(Морзе №3)10шт. в упаковці | L 190 × W 25 × t 6; конусна частина 150 | Морзе №3 | 10 |

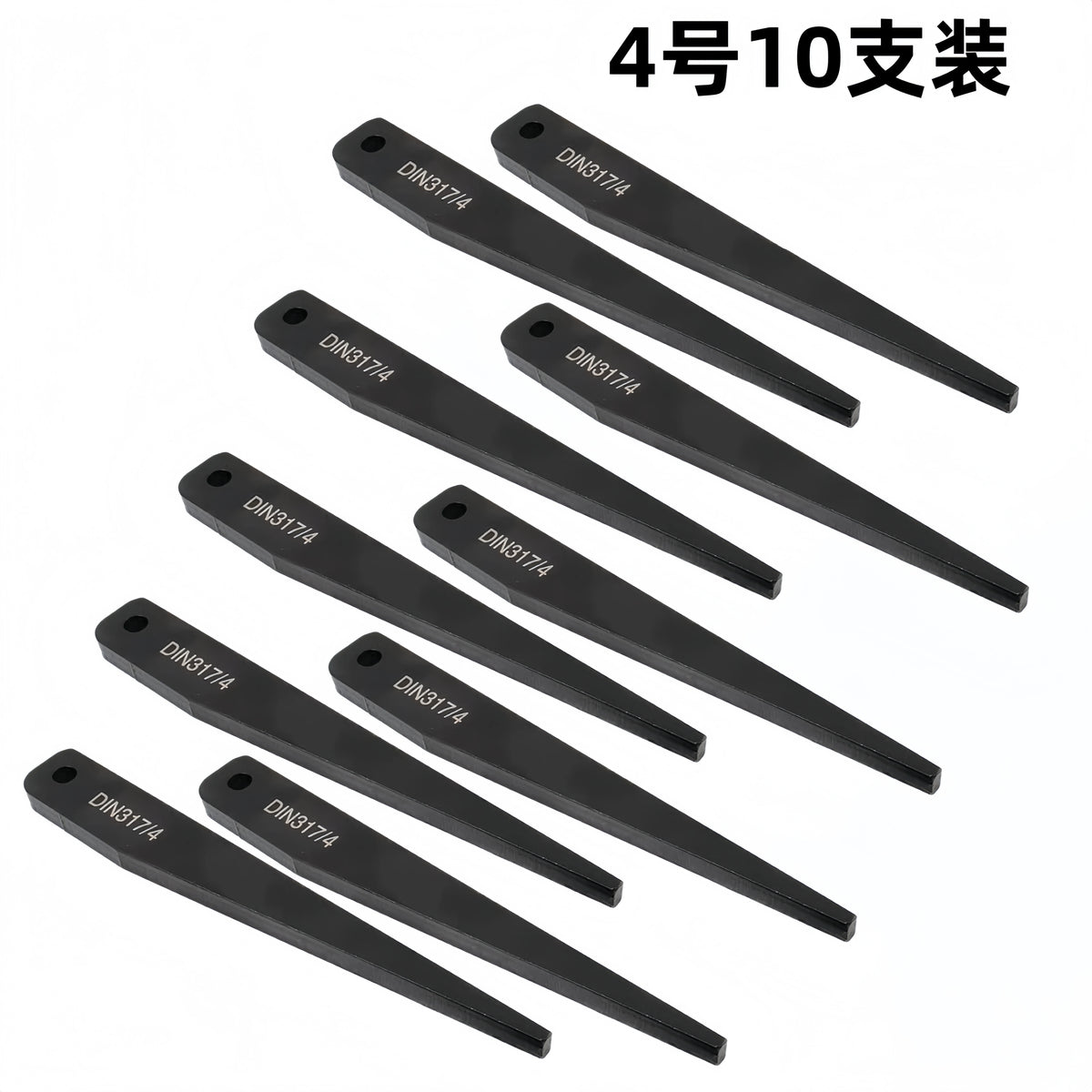

| DIN317/4(Морзе №4)10шт. в упаковці | L 225 × W 30 × t 10; конусна частина 165 | Морзе №4 | 10 |

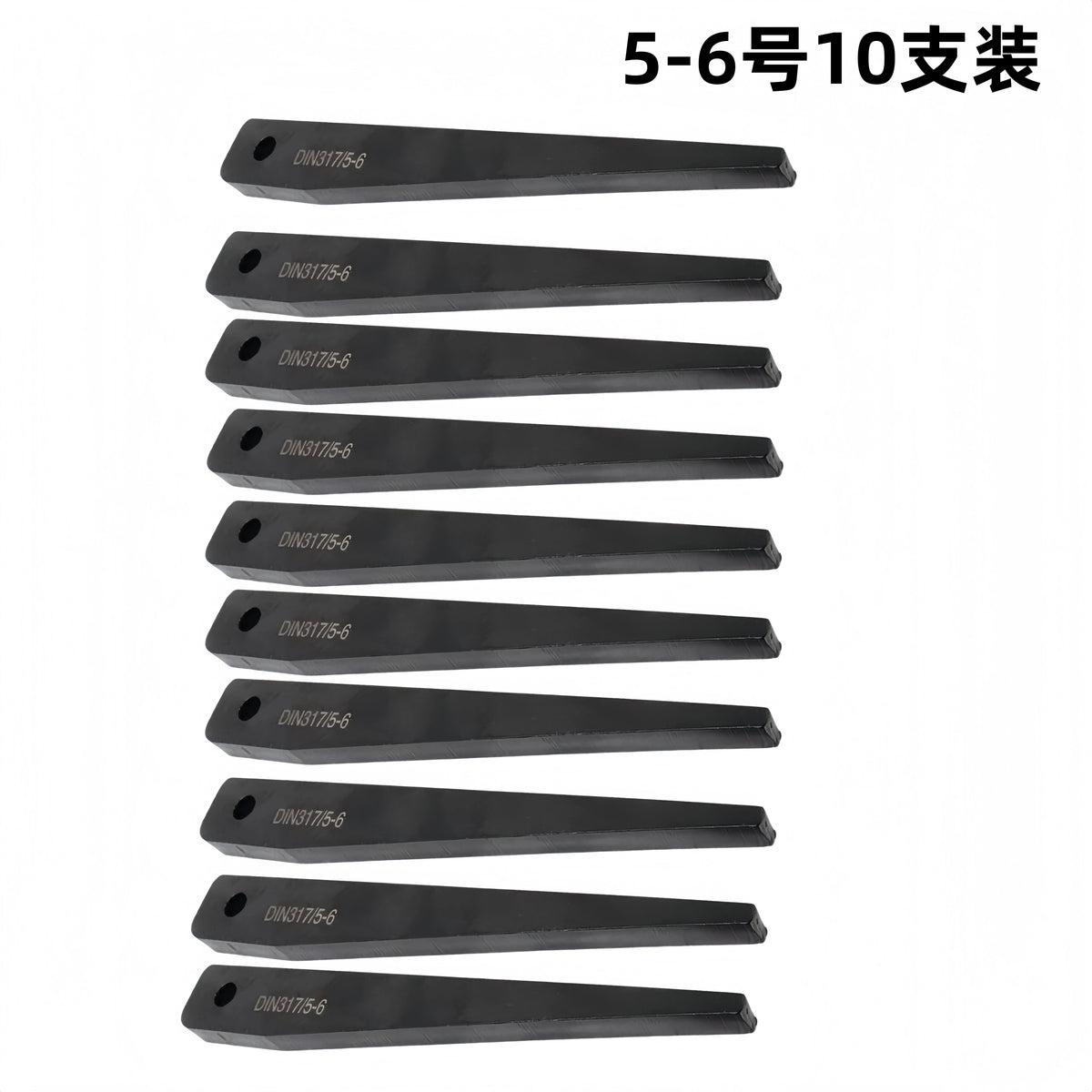

| DIN317/5-6(Морзе №5-6)10шт. в упаковці | L 265 × W 35 × t 14; конусна частина 203 | Морзе №5 / 6 | 10 |
Важливі примітки

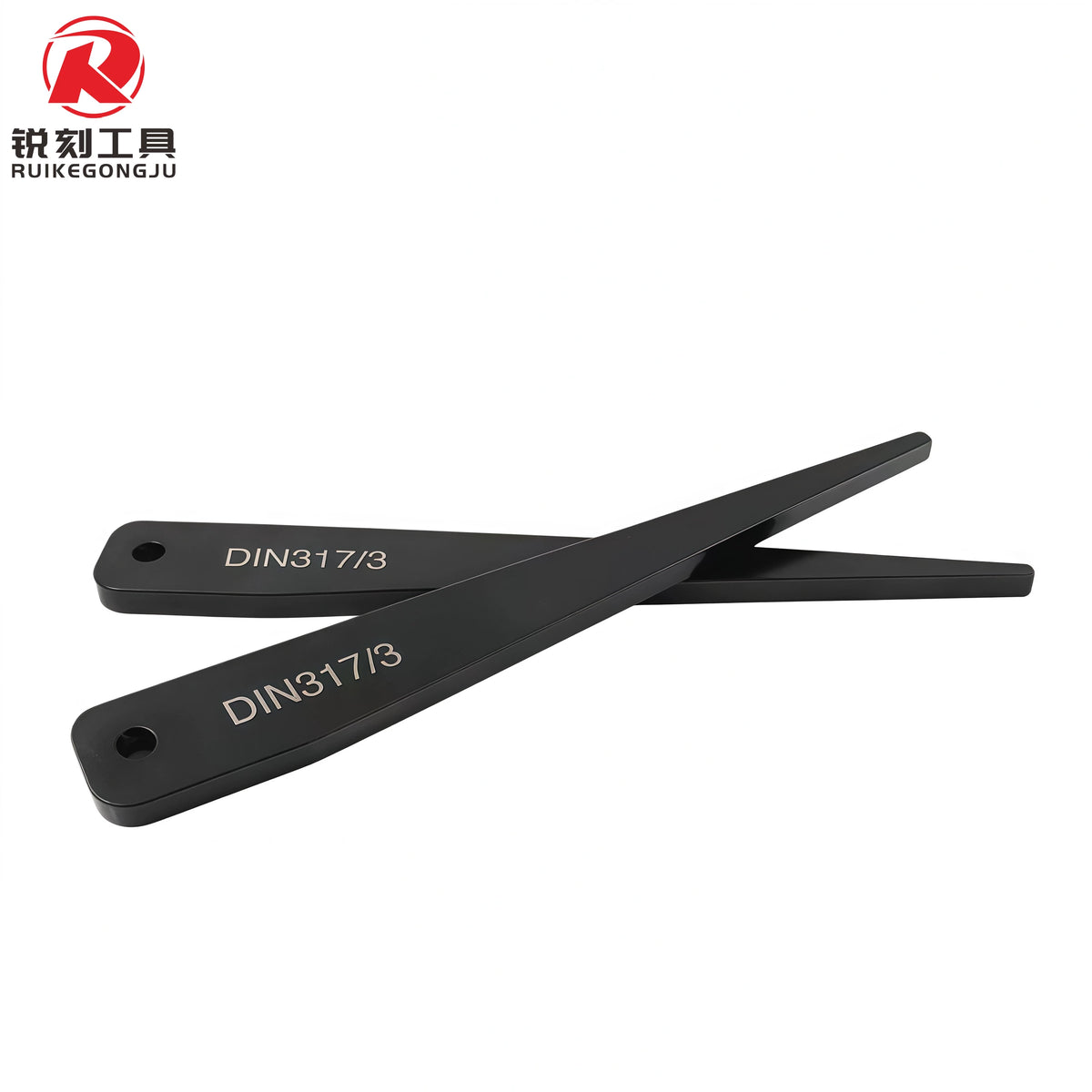

Ціна вказана за вибране фасування. Фото серії з двома клинами не означає комплект із двох штук. Твердість у джерелі позначено38–42° без назви шкали; позначенняHRC не заявляється.
