Корпуси різьбонарізних тримачів GT12/GT24 — BT30, BT40, BT50
Корпуси різьбонарізних тримачів GT12/GT24 — BT30, BT40, BT50
Якщо не знайшли потрібний розмір, напишіть нам або зателефонуйте. Контакти
Неможливо завантажити інформацію про доступність самовивезення
Про серію

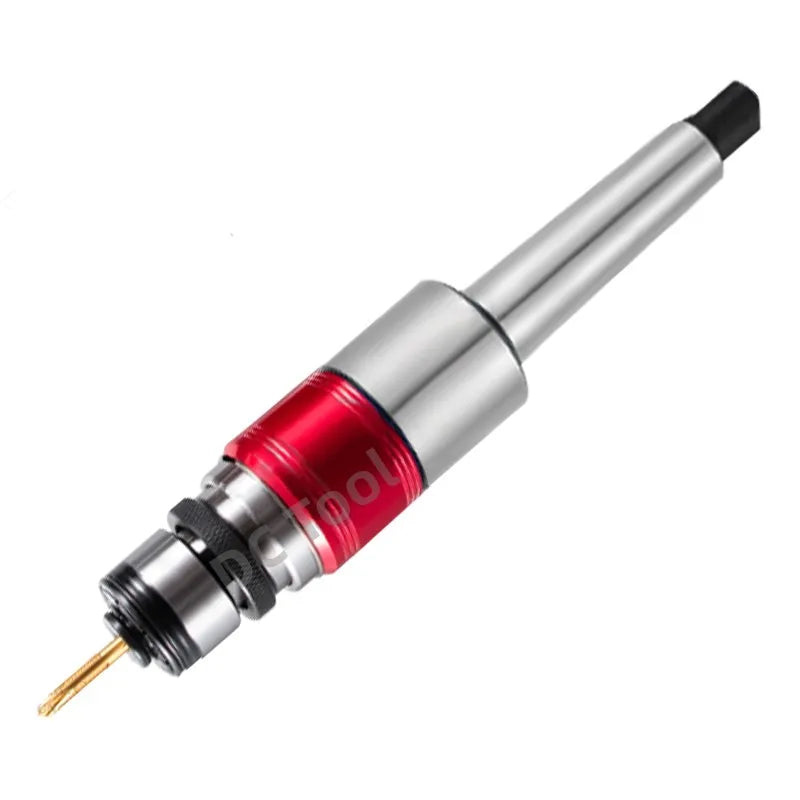

Корпуси тримачів для різьбонарізних головок GT12 або GT24 з конусом BT. Серія постачальника заявлена з осьовою компенсацією; захист від перевантаження працює разом із відповідною затискною головкою, яка продається окремо.
Вибір і сумісність

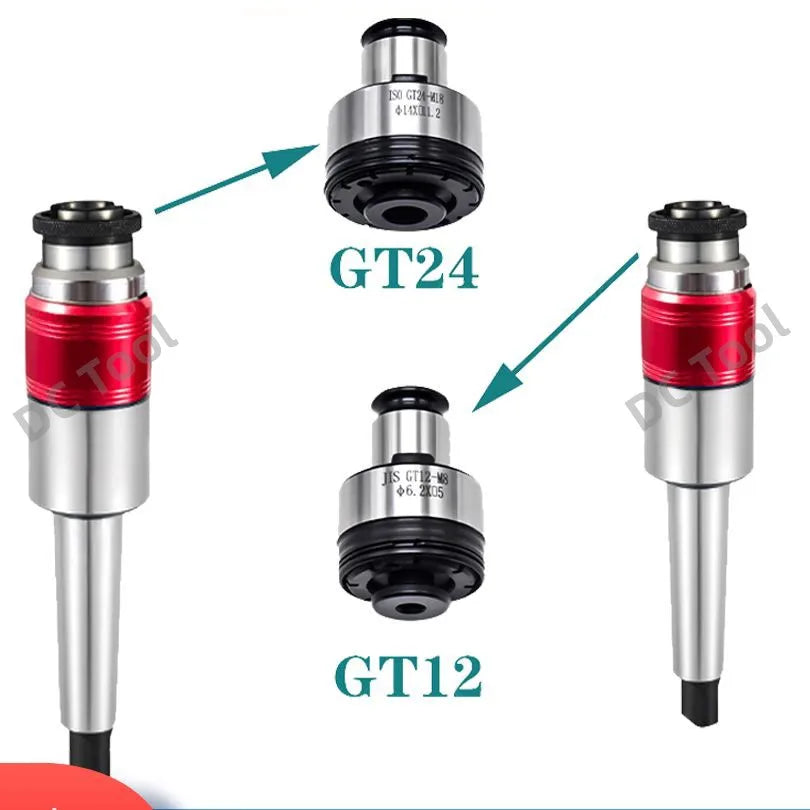

Оберіть точне виконання BT30/BT40/BT50 та GT12/GT24. Перевірте приєднання головки: 19 мм для GT12 або 30 мм для GT24. Заявлений діапазон M3–M16 або M5–M30 не замінює перевірку конкретного хвостовика мітчика і головки.
Варіанти та характеристики
Розміри з точного фото: d — верхнє приєднання; D — червоний поперечний розмір конуса; a — правий осьовий відрізок на схемі, не загальна довжина виробу. Усі значення в мм.
| Варіант | Хвостовик | Приєднання | Розміри, мм | Різьба |
|---|---|---|---|---|
| BT30-GT12 | BT30 | GT12 | d=19; D=32; a=110 | M3-M16 |
| BT40-GT12 | BT40 | GT12 | d=19; D=45; a=125 | M3-M16 |
| BT50-GT12 | BT50 | GT12 | d=19; D=69; a=110 | M3-M16 |
| BT30-GT24 | BT30 | GT24 | d=30; D=32; a=110 | M5-M30 |
| BT40-GT24 | BT40 | GT24 | d=30; D=45; a=130 | M5-M30 |
| BT50-GT24 | BT50 | GT24 | d=30; D=69; a=120 | M5-M30 |
Важливі примітки

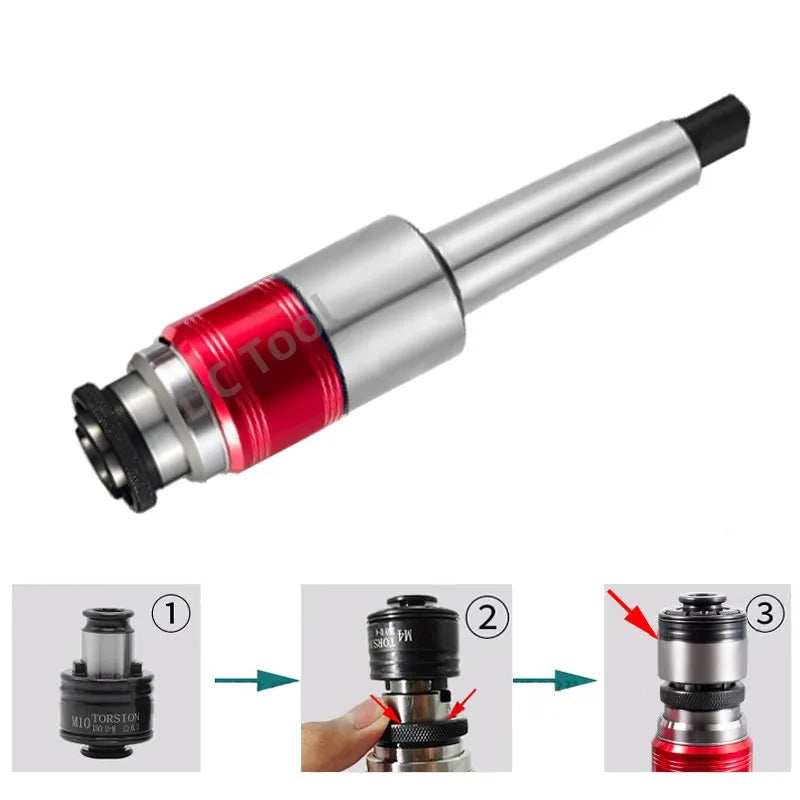

Продається вибраний корпус. Затискна головка/цанга GT та мітчик не входять. На схемах постачальник зазначає ключ і штревель у подарунок; тип штревеля потрібно звірити з верстатом. Фото серії не означає набір. Поставка під замовлення.
