Двоступінчасті свердла HSS 6542 M3–M12, 90°/180°
Двоступінчасті свердла HSS 6542 M3–M12, 90°/180°
Якщо не знайшли потрібний розмір, напишіть нам або зателефонуйте. Контакти
Неможливо завантажити інформацію про доступність самовивезення
Двоступінчасті свердла HSS 6542 M3–M12, 90°/180°

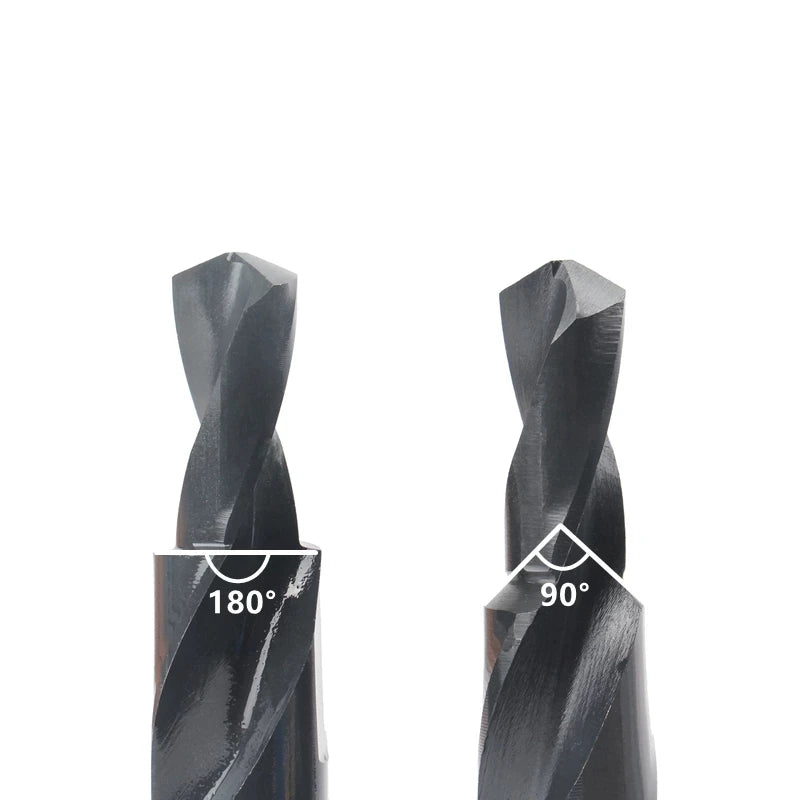

Одне двоступінчасте свердло для отвору й уступу за один прохід. Матеріал — HSS 6542. Загальне фото показує два виконання серії та не означає комплект.
Як обрати

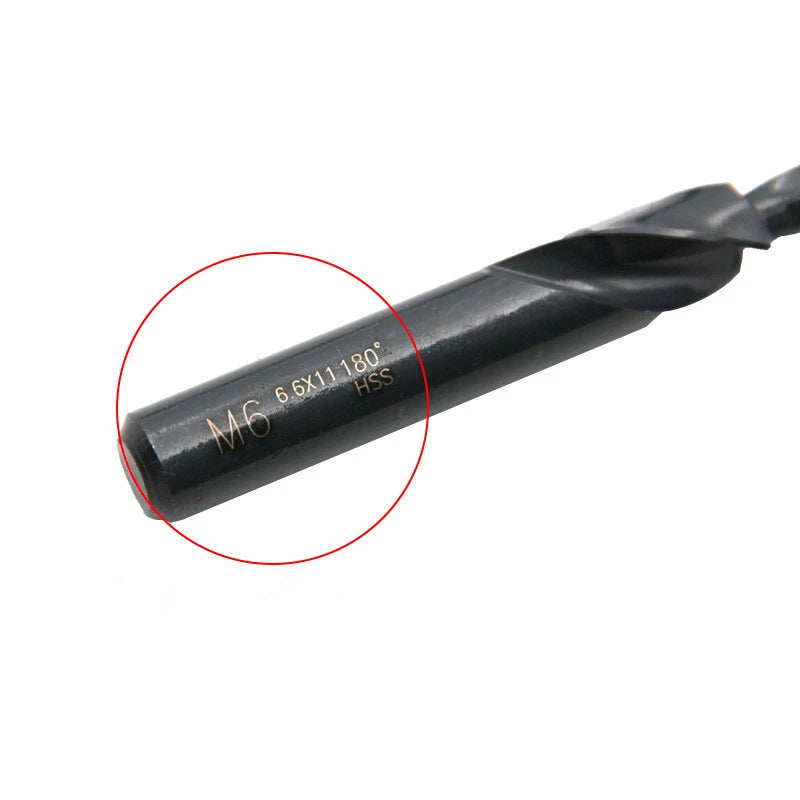

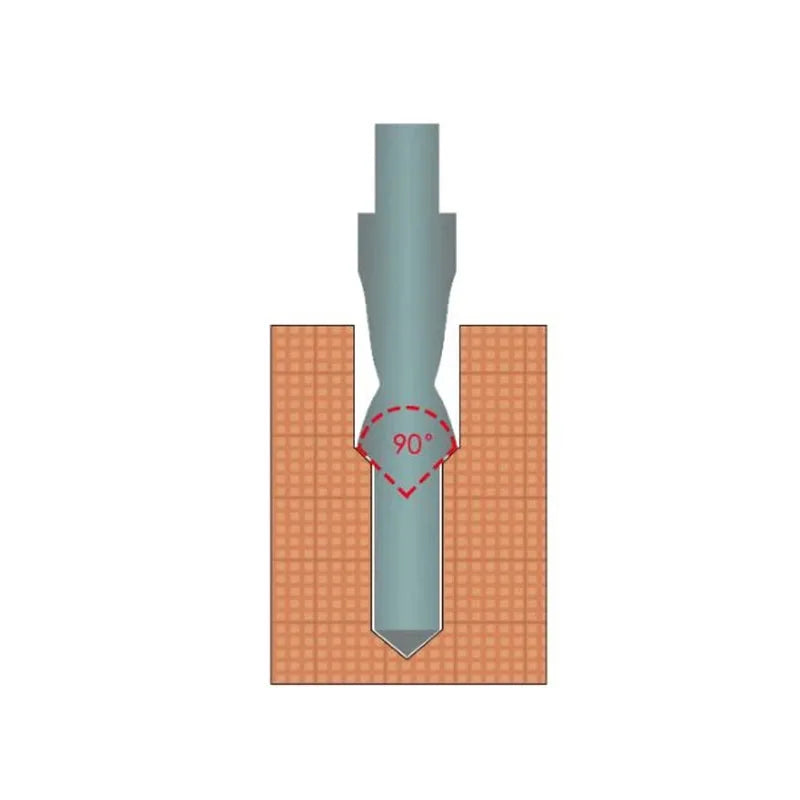

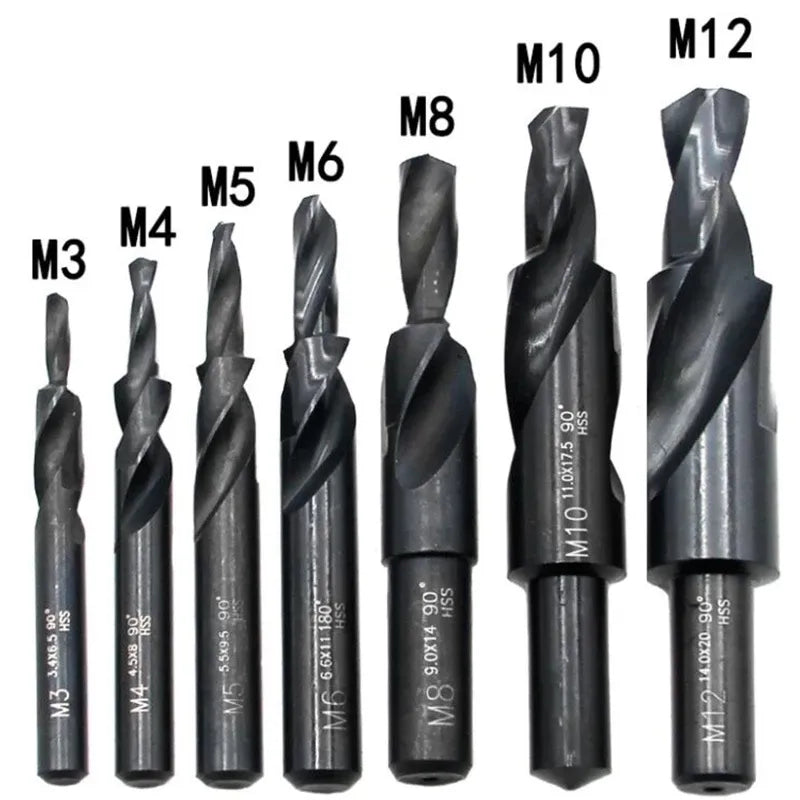

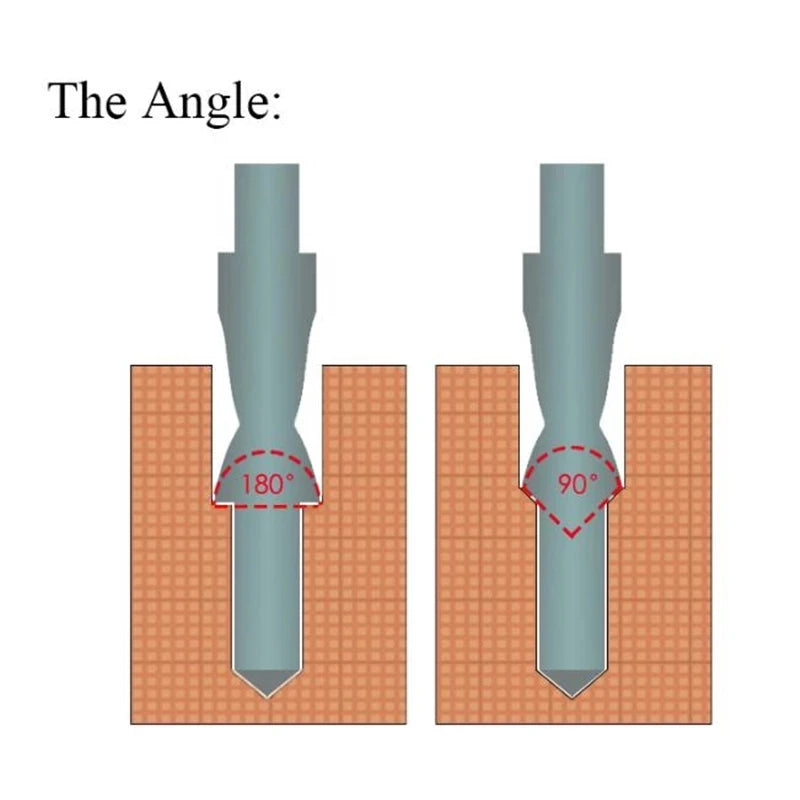

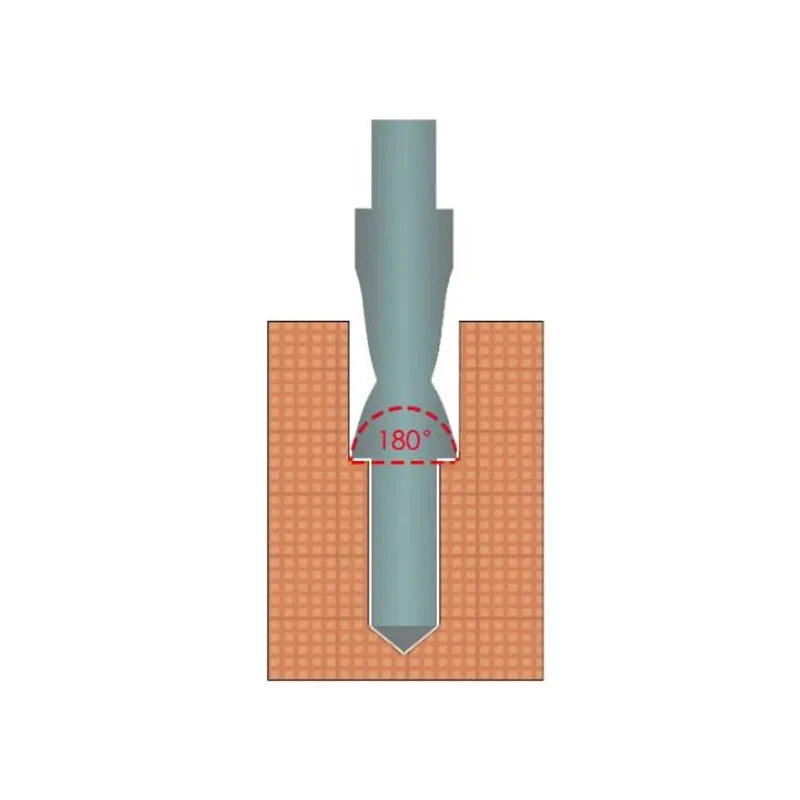

Оберіть кут уступу 90° або 180°, потім номінал кріплення M3–M12. Кут уступу не є кутом заточування пілота. M — позначення кріплення; точні d/D, довжина пілота l, загальна L і хвостовик наведені за фото опції.

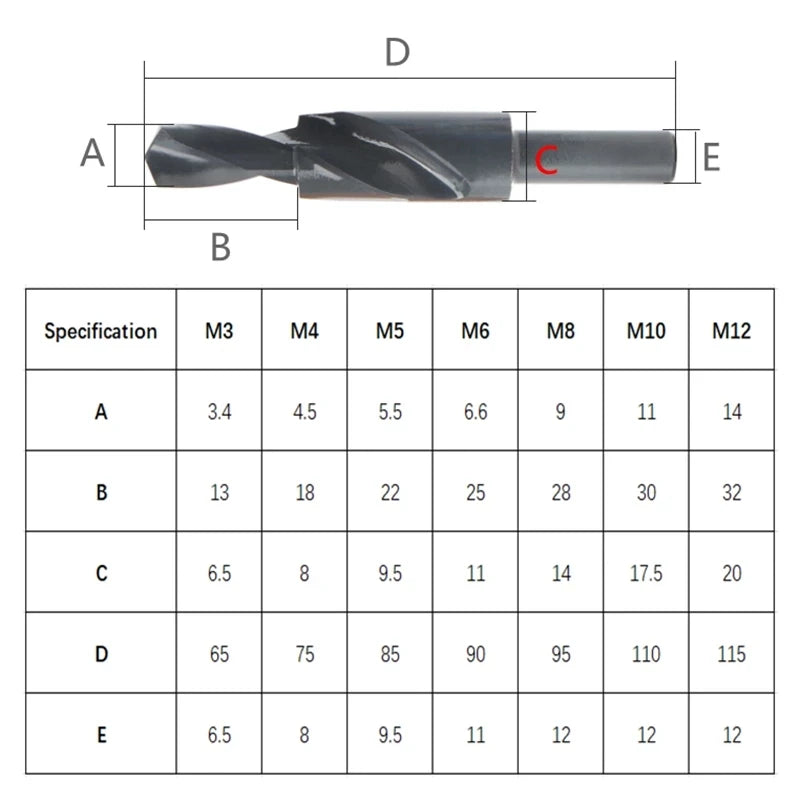

Розміри виконань за джерелом
| M | Кут уступу | d, мм | D, мм | Пілот l, мм | L, мм | Хвостовик, мм |
|---|---|---|---|---|---|---|
| M3 | 90° | 3.4 | 6.5 | 13 | 65 | 6.5 |
| M4 | 90° | 4.5 | 8 | 18 | 75 | 8 |
| M5 | 90° | 5.5 | 9.5 | 22 | 85 | 9.5 |
| M6 | 90° | 6.6 | 11 | 25 | 90 | 11 |
| M8 | 90° | 9 | 14 | 28 | 95 | 12 |
| M10 | 90° | 11 | 17.5 | 30 | 110 | 12 |
| M12 | 90° | 14 | 20 | 32 | 115 | 12 |
| M3 | 180° | 3.4 | 6.5 | 13 | 65 | 6.5 |
| M4 | 180° | 4.5 | 8 | 18 | 75 | 8 |
| M5 | 180° | 5.5 | 9.5 | 22 | 85 | 9.5 |
| M6 | 180° | 6.6 | 11 | 25 | 90 | 11 |
| M8 | 180° | 9 | 14 | 28 | 95 | 12 |
| M10 | 180° | 11 | 17.5 | 30 | 110 | 12 |
| M12 | 180° | 14 | 20 | 32 | 115 | 12 |
Комплектність і зауваження
Під замовлення. Ціна за одне свердло обраного матеріалу, кута й номіналу. Золотистий колір M35 сам по собі не підтверджує тип покриття; твердість, DIN та режими різання не заявляємо. Розміри взято зі схеми відповідної опції, фізичні вимірювання не проводилися.
